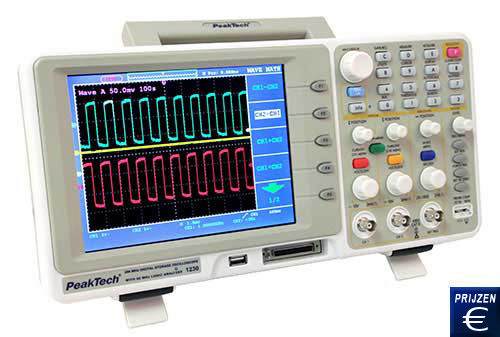

Oscilloscoop recorder PKT-1230 |
| Deze 200 MHz oscilloscoop recorder PKT-1230 is uitgerust met een 16-kanaals logic analyzer. De weergave van de gegevens wordt uitgevoerd via een 8 " TFT kleurenscherm met een goede resolutie en achtergrondverlichting. Via de USB-poort kunt u snel, enorme gegevens naar de PC versturen. De elektronische apparaten worden steeds complexer en het aantal digitale circuits en seriële bussystemen wordt steeds groter. Omdat het testsignaal vaak uit analoge of digitale signalen bestaat, heeft de gebruiker een scanner nodig die deze signalen kan controleren, zoals het geval is met de oscilloscoop recorder PKT-1230. Hij heeft meerdere toepassingen, bijvoorbeeld op het gebied van training, in de dienstensector en in het kwaliteitscontrole systeem. De meetwaarden kunnen direct op de USB-stick worden opgeslagen. Zijn interne geheugen biedt een capaciteit van maximaal 2.000.000 punten per kanaal. De verschillende triggermodi van de oscilloscoop recorder PKT-1230 vergemakkelijken grotendeels de meting. Mocht u vragen hebben over de oscilloscoop bel ons: +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze oscilloscoop en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.. |
|
|
|
|
|
Oscilloscoop recorder |
Logic Analyzer |
||
|
- Directe aansluiting van USB-sticks |
- 66 MHz bandbreedte |
||
| Technische specificaties | |||
|
Oscilloscoop |
|||
|
Bandbreedte |
200 MHz |
||
|
Scherm |
20 cm, 8 "TFT (640 x 480 pixels) |
||
|
Kanalen |
2 kanalen + externe trigger + logic analyzer |
||
|
Registratie van de meetwaarden |
|
||
|
Bemonsteringssnelheid in real-time |
1 GS/s (real-time) per kanaal |
||
|
Meetsequentie |
normaal, piekwaarde, gemiddelde |
||
|
Horizontale component |
|
||
|
Tijdbasis |
1 ns - 100 s / div |
||
|
Verticale component |
|
||
|
Gevoeligheid |
2 mV ... 10 V / div |
||
|
Ingangskoppeling |
DC, AC, GND |
||
|
Ingangsweerstand |
1 MΩ ± 2 % in parallel met 15 pF ±3 pF |
||
|
Maximale ingangsspanning |
400 V/DC en ACss |
||
|
DC Nauwkeurigheid |
3% |
||
|
A/D transducer |
8 bit |
||
|
Stijgende flank |
< 1,7 ns |
||
|
Trigger component |
|
||
|
Trigger modus |
flank, video, afwisselend |
||
|
Meetfuncties |
|
||
|
Automatische metingen |
20 parameters |
||
|
Wiskundige golfvorm |
optellen, aftrekken, vermenigvuldigen, delen, FFT |
||
|
Geheugen |
|
||
|
Geheugenfunctie |
max. 2.000.000 punten (1 kanaal) |
||
|
Geheugen van de golfvorm |
4 golfvormen |
||
|
Logic Analyzer |
|||
|
Bandbreedte |
66 MHz |
||
|
Kanalen |
16 |
||
|
Bemonsteringssnelheid |
1 S/s tot 400 MS/s |
||
|
Ingangsweerstand |
1 MΩ ± 2 % |
||
|
Meetbereik van ingangssignaal |
± 15 V |
||
|
Grenswaarde spanning |
± 10 V (4 instellingen) |
||
|
Trigger modus |
flank, bus, status, gesynchroniseerd, patroon trigger, trigger, in een lineaire reeks |
||
|
Instelling van de triggerpositie |
eerder, midden, erna |
||
|
Geheugen |
4 miljoen punten (16 k tot 400 MS/s) |
||
|
Geheugen-instellingen |
10 |
||
|
Datasysteem |
binair, decimaal en hexadecimaal systeem |
||
|
Algemene specificaties |
|||
|
Voeding |
AC 100 ... 240 V AC / 50 Hz |
||
|
Afmetingen (B x H x D) |
370 x 180 x 120 mm |
||
|
Gewicht |
2,2 kg |
||
|
Inhoud van de doos 1 x oscilloscoop recorder PKT-1230 , 2 x sondes met BNC-aansluiting, 1 x USB-kabel, 1 x software, 1 x kabel, 1 x logische sondetip, gebruiksaanwijzingen |
|||
 |
 |
||
