Optische afstandssensor ODSL 30 Series
Optische afstandssensor tot het object / meetbereik van 200 ... 30.000 mm /
Ruimtelijke resolutie 1,0 mm / meettijd 30 ... 100 ms / gecertificeerd volgens IEC 60947-5-2

De optische afstandssensor ODSL 30 heeft een groot aantal toepassingen. Een voorbeeld hiervan is dat de optische afstandssensor de positionering van overdracht karretjes, kranen en hefwerktuigen mogelijk maakt. Ook een volumemeting door het meten van twee niveaus bij gelijktijdige bewegingen van het object is mogelijk met de optische afstandssensor. Er zijn verschillende varianten van deze optische afstandssensor beschikbaar. Onder andere met analoge, digitale en schakeluitgangen. De afstanden die de optische afstandssensor kan meten heeft een bereik van 200-30000mm. Door een toetsenbord en een tweeregelig LCD-display kan de optische afstandssensor direct in gebruik genomen worden. Gedurende het gebruik toont de optische afstandssensor de actuele meetwaarde. Bij alle beschikbare versies kan het schakelpunt van de schakeluitgangen van de optische afstandssensor eenvoudig geprogrammeerd worden door middel van een Teach-ingang. Mocht u vragen hebben over de optische afstandssensor ODSL 30 Series, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze optische afstandssensor ODSL 30 Series en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Optische afstandssensor ODSL 30 Series   Gebruikshandleiding van de Optische afstandssensor ODSL 30 Series bekijken / afdrukken   CE Certificaat van de Optische afstandssensor ODSL 30 Series   Video van de Optische afstandssensor ODSL 30 Series   Software van de Optische afstandssensor ODSL 30 Series   Productblad van de Optische afstandssensor ODSL 30 Series

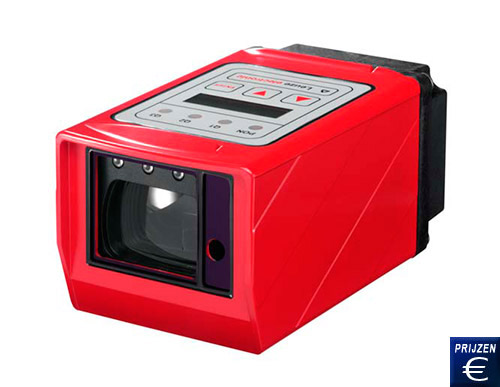

Optische afstandssensor ODSL 30 Series

- Tot 30.000 mm meetlengte
- LC-display voor de weergave van de gemeten
  waarde
- 1 mm resolutie

- Teach-ingang voor eenvoudige programmering
- ideaal voor industrieel gebruik
- Meettijd kan worden ingesteld tussen 30 ...
  100ms

Technische specificaties Optische Afstandssensor ODSL 30

ODSL 30/V-30M-S12

Uitgangen P

NP / NPN / mA / V

ODSL 30/D485-30M-S12

Uitgangen

2 x PNP / NPN / RS485

ODSL 30/D232-30M-S12

Uitgangen

2 x PNP / NPN / RS232

Algemene gegevens



Meetbereik

200 ... 30.000 mm

Voedingsspanning

10 ... 30 V, DC

Lichtbron

Laser, rood

Laserveiligheidsklasse

2, EN 60825

Ruimtelijke resolutie

1,0 mm

Meetnauwkeurigheid, dichtbij

2 %

Meetnauwkeurigheid, ver weg

1 %

Referentiewaarden meetnauwkeurigheid

Meetbereik

Herhaalbaarheid

0,5 %

Referentiewaarden herhalingsnauwkeurigheid

Eindwaarde

Meettijd

30 ... 100ms

Verwijzing

ja

Type (analoge uitgang)

Analoge uitgang, stroom

Type (output)

Transistor, push-pull

Type verbinding

Ronde stekker

Draad grootte

M 12

Materiaal

Kunststof

Aantal polen

8 St.

Afmetingen

79 x 69 x 150 mm

Bedienspaneel

Toetsenbord

Omgevingstemperatuur in gebruik

-10 ... +45 °C

Omgevingstemperatuur opslag

-40 ... +70 °C

Bescherming

IP 67

Beschermingsklasse

II

Goedkeuringen

CE, c UL, CDRH, UL

Toegepaste normen

IEC 60947-5-2

Inbegrepen bij de optische afstandssensor ODSL 30 Serie
1 x Optische afstandssensor ODSL 30 Serie, 1 x BT 30 voor eenvoudige installatie en uitlijning,
1 x UPG-5 verbindingskabel
