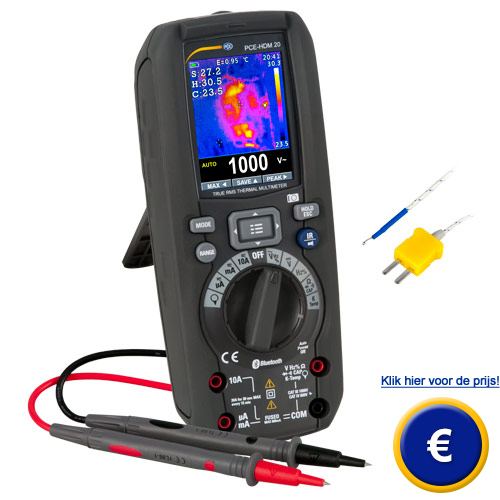

Digitale multimeter PCE-HDM 20
TRMS digitale multimeter voor stroom, spanning, capaciteit, frequentie en weerstand / CAT IV 600 V / CAT III 1000 V / contactloze infrarood temperatuurmeting / MAX, MIN en HOLD functie

Met de digitale multimeter PCE-HDM 20 haal je een universeel inzetbaar meetapparaat in huis. De digitale multimeter kan gebruikt worden bij veel verschillende meettoepassingen. Denk hierbij aan het meten van: stroom, spanning, capaciteit, frequentie en weerstand en dat alles op een heel eenvoudige manier. In aanvulling op deze meettaken, kan de multimeter gebruikt worden voor het doorvoeren van puls-verhouding metingen, diodetesten en continuïteitstesten.

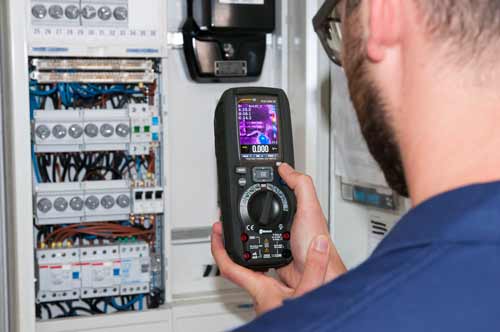

Alsof dit nog niet genoeg is, is het ook nog mogelijk met de digitale multimeter temperatuurmetingen door te voeren. De temperatuur kan op twee verschillende manieren gemeten worden, namelijk: met behulp van een thermo-element, of contactloos. De contactloze meting wordt gedaan met behulp van een ingebouwde infraroodsensor. Hierdoor wordt het mogelijk gemaakt temperatuurmeting op afstand uit te voeren. Op het overzichtelijke display wordt vervolgens het warmtebeeld weergegeven. Om het aflezen zo makkelijk mogelijk te maken voor de bediener, is er keuze uit 5 verschillende kleurenpaletten. Voor het meten in donkere omgevingen is de digitale multimeter uitgerust met lamp. Bovendien beschikt de meter over een laser, om makkelijk te kunnen richten tijdens de meting.

Mocht u vragen hebben over de multimeter  PCE-HDM 20, dan kunt u de volgende technische  specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)53 - 737 01 92. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze multimeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Digitale multimeter PCE-HDM 20   Handleiding van de Digitale multimeter PCE-HDM 20   Productblad van de Digitale multimeter PCE-HDM 20

Multimeter PCE-HDM 20

- Automatische uitschakeling
- 2,8 " LC-Display
- Ingebouwde warmtebeeldcamera

- Temperatuurmeting via IR of thermo-element
- Weerstandmeting en continuïteitstesten
- Diodetesten en capaciteitsmeting
Technische specificaties van de digitale multimeter PCE-HDM 20
Temperatuurmeting met de warmtebeeldcamera
Sample rate  3 per sec.
Zichtveld (FOV)  21 ° x 21 °C / 0,5 m
Ruimtelijke resolutie (IFOV)  4,53 mrad
Resolutie infraroodcamera  80 x 80 Pixel
Thermische gevoeligheid / NETD  <0,1 °C bij +30 °C / 100 mK
Beeldfrequentie  50 Hz
Brandpuntafstand  7,5 mm
Sensortype  on-gekoelde microbolometer
Spectraal bereik  8 ... 14 µm
Meetbereik objecttemperatuur  -20 ... +260 °C
Meetnauwkeurigheid  ±3 °C of 3 % van meetwaarde, bij +10 ... +35 °C omgevingstemperatuur en >0 °C objecttemperatuur
Technische specificaties gelijkspanning
Meetbereik  Resolutie  Meetnauwkeurigheid  Ingangsweerstand  Overbelastingsbeveiliging
600 mV
 0,1 mV  ± (0,2 % van meetwaarde+ 5 digit)  >10 MΩ 1000 V DC / ACrms
6 V  0,001 V  ± (0,2 % van meetwaarde+ 5 digit)  >10 MΩ  1000 V DC / ACrms
60 V  0,01 V  ± (0,2 % van meetwaarde+ 5 digit)  >10 MΩ  1000 V DC / ACrms
600 V  0,1 V  ± (0,2 % van meetwaarde+ 5 digit)  >10 MΩ  1000 V DC / ACrms
1000 V  1V  ± (0,2 % van meetwaarde+ 5 digit)  >10 MΩ  1000 V DC / ACrms
Technische specificaties wisselspanning (TRMS)
Meetbereik  Resolutie  Meetnauwkeurigheid
(50 ... 60 Hz) 		 Meetnauwkeurigheid
(61 Hz ... 1 kHz) 		 Overbelastings-
beveiliging
6 V  0,001 V  ± (0,8 % van meetwaarde +5 digit)  ± (2,4 % van meetwaarde +5 digit)  1000 V DC / ACrms
60 V  0,01V ± (0,8 % van meetwaarde +5 digit)  ± (2,4 % van meetwaarde +5 digit)  1000 V DC / ACrms
600 V   0,1 V ± (0,8 % van meetwaarde +5 digit)  ± (2,4 % van meetwaarde +5 digit)  1000 V DC / ACrms
1000 V   1 V ± (0,8 % van meetwaarde +5 digit)  ± (2,4 % van meetwaarde +5 digit)  1000 V DC / ACrms
Technische specificaties gelijk- en wisselspanning (TRMS)
Meetbereik  Resolutie  Meet-
nauwkeurigheid 		 Ingangs-
weerstand 		 Overbelastings-
beveiliging
6 V  0,001 V  ± (2,4 % van meetwaarde +20 digit)  >10 MΩ  1000 V DC / ACrms
60 V   0,01 V ± (2,4 % van meetwaarde +20 digit)  >10 MΩ 1000 V DC / ACrms
600 V  0,1 V  ± (2,4 % van meetwaarde +20 digit)  >10 MΩ  1000 V DC / ACrms
1000 V  1 V  ± (2,4 % van meetwaarde +20 digit)  >10 MΩ  1000 V DC / ACrms
Technische specificaties wisselstroom (TRMS)
Meetbereik  Resolutie   Meetnauwkeurigheid Overbelastingsbeveiliging
600 µA  0,1 µA  ± (1,2 % van meetwaarde +5 digit)  zekering 800 mA / 1000 V
6000 µA  1 µA  ± (1,2 % van meetwaarde +5 digit)  zekering 800 mA / 1000 V
60 mA  0,01 mA  ± (1,2 % van meetwaarde +5 digit)  zekering 800 mA / 1000 V
600 mA  0,1 mA  ± (1,2 % van meetwaarde +5 digit)  zekering 800 mA / 1000 V
10 A  0,01 A  ± (1,5 % van meetwaarde +5 digit)  zekering 10 A / 1000 V
Technische specificaties spoelstroom
Meetbereik  Resolutie  Meetnauwkeurigheid (50 ... 60 Hz)  Meetnauwkeurigheid (61 Hz ... 1 kHz)  Overbelastings-
beveiliging
30 A  0,01 A  ± (0,8 % van meetwaarde +5 digit)  ± (2,4 % van meetwaarde +5 digit)  1000 V DC / ACrms
300 A 0,1 A  ± (0,8 % van meetwaarde +5 digit)  ± (2,4 % van meetwaarde +5 digit)  1000 V DC / ACrms
3000 A   1 A ± (0,8 % van meetwaarde +5 digit)  ± (2,4 % van meetwaarde +5 digit)  1000 V DC / ACrms
Technische specificaties diodetest
Teststroom  <1,5 mA
Maximale spanning open circuit  3,3 V DC
Weerstandmeting en continuïteitstesten
Meetbereik  Resolutie  Meetnauwkeurigheid  Akoestische waarschuwingstoon  Overbelastings-
beveiliging
600 Ω  0,1Ω  ± (0,5 % van meetwaarde +10 digit)  <50 Ω  1000 V DC / ACrms
6 Ω  0,001 kΩ  ± (0,5 % van meetwaarde +5 digit)  <50 Ω  1000 V DC / ACrms
60 kΩ  0,01 kΩ  ± (0,5 % van meetwaarde +5 digit)  <50 Ω  1000 V DC / ACrms
600 kΩ  0,1 kΩ  ± (0,5 % van meetwaarde +5 digit)  <50 Ω  1000 V DC / ACrms
6 MΩ  0,001 MΩ  ± (0,5 % van meetwaarde +5 digit)  <50 Ω  1000 V DC / ACrms
60 MΩ  0,01 MΩ  ± (2,5 % van meetwaarde +10 digit)  <50 Ω  1000 V DC / ACrms
Technische specificaties frequentie
Meetbereik   Resolutie Meetnauwkeurigheid  Overbelastingsbeveiliging
40 Hz ... 10 kHz  0,01 Hz ... 0,001 kHz  ± (0,5 % van meetwaarde)  1000 V DC / ACrms
60 Hz   0,01 Hz ± (0,09 % van meetwaarde +5 digit)  1000 V DC / ACrms
600 Hz  0,1 Hz  ± (0,09 % van meetwaarde +5 digit)  1000 V DC / ACrms
6 kHz  0,001kHz  ± (0,09 % van meetwaarde +5 digit)  1000 V DC / ACrms
60 kHz  0,01kHz   ± (0,09 % van meetwaarde +5 digit) 1000 V DC / ACrms
600 kHz  0,1 kHz  ± (0,09 % van meetwaarde +5 digit)  1000 V DC / ACrms
6 MHz  0,001 MHz  ± (0,09 % van meetwaarde +5 digit)  1000 V DC / ACrms
10 MHz  0,01 MHz  ± (0,09 % van meetwaarde +5 digit)  1000 V DC / ACrms
Technische specificaties puls-verhouding
Meetbereik  Resolutie  Meetnauwkeurigheid
5 ... 95 %  0,1 %  ±(1,2% van meetwaarde +2 dgt)
Technische specificaties capaciteit
Meetbereik  Resolutie  Meetnauwkeurigheid  Overbelastingsbeveiliging
60 nF  0,01 nF  ± (1,5 % van meetwaarde+20 digit)  1000 V DC / ACrms
600 nF  0,1 nF  ± (1,2 % van meetwaarde+8 digit)  1000 V DC / ACrms
6 µF  0,001 µF  ± (1,5 % van meetwaarde+8 digit)  1000 V DC / ACrms
60 µF  0,01 µF  ± (1,2 % van meetwaarde+8 digit)  1000 V DC / ACrms
600 µF  0,1 µF  ± (1,5 % van meetwaarde+8 digit)  1000 V DC / ACrms
6000 µF  1 µF  ± (2,5 % van meetwaarde+20 digit)  1000 V DC / ACrms
Technische specificaties temperatuurmeting (thermo-element K type)
Meetbereik   Resolutie Meetnauwkeurigheid  Overbelastingsbeveiliging
-40 ... +600 °C  0,1 °C  ± (1,5 % van meetwaarde+3 °C)  1000 V DC / ACrms
+600 ... +1000 °C  1 °C  ± (1,5 % van meetwaarde+3 °C)  1000 V DC / ACrms
Algemene technische specificaties
Display
 kleuren TFT-display, 6000 punten met statusindicatie
Conversie  TRMS
Referentiestandaarden  IEC/EN61010-1, IEC/EN61326-1
Isolatie  dubbel
Vervuilingsgraad  2
Overbelasting categorie  CAT IV 600 V, CAT III 1000 V
Accutype  1 x 7,4 V Li-Ion accu, 2300 mAh
Laadadapter  100 / 240 V AC, 50/60 Hz, 10 V DC, 1 A
Batterijstand indicatie  ja
Automatische uitschakeling
 na 15, 30 of 60 minuten inactiviteit (deactiveerbaar)
Zekeringen
 F10A/1000V, 10 x 38 mm (ingang 10 A)
F800mA/1000V, 6 x 32 mm (ingang mA, µA)
Meettemperatuur  +18 ... +28 °C
Bedrijfscondities  +5 ... +40 °C, <80 % r.v.
Opslagcondities  -20 ... +60 °C, <80 % r.v.
Maximale inzethoogte  2000 m
Afmetingen  175 x 85 x 55 mm
Gewicht  540 g

Leveromvang van de digitale multimeter PCE-HDM 20

1 x Digitale multimeter PCE-HDM 20
2 x Meetkabel
1 x Thermo-element K type
2 x Li-Ion accu
1 x Laadadapter
1 x Netwerkstekker
3 x Opzet voor netwerkstekker
1 x Micro SD-kaart (8GB)
1 x Magneet
1 x Stoffen hengsel
1 x Temperatuuradapter
1 x Handleiding
