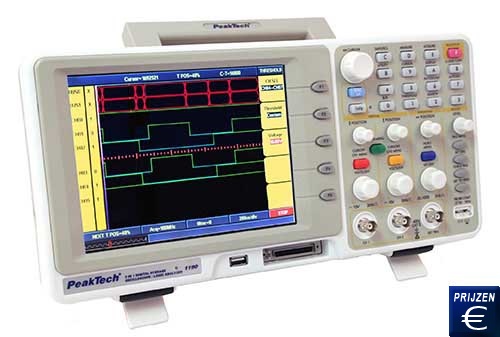

MSO oscilloscoop PeakTech PKT-1190
Digitale MSO oscilloscoop met 16 kanaals-logic-analyzer / bandbreedte van 100 MHz / sampling rate van 500 MS/s per kanaal / geheugen van 6000 punten per kanaal / direct opslaan van de gemeten waarden op de USB-stick

De 100 MHz MSO oscilloscoop van de nieuwste generatie van PeakTech is met een 16-kanaals-logic-analyzer uitgerust. De resultaten worden weergegeven op een 8”-TFT-kleurenbeeldscherm met hoge resolutie en achtergrondverlichting. Over de USB-aansluiting kunnen grotere datasets naar de PC overgezet worden. De elektronische producten worden immers complexer en het aantal digitale schakelingen en seriële bussystemen neemt toe. Zo bestaan de testsignalen vaak uit een analoge en digitale signalen, daardoor heeft de gebruiker een instrument nodig dat beide signalen kan testen, wat het geval is bij de MSO oscilloscoop PeakTech PKT-1190. Het apparaat kent een verscheidenheid aan toepassingen zoals in het onderwijs, service en kwaliteitsbewaking. Meetdata kan direct op een USB-stick opgeslagen worden. Het interne geheugen heeft ruimte om 6000 punten per kanaal op te slaan. Daarnaast maken diverse trigger-functies het werken met de MSO oscilloscoop Peaktech PKT-1190 eenvoudig. Hier ziet u een overzicht van andere oscilloscopen. Mocht u vragen hebben over de Fotometer MSO oscilloscoop PeakTech PKT-1190, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze oscilloscoop en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Geheugen oscilloscoop

Logic analyzer

- Directe aansluiting van USB-stick
- 500 MS/s real-time sampling rate per kanaal
- Max. Gevoeligheid: 5 ns
- 100MHz
- Geheugen van 6000 punten per kanaal

- 66 MHz bandbreedte
- 16 kanalen
- Input signaal bereik 0 ... 5 V
- 4M geheugen / kanaal
- 1 S / s tot 400 MS / s sample rate

Technische specificaties van de MSO oscilloscoop PeakTech PKT-1190

Oscilloscoop

Bandbreedte

100 MHz

Beeldscherm

20 cm, 8 "TFT (640 x 480 pixels)

Kanaal

2-kanaals + ext. Trigger + logic analyzer

Meetwaarden

Real-time sampling

500 MS / s (real-time) per kanaal

Meetproces

Normaal, Peak Detect, Gemiddelde

Horizontale deel

Tijdbasis

5 ns ... 100 s / div

Verticale deel

Gevoeligheid

2 mV ... 10 V / div

Ingangskoppeling

DC, AC, GND

Ingangsweerstand

1 M ± 2% parallel aan 15 pF ± 3 pF

Max. ingangsspanning

400 V/DC und ACss

DC nauwkeurigheid

3 %

A/D-converter

8 Bit

Responsietijd

< 3,5 ns

Triggerdeel

Trigger

Edge, Video, afwisselend, netvoeding

Meetfuncties

Automatische metingen

20 parameters

Wiskundige golfvorm

Optellen, aftrekken, geïnterveerd

Geheugen

Geheugenfunctie

max. 6000 punten (1 kanaal)

Golfvormgeheugen

4 golfvormen

Logic analyzer

Bandbreedte

66 MHz

Kanalen

16

Sampling

1 S/s ... 400 MS/s sample rate

Ingangsweerstand

1 MΩ ± 2 %

Ingangssignaalbereik

0 ... 5 V

Spanningslimiet

0 ... 4 V (4 Einstellungen)

Trigger

Edge, bus, de status, de synchronisatie van gegevens, data-breedte trekker

Trigger positie instelling

eerder, midden, na

Geheugen

4 Mio/Kanaal

Geheugen instelling

10

Datasysteem

Binair, decimaal systeem, hex

Algemene specificaties

Stroomvoorziening

AC 100 ... 240 V AC / 50 Hz

Afmetingen (B X H X D)

370 x 180 x 120 mm

Gewicht

2,1 kg

Omvang van de levering van de MSO oscilloscoop PeakTech PKT-1190

1 x MSO oszilloscoop PeakTech PKT-1190, 2 x sensorkop met BNC aansluiting, 1 x USB-Kabel,
1 x Software, 1 x voedingskabel, 1 x Logic-sensor, handleiding
