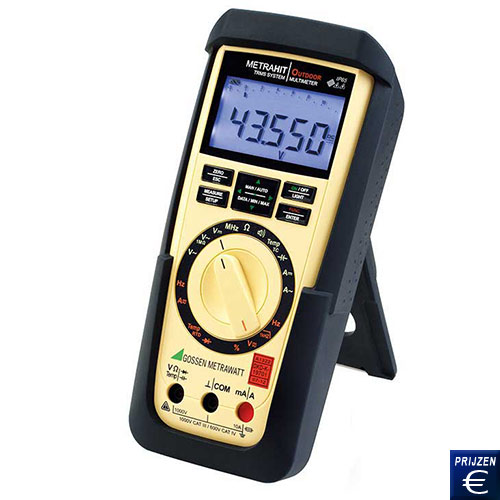

METRAHIT OUTDOOR voltagemeter
Voltagemeter voor gebruik in moeilijke omgevingen / water- en stofbestendig / type bescherming IP65 / meerdere functies / reėle effectieve waarde (TRMS) / mogelijkheid om de low-pass filter te gebruiken/ automatische terminal vergrendeling / meet temperatuur met Pt100(0) sonde / data invoer

De OUTDOOR METRAHIT voltagemeter heeft een beschermingsgraad IP65, waardoor hij bestand is tegen stof en water. Dankzij deze eigenschappen is de OUTDOOR METRAHIT voltagemeter geschikt voor buitendienst en in de bouw. Deze meter is zeer veelzijdig en bepaalt de temperatuur, de capaciteit of de frequentie. De voltagemeter biedt een speciale modus voor elektriciens, de V1MΩ positie, met een ingangsweerstand van ca. 1 MΩ. Zo worden de verkeerde indicaties geminimaliseerd ten gevolge van valse capacitieve koppelingen die optreden bij spanningsmetingen in energienetwerken. Een ander zeer opvallend kenmerk is een automatische terminal vergrendeling. Dit voorkomt foutieve aansluiting van de meetkabels. Dit voorkomt eventuele schade aan de OUTDOOR METRAHIT voltagemeter, die uit een verkeerde aansluiting zouden kunnen voortvloeien. De frequentie meting detecteert een signaal van 5 V met een maximale frequentie van 1 MHz en geeft de waarde in MHz aan. De pulsfrequentie komt overeen met de reciproke waarde van de duur van de pulsperiode. De meting van de sampling rate tE/tP meet de verhouding tussen de duur van de impulsen en de duur van de periode van de impulsen vanaf de signalen. De staafgrafiek van de OUTDOOR METRAHIT voltagemeter kan de meetvariaties snel detecteren, terwijl de selectie van het meetbereik automatisch of handmatig kan zijn. Het DKD-kalibratie certificaat bewijst de nauwkeurigheid van de OUTDOOR METRAHIT voltagemeter. Als u vragen heeft over de voltagemeter, raadpleeg dan de volgende data sheet of neem contact met ons op via het telefoonnummer +31 (0)900 120 00 03. O Onze technische medewerkers en ingenieurs geven u graag meer advies over deze voltagemeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

OUTDOOR METRAHIT voltagemeter   Gebruikshandleiding van de OUTDOOR METRAHIT voltagemeter  bekijken / afdrukken   Productblad van de OUTDOOR METRAHIT voltagemeter

  METRAHIT OUTDOOR voltagemeter

- Werkelijke effectieve waarde (TRMS)
  tot 20 kHz
- Verlicht scherm en 4 ½ digits.
- Met automatische terminal vergrendeling
- Directe stroommeting tot 10 A (16 A
  gedurende 30 s)
- Capaciteitsmeting met breed spectrum

- Trend indicatoren, staafdiagram of aanwijzer
- Mogelijkheid om low-pass filter te gebruiken
- Zeer robuust, bestand tegen stof en
  water overeenkomstig IP65
- Inclusief DKD-kalibratie-certificaat
- Temperatuur meting met Pt100 /
   Pt1000 sensor

Technische specificaties van de stroomtang PCE-PCM1

Grootheid   Meetbereik Resolutie  Nauwkeurigheid
± (% van de nominale waarde + digits)
Gelijkspanning DC  100 mV   10 µV 0,09 + 5
1 V   100 µV 0,05 + 3
10 V  1 mV  0,05 + 3
100 V  10 mV  0,05 + 3
1000 V   100 mV + 3 0,09
Wisselspanning AC

(Nauwkeurigheid van toepassing als de gemeten waarde> 200 dgt)
100 mV 10 µV  1 + 30 (> 300 dgt)
1 V  100 µV  0,5 + 9
1 V   100 µV 0,5 + 9
10 V 1 mV  0,5 + 9
100 V 10 mV  0,5 + 9
1000 V  100 mV  0,5 + 9
Gelijkstroom DC 100 µA 10 nA  0,5 + 8
1 mA 100 nA 0,5 + 3
10 mA 1 µA  0,5 + 3
100 mA 10 µA 0,5 + 3
1 A  100 µA  0,9 + 10
10 A 1 mA  0,9 + 10
Wisselstroom AC (nauwkeurigheid van toepassing als de gemeten waarde> 200 dgt)  100 µA 10 nA  1,5 + 10
1 mA 100 nA 1,5 + 10
10 mA 1 µA 1,5 + 10
100 mA  10 µA 1,5 + 10
1 A  100 µA 1,5 + 10
10 A 1 mA 1,5 + 10
Weerstand  100 Ω 10 MΩ 0,2 + 5
1 kΩ 100 m Ω 0,2 + 5
10 kΩ 1 Ω 0,2 + 5
100 kΩ 10 Ω 0,2 + 5
1 MΩ 100 Ω 0,2 + 5
10 MΩ  1 kΩ 0,5 + 10
40 MΩ  10 kΩ  2,0 + 10
Continuļteittest  300 Ω  0,1 Ω  3 + 5
- Diode test 5,1 V   1 mV 0,5 + 3
Capaciteit
(Nauwkeurigheid wordt toegepast met metalen folie condensatoren)
10 nF 10 pF 1 + 10
100 nF 100 pF 1 + 6
1 µF  1 nF  1 + 6
10 µF  10 nF  1 + 6
100 µF   100 nF 5 + 6
1000 µF  1 µF  5 + 6
Frequentie 1 ...



100 Hz  0,01 Hz  0,05 + 5
1 Hz ... 1 kHz  0,1 Hz  0,05 + 5
1 Hz ... 10 kHz  1 Hz 0,05 + 5
10 Hz ... 30 kHz  10 Hz  0,05 + 5
10 Hz ... 100 kHz 10 Hz  0,05 +3
... 100 Hz 1 MHz 0,01 ... 100 Hz  0,05 + 3
Regulerende factor 2,0 ... 98% 0,01% 0,1 v. MB
5,0 ... 95% 0,01% 0,1 v. MB per kHz
-10 ... 90% 0,01% 0,1 v. MB per kHz
Sensor Pt100    -200 ... +850 ° C 0,1 K 0,3 + 15
Sensor Pt1000 -150 ... +850 ° C  0,1 K 0,3 + 15
Thermokoppels type K -250 ... +1372 ° C  0,1 K 1 + 5 K
Scherm LCD-display, 65 mm x 36 mm,

4 ½ digits
Data-interface  infrarood interface
Voeding 2 x 1,5 V batterijen
Zekeringen FF (UR) 10A/1000V AC/DC, 10 mm x 38 mm
Omgevingscondities  nauwkeurigheid: 0 ° C ... +40 ° C

Bedrijfstemperatuur: -10 ° C ... +50 °C
Stockagetemperatuur -25 ° C ... +70 ° C Relatieve vochtigheid: 40% ... 75%

(Geen condensatie)
Bescherming IP 65
Afmetingen 200 mm x 87 mm x 45 mm
Gewicht 350 g
Normen EN 61010-1 CAT III 1000 V, CAT IV 600 V

Inhoud van de zending van de METRAHIT OUTDOOR voltagemeter
1 x METRAHIT OUTDOOR voltagemeter, 2 x sets kabels, 1x rubberen beschermhoes, batterijen, DKD kalibratie certificaat, 1 x korte handleiding , 1x CD-ROM met handleiding

Beschikbare optionele accessoires

- Hard koffertje voor METRAHIT OUTDOOR voltagemeter

Optioneel kunt u een hard koffertje voor een volledige mobiliteit van de METRAHIT OUTDOOR voltagemeter bestellen. Dit harde kunststof koffertje zorgt voor de noodzakelijjke ruimte om de voltagemeter met alle accessoires op te bergen. Naast een handig vervoer biedt hij bescherming tegen mechanische beschadiging. De voltagemeter kan dusdanig in een buitendienst worden gebruikt.
