Meetomvormer voor Luchtstroming EE75
Voor de meting van de stromingssnelheid en de temperatuur / optioneel met display / geavanceerde dunne-film technologie / met temperatuurcompensatie /interne berekening van de volumestroom

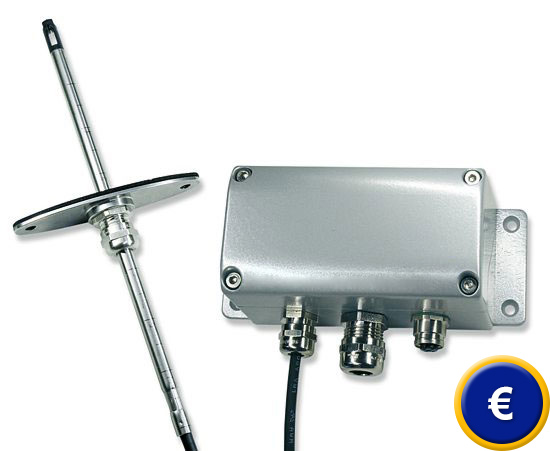

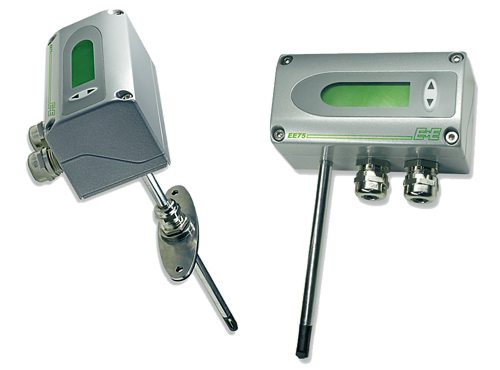

Deze meetomvormer voor luchtstroming EE75 maakt het mogelijk om exacte metingen uit te voeren over een ruim debiet- en temperatuurbereik. Het met dunne-film technologie gefabriceerde hot-film sensorelement maakt het mogelijk lage luchtsnelheden te meten. Desalniettemin kunnen ook hoge stromingssnelheden tot 40 m / s gemeten worden. De behuizing is gemaakt van robuust metaal en deze is verkrijgbaar in verschillende uitvoeringen. Naast muur- en kanaalmontage, met een vast gemonteerde sensor, bestaat er ook de mogelijkheid gebruik te maken van een externe sensor. Voor systemen met een overdruk komt de drukdichte montage goed van pas. Het brede temperatuurbereik van deze luchtstroming meetomvormer, van -40 tot 120°C, zorgt voor een groot toepassingsgebied in de industrie. De beïnvloeding van temperatuur wordt grotendeels uitgeschakeld door een automatische temperatuurcompensatie. Om de gemeten waarden van de omvormer voor luchtstroming direct af te lezen op het meetpunt, is er optioneel een display verkrijgbaar. Enkele typische toepassingen zijn: monitoring van luchttoevoer en luchtafvoer systemen (HVAC), filter monitoring en massastroommetingen bij verbrandingsprocessen. Mocht u vragen hebben over de Meetomvormer voor Luchtstroming EE75, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze Meetomvormer voor Luchtstroming EE75 en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Meetbereik 0 ... 40 m / s.
- Temperatuurbereik -40 ... 120 ° C
- Meetsensoren tot 10 m van elkaar verwijderd
- Eenvoudige installatie en onderhoud

- Wand- of kanaalbevestiging
- Berekening van de volumestroom
- Geringe afhankelijkheid van de aanstroomhoek
- Minimale-stroom onderbrekingsfunctie

Technische specificaties van de meetomvormer voor luchtstroming EE75

Luchtstroming

Meetbereik

0 ... 2 m / s
0 ... 10 m / s
0 ... 40 m / s

Nauwkeurigheid (In lucht bij 25 ° C, 45% RV, 1013 hPa)

0,06 ... 2 m/s: ± 0,03 m/s
0,15 ... 10 m/s: ± (0,1 m/s + 1 % v.M.)
0,2 ... 40 m/s: ± (0,2 m/s + 1 % v.M.)

Temperatuurafhankelijkheid elektronica

typ. -0,005% v.m. / ° C

Temperatuurafhankelijkheid sensor

± 0,1% v.m. / ° C

Afhankelijkheid van de aanstroomhoek

<3% voor α <20 °

Responstijd t90

<1,5 ... 40 s (configureerbaar)

Temperatuur

Meetbereik Meetsensoren

-40 ... 120 ° C

Sensorkabel

-40 ... 105 ° C

Elektronica

-40 ... 60 ° C

Elektronica met display

-30 ... 60 ° C

Nauwkeurigheid bij 20 ° C

± 0,5 ° C

Temperatuurafhankelijkheid elektronica

typ. -0,01 ° C / ° C

Responstijd t90

10 s

Uitgangen
(Uitgangsignalen en beeldbereik kunnen vrij geschaald worden in de onderstaande gebieden)

Spanning

0-10 V (bijvoorbeeld 0-5 V, 1-5 V, etc.)
-1 MA <IL <1 mA

Stroom (3-draads)

0-20 mA (bijvoorbeeld: 4-20 mA, etc.) RL <350 Ω

V- beeldbereik

0 ... 2/10/40 m / s

T – beeldbereik

-40 ... 120 ° C

Vol beeldbereik

0 ... 10.000 m³ / min

Algemene specificaties

Voedingsspanning

24 V DC / AC ± 20%

Stroomverbruik

max.100 mA; met display: max. 160 mA

Aansluiting

Schroefklemmen max. 1,5 mm²

Elektromagnetische compatibiliteit

EN 61326-1; EN 61326-2-3

Drukbereik

Model E en P drukvast tot 10 bar

Behuizing / Bescherming

Metaal (AlSiCu) / IP65

Sensor buis

Roestvrij staal

Sensorkop

PBT (polybutyleentereftalaat)

Interface USB 1.1

Interface USB 1.1

Omvang van de levering van de meetomvormer voor luchtstroming EE75
1x Meetomvormer voor Luchtstroming EE75, 1x handleiding
