Meetapparaat voor druk- en trekkracht van de serie PCE-FB
Krachtmeter voor het meten van trek- en drukkracht / intern geheugen / mini SD kaart / grafisch display / grenswaarde meting / piekwaarde functie / USB poort / inclusief software

Het precisie meetapparaat voor druk- en trekkracht is verkrijgbaar in twee versies. Afhankelijk van het meetbereik heeft het apparaat voor druk- en trekkracht een interne of externe meetcel. Het meetinstrument voor druk- en trekkracht is een draagbare krachtmeter die op een testbank gemonteerd kan worden. Voor krachtmetingen boven de 500 N heeft het meetinstrument een externe S-type load cell, met een drie meter lange kabel, die ook op de testbank geplaatst kan worden. Het meetapparaat voor druk- en trekkracht heeft twee regelbare meetsnelheden: 10 Hz of 40 Hz. Dit maakt het zeer eenvoudig om real-time opnames van de trek- en drukkrachten te maken. De precisie krachtmeter kan de meetgegevens handmatig of automatisch op een mini SD kaart, of direct op de computer, opslaan en vervolgens analyseren. Om de trek-en drukkracht meting te evalueren, biedt de meter een statistische beoordeling op de display van het handapparaat.. Hiervoor wordt informatie zoals het aantal metingen, de totale kracht, de gemiddelde kracht, max, min, individuele waarden en een grafische weergave, als histogram en diagram gebruikt. Mocht u vragen hebben over de PCE-FB serie dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze krachtmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

 Meetapparaat voor druk- en trekkracht van de serie PCE-FB  Handleiding van de Meetapparaat voor druk- en trekkracht van de serie PCE-FB   Productblad van de Meetapparaat voor druk- en trekkracht van de serie PCE-FB

Meetapparaat voor druk- en trekkracht van de serie PCE-FB

- krachtmeter voor trek- en
  drukkracht metingen
- meetbereik: tot 150 kN
- max. 0,1 % fouttolerantie
- regelbare bemonsteringssnelheid
  (10 Hz / 40 Hz)
- intern geheugen en slot voor de mini SD
  kaart
- de gegevens kunnen handmatig of
  automatisch worden opgeslagen
- PEAK (MIN / MAX) functie

- statistische en grafische analyse
- grafisch display met automatische instelling
- navigatiemenu: duits, engels, spaans
- analysesoftware
- USB en RS-232 interface
- overbelasting max.: 20%
- functie: op het lichtnet of op batterijen
- kalibratiemogelijkheid met externe gewichten
- grenswaarde functie
- instelling van de meetwaarden

Meetapparaat voor druk- en trekkracht van de serie PCE-FB

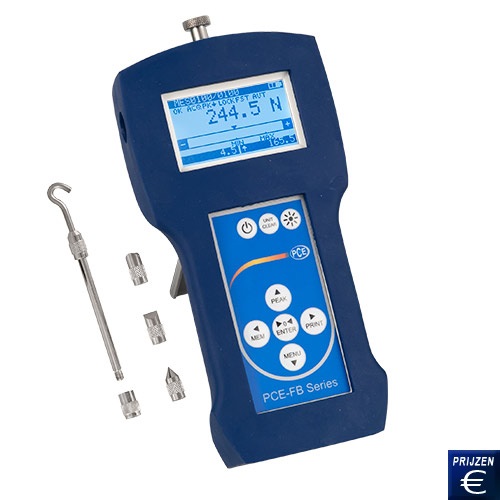

Precisie krachtmeter met de interne load cell van de serie PCE-FB.

Meetapparaat voor druk- en trekkracht van de serie PCE-FB
Precisie krachtmeter met de externe load cell van de serie PCE-FB K

Technische specificaties

Precisie krachtmeter met interne meetcel
PCE-FB 5
PCE-FB 10
PCE-FB 20
PCE-FB 50
PCE-FB 200
PCE-FB 500

Meetbereik / resolutie
5 N (0,5 kg) / 0,001 N (0,1 g)
10 N (1 kg) / 0,002 N (0,2 g)
20 N (2 kg) / 0,005 N (0,5 g)
50 N (5 kg) / 0,01 N (1 g)
200 N (20 kg) / 0,05 N (5 g)
500 N (50 kg) / 0,10 N (10 g)

Precisie krachtmeter met externe meetcel
PCE-FB 1K
PCE-FB 2K
PCE-FB 5K
PCE-FB 10K
PCE-FB 20K
PCE-FB 50K
PCE-FB 100K
PCE-FB 150K

Meetbereik / resolutie
1.000 N (100 kg) / 0,2 N (20 g)
2.000 N (200 kg) / 0,5 N (50 g)
5.000 N (500 kg) / 1 N (100 g)
10.000 N (1.000 kg) / 2 N (200 g)
20.000 N (2.000 kg) / 5 N (500 g)
50.000 N (5.000 kg) / 10 N (1 kg)
100.000 N (10.000 kg) / 20 N (1 kg)
150.000 N (15.000 kg) / 50 N (5 kg)

Nauwkeurigheid

±0,1 % van het meetbereik

Zwaartekrachtgebied

Handmatig instelbaar via GPS informatie

Meeteenheden

N, g, lb, oz, kg, kgf, lbf, ozf

Kalibratie

Mogelijk met externe F2 gewichten

Max. overbelasting

+/- 20 % buiten meetbereik

Bemonsteringssnelheid

10 waarden / s. of 40 waarden / s.

Meetfuncties

Druk- en trekkracht metingen PEAK (MIN - MAX Hold) functie
Instelling van de meetwaarden
Real time meting met software

Scherm

Grafisch display (61 x 34 mm) / Automatische instelling van de display verlichting

Navigatiemenu

Drietalig: duits, engels, spaans

Geheugenopslag

Intern geheugen voor 8 x 800 metingen en een slot voor een mini SD kaart

Opslag

handmatig – door op een toets te drukken
automatisch - 0,025 s - 99,9 s (regelbaar)

Interface

Seriëel RS-232, 9-polig en USB

Software

Inclusief analyse en controle software

Omgevingscondities

- 10 °C...40 °C

Voeding

4 x Ni-MH 2700 mAh AA batterijen (verwisselbaar) of met meegeleverde power supply ~230 V/12 V; 1,2 A. Regelbare automatische uitschakeling

Levensduur batterij

Ongeveer 20 uur (zonder verlichting ongeveer 45 uur)

Afmetingen

handapparaat 210 x 110 x 40 mm

Krachtsensor in interne load cell

11 mm lang M6 x 9 mm opgerold

Kabellengte voor externe load cell

Ongeveer 3 m

Gewicht zonder load cell

Ongeveer 400 g (zonder batterijen)


Indicatie op display van de krachtmeter voor druk- en trekkrachten

Meetapparaat voor druk- en trekkracht van de serie PCE-FB
Met één enkele blik op de display vindt u informatie zoals de batterijstatus, de bemonsteringssnelheid, minimum en maximum waarden.

Meetapparaat voor druk- en trekkracht van de serie PCE-FB
Geheugengegevens in diagram formaat. Het is mogelijk om enkele gegevens te checken..

Meetapparaat voor druk- en trekkracht van de serie PCE-FB
Presentatie van de frequentie distributie van de krachtmeter serie PCE-FB.

Meetapparaat voor druk- en trekkracht van de serie PCE-FB
Geheugen met 8-posities, die individueel geïdentificeerd kunnen worden, met mogelijkheid voor 800 metingen in ieder.

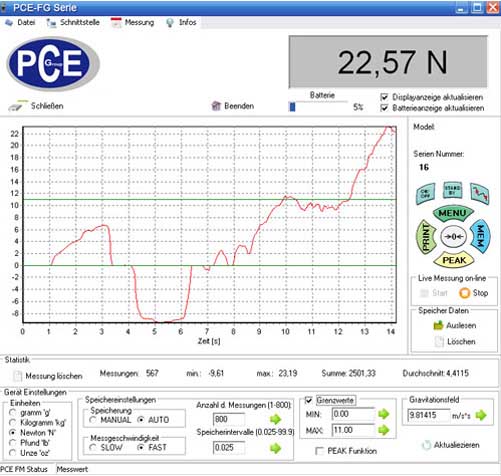

Software

Meetapparaat voor druk- en trekkracht van de serie PCE-FB

De precisie krachtmeter PCE-FB voor druk- en trekkracht metingen wordt met de hierboven getoonde software geleverd. De, met de krachtmeter, uitgevoerde metingen kunnen met behulp van deze software worden weergegeven en gecontroleerd. De verrichte meting toont de druk- en trekkracht meting binnen de vastgestelde grenzen. Onderaan ziet u de statistische beoordeling van de voorafgaande metingen met de minimum waarde, de maximum waarde, de gemiddelde waarde enz., evenals de configuraties van de krachtmeter serie PCE-FB.

Meetapparaat voor druk- en trekkracht van de serie PCE-FB
Precisie krachtmeter PCE-FB met interne load cell voor druk- en trekkrachten.

Meetapparaat voor druk- en trekkracht van de serie PCE-FB
Precisie krachtmeter PCE-FB K met externe load cell voor druk- en trekkrachten.

Meetapparaat voor druk- en trekkracht van de serie PCE-FB
Achterkant van de meter met interne load cell. Hier ziet u ook het batterijvak.

Meetapparaat voor druk- en trekkracht van de serie PCE-FB
Hier ziet u de interfaces van de krachtmeter van de serie PCE-FB voor druk- en trekkrachten.


Omvang van de levering
Serie PCE-FB met interne meetcel

1 x krachtmeter voor druk- en trekkrachten afhankelijk van het model, 1 x beitel, 1 x platte kop, 1 x ronde kop, 1 x haak, 1 x sferische adapter, 1 x verlengstuk (90 mm), 1 x software voor controle en analyse met een RS-232 kabel, 1 x power supply, 1 x draagkoffer

Meetapparaat voor druk- en trekkracht van de serie PCE-FB

Serie PCE-FB K met externe meetcel
1 x krachtmeter voor druk- en trekkrachten afhankelijk van het model, 1 x externe load cell met bouten, 1 x power supply, 1 x software voor controle en analyse, 1x RS-232 kabel, 2 x draagkoffer.
PAS OP: De externe load cell vanaf 100 kN wordt met bouten geleverd.

Meetapparaat voor druk- en trekkracht van de serie PCE-FB

Optionele toebehoren
ISO Kalibratie / Certificatie
Voor bedrijven die hun krachtmeter in hun interne kwaliteitscontrole willen opnemen, of voor de jaarlijkse herkalibratie. De certificatie bevat een kalibratiecertificaat overeenkomstig DIN EN ISO/IEC 17025.

Meetapparaat voor druk- en trekkracht van de serie PCE-FB

Schakelcontact uitgang
De precisie krachtmeter kan worden voorzien van een OC of geïsoleerde uitgang. Dit betekent dat bij vooraf bepaalde vermogensgrenzen MIN / OK / MAX, de contacten worden aangesloten. Het circuit kan worden ingesteld als een puls of continu signaal. Daarbij wordt ook een schakelaar ingang geïnstalleerd die bijvoorbeeld gegevens kan opslaan. (IN - / +)

Open collector uitgang (OC)
waarbij de emitter aan de grond - GND is.
I max = 25mA / U nom = 24V (PIN 2/3/4/5)

Spanningsingang IN (+) / IN (-): U in = 12-18V / I in max = 50 mA (PIN 1/6)

Artikel Nr:. AF-TSD

Adapterplaat voor de testbank
Onze testbanken zijn ontworpen voor verschillende krachtmeters. Hierom kan het voor sommige combinaties noodzakelijk zijn een adapterplaat toe te voegen om de krachtmeters op de testbank te bevestigen.

Art.-Nr.: ADP-UNI

Meetapparaat voor druk- en trekkracht van de serie PCE-FB

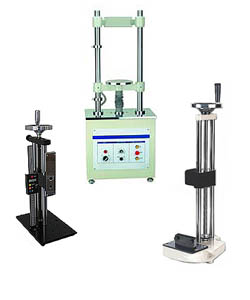

Testbank
De krachtmeter kan worden gecombineerd met drie verschillende testbanken. Twee testbanken zijn uitgerust met een handwiel; de derde is een gemotoriseerde testbank.. Het gebruik van de testbanken heeft alleen dan zin, als men bijvoorbeeld in het laboratorium dagelijks terugkerende producttesten uitvoert en men, waar mogelijk, graag dezelfde voorwaarden zou willen hebben.
