Massa Weegsysteem - Siloweegschaal KCPN-DGT 20 serie
meetbereik tot 400 t / RVS meetcellen IP68 beschermd / RVS montageplaten / 2 MOSFET-uitgangen / PROFIBUS-interface

De massa weegsystemen / silo weegschalen van de KCPN-DGT 20 serie zijn ontworpen voor lasten tot 400 ton. Elke weegmodule kan tot maximaal 100 ton worden belast. Het systeem van de silo weegschaal bestaat uit 4 geïnstalleerde modules incl. 4 cellen, een justeer-eenheid, 5 m aansluitkabel en het display. De weegmodules van de silo weegschaal hebben een bijzonder plat design en bieden een goede bescherming tegen zijdelingse krachten. Dankzij de geïntrigeerde stelschroeven worden de weegmodules van de silo weegschaal beschermd tegen overbelasting en tegelijkertijd maken deze een eenvoudige en snelle inzet van de weegcellen mogelijk. De massa weegmodules zijn gemaakt van roestvrij staal en hebben beschermingsklasse IP68. Het display kan eenvoudig worden geïntegreerd in bestaande automatiseringssystemen dankzij de beschikbare interfaces. Zo heeft het systeem RS-232 / RS-485/2 MOSFET-uitgangen / 2 optokoppelaar ingangen en een PROFIBUS-interface. Mocht u vragen hebben over de massa weegsysteem - siloweegschaal KCPN-DGT 20 serie, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze massa weegsysteem - siloweegschaal KCPN-DGT 20 serie en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Massa Weegsysteem - Siloweegschaal KCPN-DGT 20 serie   Massa Weegsysteem - Siloweegschaal KCPN-DGT 20 serie   Massa Weegsysteem - Siloweegschaal KCPN-DGT 20 serie   Video van Massa Weegsysteem - Siloweegschaal KCPN-DGT 20 serie   Software van de Massa Weegsysteem - Siloweegschaal KCPN-DGT 20 serie   Productblad van de Massa Weegsysteem - Siloweegschaal KCPN-DGT 20 serie

Massa Weegsysteem - Siloweegschaal KCPN-DGT 20 serie

- Voor belastingen tot 400 ton
- RVS IP68 meetcellen
- Platte ingebouwde modules
- Bidirectionele RS-232-interface

- Bidirectionele RS-485-interface
- Bidirectionele PROFIBUS-interface
- 2 MOSFET-uitgangen
- 2 configureerbare optokoppelaar ingangen

Technische specificaties van de massa weegsysteem - siloweegschaal KCPN-DGT 20 serie

Model Cellen x 4 Meetbereik* Afwijking
KCPN10-DGT20PB 10.000 kg / 10 t 40.000 kg / 40 t 20 kg
KCPN30-DGT20PB 30.000 kg / 30 t 120.000 kg / 120 t 50 kg
KCPN50-DGT20PB 50.000 kg / 50 t 200.000 kg / 200 t 100 kg
KCPN100-DGT20PB 100.000 kg / 100 t 400.000 kg / 400 t 200 kg

* Houd u rekening met het gewicht en de gewichtsverdeling van de constructie
om overbelasting van de afzonderlijke cellen te voorkomen.

Display

LED rood / cijferhoogte 20 mm

Montage

incl. tafel bevestiging / paneelmontage optioneel

Functies

- Huidige gewichtsaanduiding
- Tarra handmatig
- Bruto / netto wegen
- Optel functie
- PEAK / Max-functie.
- Stuk telling

Printer

Optioneel, zie toebehoren

Ingangen

2 x. configureerde optokoppler ingangen 12 ÷ 24 VDC, 5 mA min - 20 mA max, configureerde functies, toets-simulatie; toets-uitschakeling

Uitgangen

1 x bi-directionele RS232-interface 1 x bi-directionele RS-485-interface 1 x PROFIBUS-interface 2 x MOSFET-uitgangen met
configureerde functies 150 mA 48 Vac / 150 mA 60 VDC (NO)

Afmetingen van de display

Zie technische tekening

Stroomvoorziening

12 V ... 24 V
(12 V voeding inbegrepen)

Kabellengte display - aansluitkast

5 m (uitbreiding optionele accessoires)

Aansluitkast

IP67 / ABS / maximaal 4 cellen

Weegcellen

IP68 / roestvrij staal / nauwkeurigheidsklasse C3

Kabellengte weegcellen- aansluitkast

10 m / Ø 5 mm

Meetonzekerheid

± 0,2 % F.S.

Werktemperatuur

- 10 °C ... + 50 °C

Montage module

AISI 304 roestvrij staal

LET OP: De ingebouwde modules bieden geen kantelbescherming of soortgelijke bescherming van de constructie. Het is de taak van de planner of installateur om de constructie zo te installeren, zodat invloeden zoals zijwind, trillingen, schokken, etc. het ontwerp van de constructie niet in gevaar brengen.

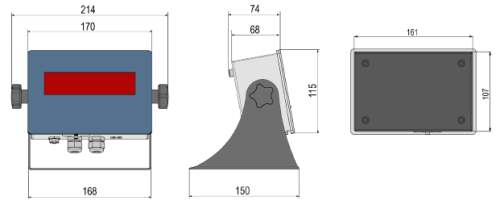

Afmetingen van het display van massa weegsysteem / silo weegschaal van de KCPN-DGT 20 serie

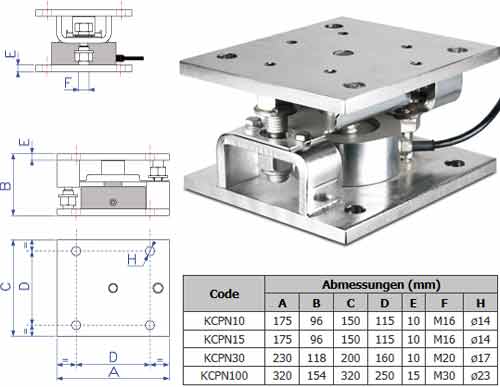

De inbouwmodule van de silo weegschaal is afhankelijk van het meetbereik.

Levering

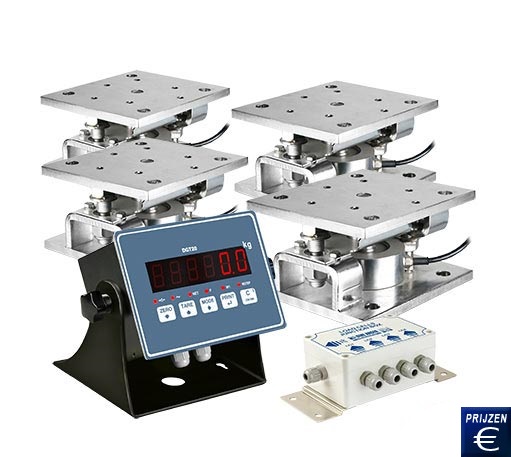

1x Massa weegsysteem / silo weegschaal van de KCPN-DGT 20 serie (vooraf geconfigureerd), bestaande uit:
4 x Ingebouwde modules, 4 x weeg cellen, 1 x aansluitingskast, 1 x display, 5 m kabel en
1 x Handleiding – CD-rom

Displaykabel LCCBM
Als de standaard display kabel van 5 m tussen het display en de aansluitkast niet lang genoeg is, kan deze verlengd worden. Toeslag per elke extra meter.

Paneel Installatie Set GDSTF
Het display heeft een tafel / muurbeugel, maar kan bijv. ook in de schakelkast worden gemonteerd Daar dient deze paneel installatie set voor.

Paneel Printers TPR PC
Het is ook mogelijk om de meet- en verbruiksgegevens te printen via de RS-232-interface. Deze printer kan worden ingebouwd in de aansluitkast. Papier breedte 58 mm.
