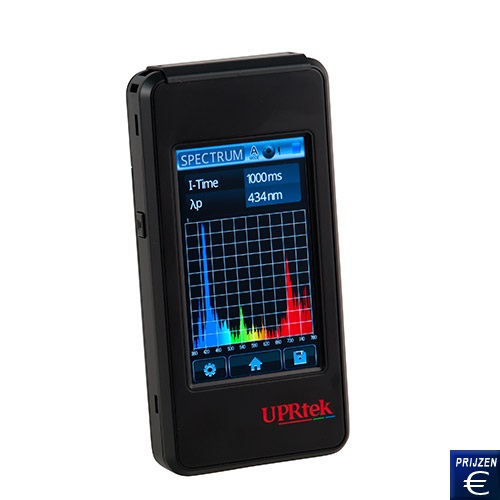

LED-spectrometer MK 350S
LED-spectrometer voor het meten van LEDS / bepaling van de lichtkleur van LEDs / meten van kleurtemperatuur / lux metingen / spectrale analyse van verlichtingen.

De LED-spectrometer MK350S wordt gebruikt om LEDs te meten. De LED-spectrometer voert spectrale analyse van het licht uit dat door de LEDs wordt uitgestraald. De LED-spectrometer MK350S meet naast het kleurspectrum ook de verlichtingssterkte in Lux, de kleurtemperatuur en vele andere parameters, voor onder meer de selectie van LEDs. De professionele LED-spectrometer MK350S wordt bediend via het touchscreen. Het menu is gemakkelijk te begrijpen en het gebruik van de LED-spectrometer zal dan ook voor beginners geen probleem zijn. De meetresultaten worden opgeslagen door de LED-spectrometer op de SD-kaart. Deze SD-kaar is een voor massaopslag maar ook een WiFi-interface tegelijk. Daardoor is het mogelijk dat de LED-spectrometer gekoppeld kan worden met een Apple of Android toestel. Door middel van een app kan de LED-spectrometer dan op afstand worden bestuurd. Mocht u vragen hebben over de LED-spectrometer MK350S, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze stralingsmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

LED-spectrometer MK350S    Gebruikershandleiding van de LED-spectrometer MK350S    Productblad van de LED-spectrometer MK350S

LED-spectrometer MK350S

- LED-meting
- Kleurtemperatuurmeting
- Meting van de golflengte
- Spectrometer functie

- Enkel en continue meting
- Ingebouwde camera
- Bediening op afstand via app (Apple en
  Android)
- Intuïtieve bediening d.m.v. touchscreen

Technische specificaties van de LED-spectrometer MK350S

Sensor

CMOS lineaire beeldsensor

Spectrale bandbreedte

ca. 12 nm

Receptor grootte

Ø 6,6 mm ±0,1 mm

Cosinus corrector

Cosinus corrector

Meetbereik

20 ... 70.000 Lux

Golflengte

280 ... 780 nm

Integratie tijd

6 ... 5000 ms

Opnamefunctie

Enkele meting
Continue meting

Integratiemodi

Automatisch
Manueel

Meetmodi

Grondwaarde functie
Spectrale grafiek modus
CIE 1931 chromatische grafiek modus
CIE 1976 UCS chromatische grafiek modus
Kleurenindexmodus
Lux-modus
Logging mode
CCT kleurtemperatuur
Modus voor de kwaliteitscontrole
Vergelijkingsmeetmodus
Uitzicht op de meetgegevens

Meetfuncties

CCT
Lux meting
CRI Ra / R1 ... R15
Spectrale straling
CIE chromatische coördinaten
Golflengte (piek / dominantie)
Δx, Δy, Δu', Δv'
Duv, Purity
PPF (400 ... 700 nm)
PPF-R (600 ... 699 nm)
PPF-G (500 ... 599 nm)
PPF-B (400 ... 499 nm)
PPF-UV (380 ... 399 nm)
PPF-NIR (700 ... 780 nm)
BIN

Digitale resolutie

16 Bit

Zwarte kalibratie

Ja

Reproduceerbaarheid golflengte

± 0,5 nm

Nauwkeurigheid lichtsterktemeting
(bij kleurtemperatuur: 2856 K / Helderheid: 20 kLux)

± 5 %

Nauwkeurigheid lichtsterktemeting

± 0,0025 in CIE 1931 x,y

Reproduceerbaarheid kleurmeting
(Bij kleurtemperatuur: 2856 K / Helderheid: 20 kLux)

± 0,0005 in CIE 1931 x,y

Nauwkeurigheid Kleurtemperatuur CCT
(Bij kleurtemperatuur: 2856 K / Helderheid: 20 kLux)

± 2 %

CRI Nauwkeurigheid @ RA
(Bij kleurtemperatuur: 2856 K / Helderheid: 20 kLux)

± 1,5 %

Algemene technische gegevens van de LED-spectrometer

Beeldscherm

4,3" LCD
800 x 480 Pixels
Touchscreen

Camera resolutie

2 megapixels

Max. opslagcapaciteit

2000 Data bij 2GB SD-kaart

Levensduur batterij

ca. 4u bij volgeladen batterij

Batterijen

2500 mAh/ Li-Ion

Data output

SD Kaart
USB 2.0

Data formaat

MS Excel
JPG

Afmetingen

163 x 81 x 51,8 mm (H x B x D)

Gewicht (met batterijen)

ca. 250 g

Gebruikerstemperatuur

0 ... 35 °C

Opslagtemperatuur

-10 ... 40 °C

Instelbare talen

Duits
Frans
Italiaans
Spaans
Russisch
Engels
Chinees
Japans

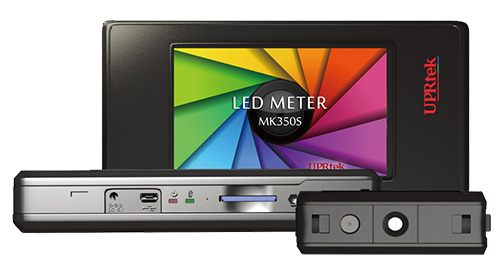

LED-spectrometer MK350S



Cosinus corrector

Bij de cosinus corrector gaat het om een noodzakelijke maatregel bij het meten van kleur en kwaliteit van de verschillende lichtbronnen. De reflectie van licht, dat op een voorwerp valt, is van diezelfde invalshoek afhankelijk. Hoe groter de hoek, hoe sterker de reflectie. Als het licht zo verkeerd valt, geeft de LED-spectrometer te lage waarden. Dankzij de cosinus corrector wordt een hoge nauwkeurigheid gegarandeerd.

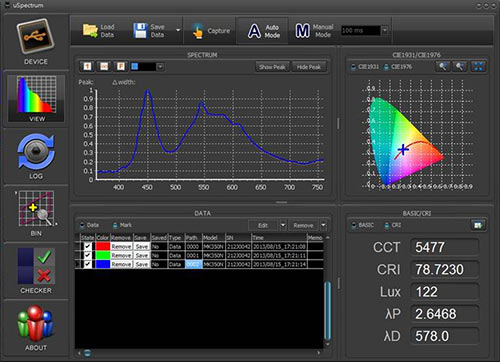

Software voor de LED-spectrometer MK350S

Software van de LED-spectrometer MK350S

De meetresultaten worden opgeslagen op een SD-kaart (optioneel) die in de geïntegreerde SD-kaartgleuf van de LED-spectrometer zit. Zo kunnen de waarden op een PC geëvalueerd worden.

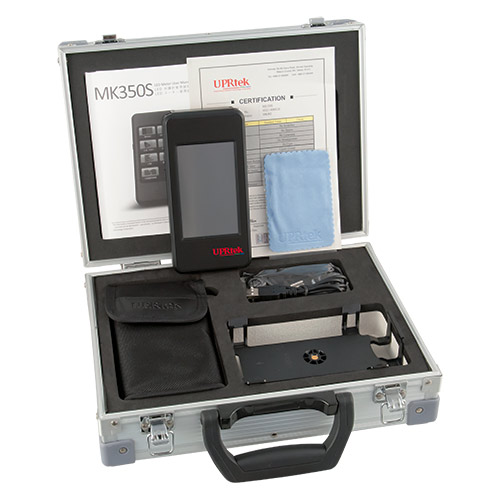

Inhoud levering van de LED-spectrometer MK350S
1x LED-spectrometer MK350S, 1x draagtas, 1x beschermingshoes, 1x batterij, 1x USB-kabel, 1x AC adapter, 1x bevestigingsbeugel, 1x omhangband, 1x gebruikershandleiding, 1x beugel voor statief.

Inhoud levering van de LED-spectrometer MK350S



Typische toepassing van LED-spectrometer MK350S

- Selecteren van LEDs
- Kleurmeting van light-emitting diodes
- Beoordeling van de kleurtemperatuur
- Meting van de verlichtingssterkte
- Het vergelijken van verschillende lichtbronnen

Toepassingen van de LED-spectrometer MK350S

Optioneel beschikbare accessoires

- WiFi SD-kaart

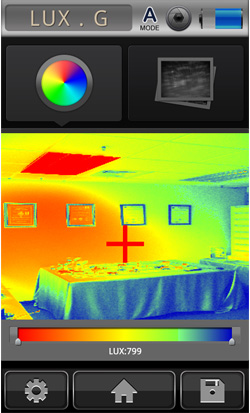

De LED-spectrometer kan via WiFi, met behulp van de Wifi SD-kaart, aangesloten worden aan een Android- of Apple-smartphone / tablet en op afstand bediend worden via de software op de smartphone / tablet. Instructies voor de installatie, de instellingen en het gebruik van de app is hier te vinden. De app "uSpectrum mk350" vind je in de App Store of Google Play.

WiFi SD-kaart

Naar LED-spectrometer MK350S Van LED-spectrometer MK350S  naar de homepage
