LAN-tester met multimeter PCE-LT 2
LAN-tester voor een snelle controle van netwerkkabels / Een combinatie van zowel een LAN-tester en een multimeter

De LAN-tester PCE-LT 2 is een combi-apparaat dat configuratiefouten in ethernet opspoort en gelijktijdig als multimeter gebruikt kan worden. Aldus kan de netwerkomgeving snel gecontroleerd worden met behulp van de LAN-tester. Met dit apparaat is het mogelijk 8-pins data kabels met RJ-45 connectoren en coax-kabels met BNC-connectoren voor continuïteit, open verbindingen en kortsluitingen te controleren. Met de LAN-tester, die tevens dient als een multimeter, bestaat de mogelijkheid een doorgangstest met zoemer en een diodetest uit te voeren. De LAN-tester geeft de meest voorkomende fouten bij de montage van netwerken weer. De twee lijnen met aangebrachte LEDs geven de pintoewijzing van de te testen kabels weer. Bij een kortsluiting zullen er meer dan twee LED’s tegelijk oplichten. Mocht u vragen hebben over de LAN-tester met multimeter PCE-LT 2, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze LAN-tester en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

 LAN-tester PCE-LT 2  Handleiding van de LAN-tester PCE-LT 2  CE Certificaat van de LAN-tester PCE-LT 2  Video van de LAN-tester PCE-LT 2   Software van de LAN-tester PCE-LT 2   Productblad van de LAN-tester PCE-LT 2

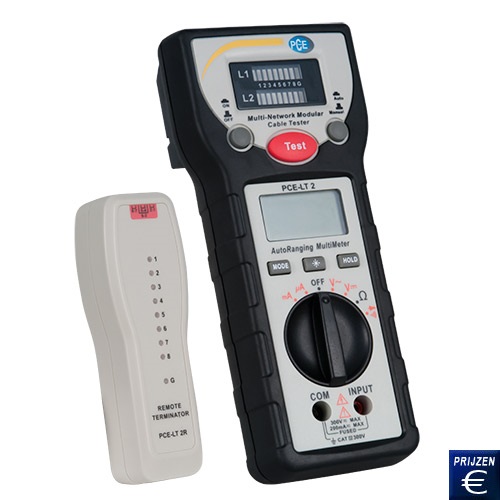

LAN-tester PCE-LT 2

- Combinatie van een LAN-tester en een
  multimeter
- 3,5” inch LED op de hoofdunit
- Batterij-indicator

- Passage- en diodetest mogelijk
- Overbelastingsindicator
- Kortsluitingsindicator

Technische specificaties

Display multimeter

3,5 "LCD-scherm, met een aflezing tot 9.999

Display-eenheid en omgeving

Overbelastingsindicator

Weergave van "OL" op het scherm

Weergave van een polariteit

Een minteken verschijnt op de display

Sample rate

2 ... 3 x per seconde

Omgevingsomstandigheden

0 ... 40 ° C; <75% relatieve vochtigheid

Opslagomstandigheden

-10 ... 50 ° C, <85% relatieve vochtigheid

Hoogte waarop het apparaat gebruikt kan worden

0 ... 2000 m

Afmetingen hoofdunit

190 x 85 x 55 mm

Afmetingen bedieningsunit

120 x 41 x 28 mm

Vermogen multimeter

2 x 1,5 V AAA-Batterien

Vermogen LAN-tester

1 x 9V 6F22 batterij

Batterij-indicator

Op het display

Gewicht hoofdunit

360 gram (incl. Batterijen)

Gewicht bedieningsunit

Ongeveer 50 gram

Technische specificaties van de LAN-tester PCE-LT 2

Gelijkspanning

Ingangsspanning

10 MΩ

Maximale toegelaten ingangsspanning

250 V

De opgegeven meetnauwkeurigheid heeft betrekking op een periode van één jaar na kalibratie bij een temperatuur van 18 … 28 °C en een relatieve vochtigheid van <75 %

Meetbereik  Resolutie   Meetnauwkeurigheid

200 mV
2 V
20 V
200 V
250 V

0,1 mV
0,001 V
0,01 V
0,1 V
1 V

± (0,8 % + 5)
± (0,8 % + 5)
± (0,8 % + 5)
± (0,8 % + 5)
± (1,0 % + 5)

Wisselspanning

Ingangsweerstand

10 MΩ

Maximale toegelaten ingangsspanning

250 V

Frequentiebereik

40 … 400 Hz

Meetbereik  Resolutie   Meetnauwkeurigheid

2 V
20 V
200 V
250 V

0,001 V
0,01 V
0,1 V
1 V

± (1,0 % + 5)
± (1,0 % + 5)
± (1,0 % + 5)
± (1,2 % + 5)

Gelijkstroom

Overbelastingsbescherming

F 250 mA / 250 bescherming

Maximale ingangsstroom

200 mA

Maximale spanningsval bij de meting

200 mV

Meetbereik  Resolutie   Meetnauwkeurigheid
200 µA
2000 µA
20 mA
200 mA
0,1 µA
1 µA
0,01 mA
0,1 mA
± (1,2 % + 5)
± (1,2 % + 5)
± (1,2 % + 5)
± (1,2 % + 5)

Wisselstroom

Overbelastingsbescherming

F 250 mA / 250 V bescherming

Maximale ingangsstroom

200 mA

Maximale spanningsval bij de meting

200 mV

Frequentiebereik

40 … 400 Hz

Meetbereik  Resolutie   Meetnauwkeurigheid

200 µA
2000 µA
20 mA
200 mA

0,1 µA
1 µA
0,01 mA
0,1 mA

± (1,5 % +5)
± (1,5 % +5)
± (1,5 % +5)
± (1,5 % +5)

Weerstand

Nullastspanning

~0.25 V

Overbelastingsbescherming

205 V AC/DC effectieve spanning

Meetbereik  Resolutie   Meetnauwkeurigheid

200 Ω
2 kΩ
20 kΩ
200 kΩ
2 MΩ
20 Ω

0.1 Ω
0.001 Ω
0.01 Ω
0.1 Ω
0.001 MΩ
0.01 MΩ

± (1,2 % + 5)
± (1,0 % + 5)
± (1,0 % + 5)
± (1,0 % + 5)
± (1,2 % + 5)
± (1,5 % + 5)

Inhoud van de levering

1 x LAN-Tester PCE-LT 2
1 x Remote Unit
1 x Meetleidingsstuk
1 x Handleiding

Omvang van de levering van de LAN-tester PCE-LT 2

Optionele accessoires

- ISO-kalibratiecertificaat (multimeter functie)
Voor bedrijven die gebruik willen maken van de LAN-tester om de interne testapparatuur op te meten, of voor de jaarlijkse kalibraties. De ISO-certificering is voorzien van een laboratorium kalibratie met testcertificaat en alle gemeten waarden. Het wetsvoorstel wordt ook gebruikt voor de indiening bij de uitgever in een ISO audit

ISO-kalibratiecertificaat
