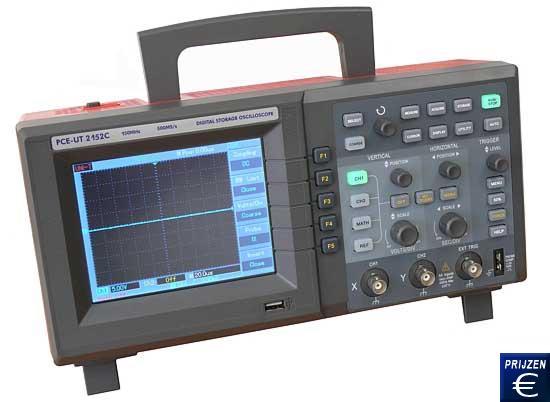

Laboratorium oscilloscoop PCE-UT 2152C |
|
|
Deze laboratorium oscilloscoop heeft een bandbreedte van 150 MHz, een maximale bemonsteringssnelheid van 25 GS/s en een meetsequentie in realtime van 500 MS/s. De laboratorium oscilloscoop beschikt over een geheugen van 512 kB per kanaal en een maximale gevoeligheid van 2 ns. Bovendien is de laboratorium oscilloscoop voorzien van de FFT (Fast Fourier Transform) functie en andere algemene wiskundige functies. Het grote geheugen 512 Kb maakt een nauwkeurige presentatie van de signaalcurves en een nauwkeurige schaal (zoomen) voor gedetailleerde analyses mogelijk. Met de maximale gevoeligheid van 2 ns detecteert de laboratorium oscilloscoop hoge frequentie ruis, zelfs bij lage tijdelijke basis, waardoor het signaal kan dilateren en met de zoomfunctie, er een gedetailleerde analyse van de ruiscomponenten kan worden gemaakt. De grafische presentatie vindt plaats door middel van het kleurenscherm. Via de USB en RS-232-aansluiting kunt u de signalen op uw computer bekijken. De software en datatransmissiekabel worden meegeleverd. U kunt de, met de oscilloscoop opgenomen beelden in het interne geheugen of op de USB-stick opslaan voor latere analyse. Deze laboratorium oscilloscoop staat bekend om zijn uitstekende prijs / kwaliteit verhouding, en is geschikt voor gebruik op technische scholen, in de productie en kwaliteitscontrole sector, service centers, in het laboratorium en in het onderzoek en de ontwikkeling. Mocht u vragen hebben over de laboratorium oscilloscoop, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze laboratorium oscilloscoop en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek. |
|
|
|
|
|
|
|
|
De belangrijkste voordelen van de laboratorium oscilloscoop zijn: |
|
|
-
Meetsequentie per kanaal: 250 MS/s |
- Integreert wiskundige functies |
|
Technische specificaties van de laboratorium oscilloscoop |
|
| Bemonsteringssnelheid | |
| Bemonsteringssnelheid in realtime | 500 MS/s |
| Meetsequentie | 25 GS/s |
| Horizontale component | |
| Tijdelijke basis | 2 ns - 50 s / div |
| Intern geheugen | 1024 kb |
| Interpolatie van het signaal | zonder (x) / x |
| Verticale component | |
| Analoge bandbreedte | 150 MHz |
| Gevoeligheid | 2mV - 5 V / div |
| Ingangskoppeling | DC, AC, GND |
| Ingangsweerstand | 1 MΩ ±2 % in parallel met 24 pF ±3 pF |
| Maximale ingangsspanning | 400 V/DC en AC Piek |
| Transducer A/D | 8 bit |
| Trigger | |
| Trigger modus | AUTO, NORM, SINGLE |
| Trigger koppeling | DC, AC, LF-REJ, HF-REJ |
| Hold off | 100 ns - 1,5 s |
| Trigger signaal | flank, puls, video |
| Meetfuncties | |
| Automatische metingen | piekwaarde, gemiddelde waarde, werkelijke waarde, frequentie, periode, duty cycle, pulsbreedte, stijgende en dalende flank en andere grootheden |
| Automatische instellingen | horizontale en verticale frequentie en trigger niveau |
| Cursor | horizontale en verticale stippellijn, referentie, spanning, tijd, frequentie |
| Geheugenfunctie | 10 instellingen van het apparaat, 10 signalen |
| Speciale functie | automatische kalibratie |
| Scherm | 5,7 "(145) kleurenscherm |
| Voeding | AC 100 .. 240 V, 45 ... 440 Hz, 50 VA |
| Afmetingen (B x H x D) | 320 x 150 x 130 mm |
| Gewicht | 4,1 kg |
|
Inhoud van de zending van de
laboratorium oscilloscoop |
|
| Beschikbare optionele producten | |
|
- Reserve sondes - DIN ISO kalibratie certificaat |
|
|
|
|
| Om de grootst mogelijke flexibiliteit te garanderen, hebben we een potentiometer 10:1 geïntroduceerd die kan worden aangesloten. Hierdoor kunt u signalen tot 50 V laten zien. Via een variabele condensator kunt u signalen gemakkelijk en snel compenseren. | |
 |
 |
|
Via de USB- en RS-232 poort kunt u de oscilloscoop met een computer verbinden. De golfvormen kunnen in real time door de software worden geanalyseerd. Bovendien biedt deze oscilloscoop de mogelijkheid om de beelden in bmp formaat op te slaan. Met het LCD-scherm met een resolutie van 320 x 240 pixels kunt u de golfvormen nauwkeurig analyseren. Dankzij de kleurendisplay is het mogelijk om de verschillende golven te onderscheiden. Onder het scherm vindt u de USB-aansluiting, waar u de USB-stick aan kunt sluiten om de signalen op te slaan. |
|
|
|
|
|
Hierboven ziet u de laboratorium oscilloscoop PCE-UT 2152C in proces. Dankzij de compacte afmetingen en het geringe gewicht is het mogelijk om dit apparaat ook mobiel te gebruiken. |
|
 |
 |
