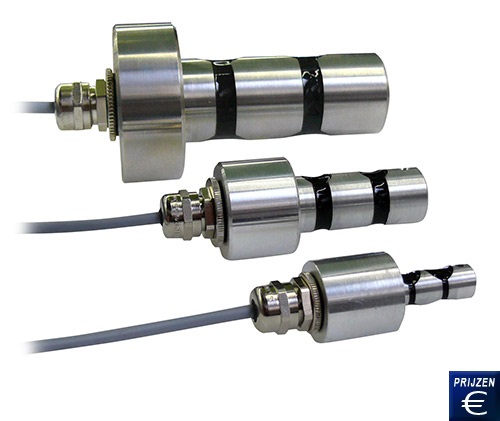

Krachtmeter KMB Serie
Krachtmeter voor het meten van belastingen en krachten / Voor zwaartekracht en drukkracht / Gering stroomverbruik / Compacte vorm / Mogelijkheid tot upgraden / opname in commerciële gaffel / Meetbereik van 0,4 tot 250 kN

De krachtmeter KMB is ontwikkeld voor zwaartekracht en drukmetingen. De krachtmeter kan gemakkelijk in allerlei instrumenten ingebouwd worden, door de gaffel te verbinden met componenten als haken en tabs. Vooral in combinatie met pneumatische en hydraulische cilinders komt de krachtmeter volledig tot zijn recht. Vanwege het compacte ontwerp is het apparaatje ook geschikt voor gebruik in kleinere machines. Verder valt de hoge temperatuurtolerantie (tot aan +70 ° C voor vaste kabels) op. Dit maakt het geschikt voor industriële omgevingen. De krachtmeter kan overal ingezet worden waar gaffels gemakkelijk voor handen of ingebouwd zijn. Door zijn simpele en standaard onderdelen, is hij gemakkelijk in het gebruik, kostenbesparend en is snelle integratie in bestaande installaties mogelijk. Er is overigens ook een versie van de krachtmeter met haakse aansluiting beschikbaar. Stroken op het actieve oppervlak van de dubbele schaarbladen vangen de krachten op. De toevoer van de brug en de verwerking van de meetsignalen worden uitgevoerd door een geschakelde versterker uit het HAEHNE programma. De signalen bij de uitgangen van de versterker zijn evenredig met de dwarskracht van het materiaal en worden gebruikt voor weergave of voor gebruik als werkelijke waarde waarden in een gesloten lus. Mocht u vragen hebben over de KMB-serie dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze krachtmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

 Krachtmeter KMB Serie  Handleiding van de Krachtmeter KMB Serie  CE Certificaat van de Krachtmeter KMB Serie  Video van de Krachtmeter KMB Serie   Software van de Krachtmeter KMB Serie   Productblad van de Krachtmeter KMB Serie

Krachtmeter KMB Serie

- Meet zwaartekracht en drukkracht
- Compacte vorm
- Gebruik van standaard onderdelen

- Meetbereik van 0,4 ... 250 kN
- Gering Stroomverbruik
- Mogelijkheid tot upgraden

Technische specificaties

Model  Nominale kracht (kN)  Nominaal vermogen (mV/V)  Nominale weerstand (Ω)
KMB12 (Aluminium) 0,4 / 0,63 / 1 /1,6  350
KMB16 (Aluminium)  0,4 / 1 / 1,6 / 2,5 / 4  350
KMB20 (Aluminium)  1,6 / 2,5 / 4  1 350
KMB35 (Aluminium) 4 / 6,3  0,75 700
KMB16 (RVS)  6,3 / 10 1 350
KMB20 (RVS) 6,3 / 10 / 16 1 350
KMB35 (RVS)  10 / 16 / 25 / 40 / 63 0,75 700
KMB50 (RVS)  100 / 160 / 250 1,5 700
Voor de KMB35 en KMB50 is ook een versie met haakse aansluiting beschikbaar! (Aluminium en RVS)


Algemene technische gegevens



max. gebruikskracht

160 %*

Grenskracht

300 %*

Dwarskracht

100 %*

max. voedingsspanning

10 V DC

Nominaal temperatuurbereik

+10 ... +60 °C

Gebruikers temperatuurbereik

 -10 ... +70 °C

Kabellengte

5 m

*% Waarden gebaseerd op nominale kracht

Krachtmeter KMB Serie
Aansluitstekker met rechte bevestiging

Krachtmeter KMB Serie
Aansluitstekker met haakse bevestiging (KMB35 / KMB50)

Krachtmeter KMB Serie

Krachtmeter KMB Serie

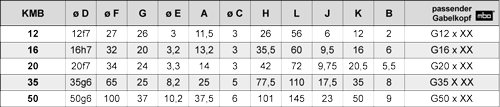

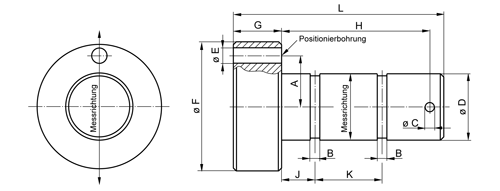

Technische tekening van de krachtmeter KMB-Serie

Krachtmeter KMB Serie

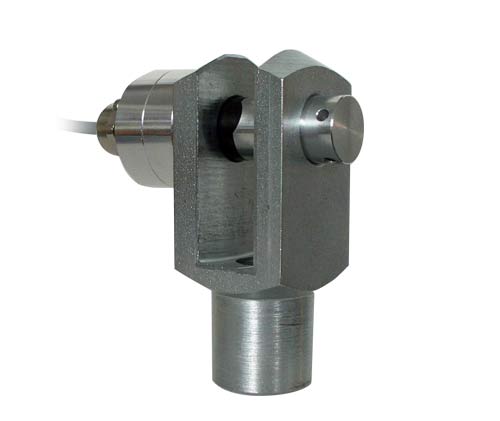

Krachtmeter KMB Serie in een gaffel.

Optionele toebehoren
- Meetversterker MV125
De meetversterker wordt bij voorkeur gebruikt wanneer er in machines en apparatuur, onder zware omgevingscondities, analoge signalen direct moeten worden versterkt.
De genormaliseerde uitgangssignalen van de versterker kunnen dan over lange afstanden zoals Sleepringen worden overgedragen.
Voor het gebruik is een stroomvoorziening nodig die 24 v gelijkspanning levert. De meetversterker heeft standaard twee uitgangen van -10…0…10 v (direct/ gefilterd)

Krachtmeter KMB Serie
