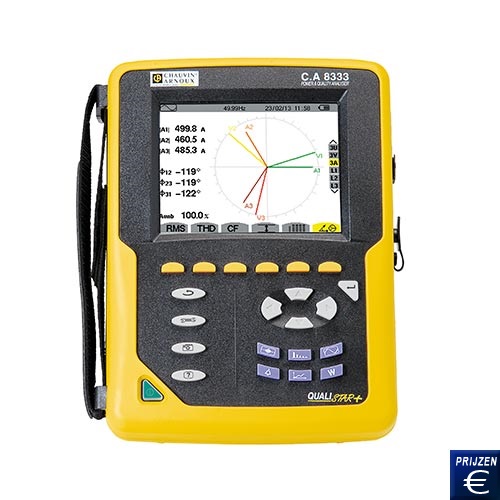

Kracht- en energiemeter CA 8331/8333/8336
Kracht en energie analysator voor het meten van alle spanning, stroom en vermogen parameters / 5 spanning- en 4 stroomingangen / inschakelstroom modus tot 10 minuten / berekening van de vervorming stroom

De kracht en energie analysator CA 8331/8333/8336 is bijzonder geschikt voor het onderhoud en het testen van diensten in industriŽle of commerciŽle planten of in openbare voorzieningen. De kracht en energie analysator levert een onmiddellijk beeld van de belangrijkste parameters van het netwerk en de kwaliteit van het netwerk. De apparaten van de Qualistar+-serie zijn handig en nauwkeurig en bieden vele berekenings- en processingsfuncties. De Qualister+-serie onderscheidt zich in functieomvang en aansluitmogelijkheden en heeft betrekking op alle toepassingen volgens IEC 61010 norm in de meting categorie CAT IV 600 V en CAT III 1000 V. De Kracht en energie analysator CA 8333 heeft 4 spanning- en 3 stroomingangen en de Kracht en energie analysator CA 8336 heeft 5 spanning- en 4 stroomingangen. Bij het aansluiten van het apparaat worden de stroomsensoren automatisch gedetecteerd. Het is zelfs mogelijk om verschillende stroomsensoren gelijktijdig te gebruiken en door de instelling van de transformator verhoudingen zijn de gemeten waarden direct afleesbaar. De Kracht en energie analysator is erg handig en compact en biedt ook vele functies voor het berekenen en bewerken van de waarden. Mocht u vragen hebben over de kracht- en energiemeter CA 8331/8333/8336, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze energiemeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Kracht en energie meter CA 8331/8333/8336   Gebruikshandleiding van de Kracht en energie meter CA 8331/8333/8336   CE Certificaat van de Kracht en energie meter CA 8331/8333/8336   Video van de Kracht en energie meter CA 8331/8333/8336   Software van de Kracht en energie meter CA 8331/8333/8336   Productblad van de Kracht en energie meter CA 8331/8333/8336

- 5 spanning- en 4 stroomingangen
- Inrush-modus tot 10 minuten
- Berekening van de vervorming stroom
- Real-time weergave van golfvormen
- Directe toegang tot de belangrijkste functies

- Harmonischen tot de 50ste orde
- Autom. detectie van de huidige transformator
- IntuÔtief gebruikersinterface
- USB-interface
- TFT-scherm

Technische specificaties van de Kracht en energie meter CA 8331/8333/8336



C.A 8331

C.A 8333

C.A 8336

 Aantal meetkanalen

 3U / 4I

 4U / 4I

 Antal ingangen

 4V / 3I

 5V / 4I

Spanning (TRMS) AC + DC)

 2 ... 1000 V

Spanningsverhouding

 bis 500 kV

 Stroom (TRMS AC + DC)







MN-stroomtangen

 MN93: 500 mA ... 200 A AC; 0,005 ... A AC

C193-stroomtangen

 1A ... 1000 A AC

MA0913-current converter

 100 mA ... A AC

PAC-stroomtangen

 1 A ... 1300 A AC/CD

E3N-stroomtangen

50 mA ... 100 A AC/CD

Current ratio

tot 60 kA

Frequentie

40 ... 69 Hz

Diensten

W, VA, var, VAD, PF, DPF, cos, tan

EnergieŽn

Wh, varh, VAh, VADh

Harmonische meting

Ja

THD

 Ja, tot de 50ste orde, met fasehoek

Expert-Modus

-

 Ja

TransiŽnten vastlegging

 -

 50

210

Flicker (Pst en Plt)

 Ja

Inschakelstroom

 -

 Ja, over 4 perioden

Ja, tot 10 minuten

Assymetrie

 Ja

Opname (Min / Max opname)

 Ja

Alarm

 -

 40.000 in 10 types

10.000 in 40 types

 Peak

 Ja

Fasediagram

 Automatisch

Beeldscherm

 TFT kleuren scherm 1/4 VGA 320x 240 scherm grootte 148 mm

 Schermafbeelding

 12

 50

Elektrische veiligheid

 IEC 61010 1000 V CAT III / 600 V CAT IV

Bescherming

 IP53 / IK08

 Menutaal

Meer dan 27

Interface

 USB

Autonomie

 Tot 13 uur

Stroomvoorziening

 9,6 V NiMH accu of AC-adapater

Afmetingwn

 240x 180x 55mm

Gewicht

 1,9 kg

Leveromvang

1x Kracht en energie analysator C.A 8331 of 8333 of 8336, 1x tas voor accessoires, 5x spanningkabels 3 meter lang met ō 4 mm Banaan stekkers, 5x krokodilklem, 1 set van 12 gekleurde markeringen van onderdelen voor meetsnoeren en aansluitingen, 1x schermfolie (al aangebracht), 1x USB-kabel, 1x voedingskabel, 1x AC adapter, 1x veiligheidsrapport, 1x CD met handleiding in verschillende talen, 1x CD met evaluatie software (Power Analyser Transfer).

Accessoires (stroommeetklem apart bestellen!)

Model



Meetbereik



Omsluitings-ō / Lengte

IEC 61010



MN93

500 mA ... 200 A AC

20 mm

600 V CAT III / 300V CAT IV

MN93 A

0,005 ... 100 A AC

20 mm

600 V CAT III / 300V CAT IV

MA139

100 mA ... 10 kA

ō 70 mm / 220 mm

1000 V CAT III / 600V CAT IV

PAC93

1 A ... 1000 A AC

1 A ... 1300 kA

1 x ō 39 mm

2 x ō 25 mm

600 V CAT III / 300V CAT IV

A196-450

A193-450

100 mA ... 10 kA



ō 140 mm/ 450 mm



1000 V CAT III / 600V CAT IV

A193-800

100 mA ... 10 kA

ō 250 mm / 800 mm

1000 V CAT III / 600V CAT IV

C193

1 A ... tot 1000 kA

52 mm

600 V CAT IV

E3N

50 mA ... 10 A

100 ... 100 A

11,8 mm



600 V CAT III / 300V CAT IV
