Kleurmeetsysteem Spectrodrive
Kleurmeetsysteem als een complete oplossing voor kwaliteitsborging en verhoogde productiviteit / voor direct gebruik bij drukmachines / automatische spectrale drukmeting van
drukstrepen
|

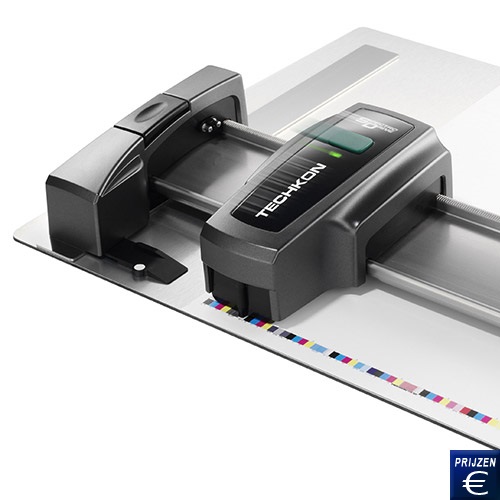

Het Kleurmeetsysteem SpectroDrive is een automatisch meetsysteem voor kleur- en dichtheidmeting tijdens het drukproces. Het Kleurmeetsysteem SpectroDrive bestaat uit twee componenten: het motor aangedreven instrument dat in seconden snel de drukcontrolestrepen op een druksvel automatisch spectrofotometrisch scant, en de radiomodule die de gemeten waarde ontvang en deze doorgeeft aan de Windows-compatibele software. De meter van het Kleurmeetsysteem zit vast aan een verticale rail. Dankzij zijn spectrale meettechnologie kan het kleurmeetsysteem zowel densitometrische als ook kleurmetrische waarden leveren. Het Kleurmeetsysteem SpectroDrive helpt daarbij de kosten-intensieve druktijd in te korten naar een constante druk. Uw druktaken worden dankzij de SpectroDrive planbaar en calculeerbaar. In het Kleurmeetsysteem zitten twee meetsystemen in één. Doordat het systeem eenvoudig afneembaar is van de rail, kan de meter ook als een mobiel hand-apparaat ingezet worden.
Mocht u vragen
hebben over de Kleurmeetsysteem Spectrodrive, dan kunt u de volgende
technische specificaties raadplegen of neemt u contact
met ons op via het telefoonnummer +31 (0)900 - 120 00 03
Onze technische medewerkers en ingenieurs geven u graag meer advies over
deze kleurenmeter en al onze andere producten op het gebied van meettechniek,
weegtechniek en regeltechniek.
|
|
|
- Om de productiviteit op de persen te
vergroten
- Kleur-gerelateerde dichtheid weergave
- Spectrale dichtheid
|
- Densitometrische grijswaardenbalans
- Puntverbreding
- Print contrast
|
Technische
specificaties van de Kleurmeetsysteem Spectrodrive |
Meetmethoden |
Meetmethoden Spectrale reflectie en meting kleur dichtheid
volgens ISO 5-3 / 4 |
Meetgeometrie |
0/45 °Optisch volgens DIN 5033 |
Spectrale bereik |
400 ... 700 nm in 10 nm stappen |
Meetopening |
1.5 mm geschikt voor het meten vlekken met min. 3 mm hoog en 3 mm breed |
Meetlicht |
Gasgevulde gloeilamp, lichttype A |
Polarisatiefilter |
Tweevoudig linear gekruist,
per indrukken van een toets in- en uitschakelen |
Meettijd |
Meetsnelheid ca. 160 mm/s bij 4 mm velden grootte meetvelden (komt overeen met ongeveer 3 seconden voor 520 mm lengte van de boog)
Enkele meting ca. 1 seconden (als het apparaat ingezet wordt als handmeter) |
Witreferentie |
Absoluut en relatief, absoluut witstandaard in oplader geïntegreerd |
Soorten licht / hoek |
A, C, D50, D65, F 2 / 7 / 11 / 2 °, 10 ° |
Grijsfilter |
DIN 16536, DIN 16536 NB, ISO/ANSI T,
ISO/ANSI I , ISO E,
Spectrale dichtheid: Dmax, |
Meetbereik dichtheid |
0,00 ... 2,50 D |
Formaten |
52: voor drukvellen 00 (B3+, 370 x 520 mm)
74: voor drukvellen 0B (B2+, 520 x 740 mm)
102: voor drukvellen 3B (B1+, 720 x 1020 mm)
105: voor drukvellen 3B+ (B1+, 780 x 1050 mm) |
Reproduceerbaarheid |
0,01 D; 0,03 CIE ΔE*a*b* |
Productie tolerantie |
0,01 D; 0,3 CIE ΔE*a*b* |
Dataoverdracht |
Draadloze radio module met
PC USB-poort |
Voeding |
oplaadbare
NiMH-batterij, gereguleerd opladen via laadstation met voedingsadapter,
100 ... 240 V, 47 Hz ... 63 |
Gewicht |
820 g |
Afmetingen |
70 x 95 x 170 mm |
Systeemvereisten voor TECHKON
software |
Windows XP, Vista, 7 of 8 (32- of 64-bit)
Minimum: IBM-kompatibler PC met Intel Core Duo of vergelijkbare processor, 1 GB RAM,
2 USB-aansluiting |
Software specifieke functies ExPresso Basic
Kleur-gerelateerde dichtheid weergave
Kleurdichtheid voor CMYK en speciale kleuren
(spectrale dichtheidmeting)
Densitometrische grijswaardenbalans
Puntvergroting
Print/contrast
Drukken- / verdubbelen
Streefwaarden en toleranties
OK-sheet
Data export
Recto en verso afdrukken
Instebaar voor printformaten en drukcontrolestrepen
Weergave van afzonderlijke meting bij gerbuik als handapparaat
Statistische analyse en rapportage
Ondersteuning voor maximaal 6 drukeenheden |
Software specifieke functies ExPresso Pro
(dezelfde functies als de uitvoering ExPresso Basic en de volgende bijkomende functies:)
Inktzone specifieke CIE L * a * b * en AE * a * b * -kleurmetriekweergave
.DELTA.L * A * b *
L * C * h *
.DELTA.L * C * h *
Kleur regel aanbeveling
Inkt-check weergave en evaluatie volgens ISO 12647 (PSO)
Grijswaardenbalans weergave volgens GRACoL G7 ™
Ondersteuning voor maximaal 16 drukeenheden |
Omvang van de levering bij het Kleurmeetsysteem SpectroDrive
1x Kleurmeetsysteem SpectroDrive, 1x universele adapter, 1x horizontale rail met houder, 2x verticale rail, 1x WLAN-radio module, 1x USB0kabel, 1x draagtas, 1x handleiding |
Optionele accessoires bij de Spectrometer SpectroDrive
Kleurreferentie SpectroCheck
Mechanische papier fixatie
AC-adapter
Vervangende lamp
Service
Apparaat check (service) |
|
|
