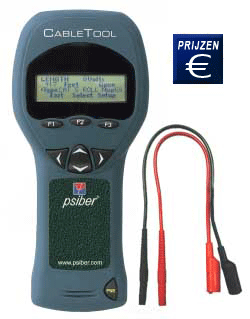

Kabellengte meter (CableTool)
Meetapparaat voor de kabellengte tot max. 700 m /
voor spanning testen en het opsporen van kabelbreuken

De CableTool is een meetinstrument voor het bepalen van de lengte van de kabel, geschikt voor alle soorten koperkabels zoals netwerk-kabel, antenne kabel en het conventionele netsnoer. Met de ingebouwde TDR (Time Domain Reflectometer), detecteert de meter kabellengte en de afstand naar het uiteinde van de kabel of defect (bijv. kabelbreuk, kabel beschadigingen of kortsluiting). Met de ingebouwde voltmeterfunctie voor de testen kabels, bent u in staat om ook actieve kabels te identificeren. Hierbij kan de meter zonder gedoe ook aan een stroomkabels met tot 250 V aangesloten worden en de hoogte van de spanning worden weergegeven. Daarnaast heeft de kabellengte-meter CableTool ook een ingebouwde kabel-zoekfunctie. Daarbij stuurt de kabellengte meter een signaal de kabel in, door de reflectie van de kabel in de kabelkanalen en wanden kan het precies worden gelokaliseerd door middel van de optionele CableTracker Probe. De kabellengte meter CableTool is dus een complete allround meter voor de analyse van kabelfouten en voor het meten van kabellengtes. Klik hier voor een overzicht van al onze LAN-testers Mocht u vragen hebben over de CableTool, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze Cabletool en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Kabellengte meter (CableTool)   Gebruikshandleiding van de Kabellengte meter (CableTool) bekijken / afdrukken   Productblad van de Kabellengte meter (CableTool)

- Detectie van kabelbreuken
- Volwaardige koper-reflectometer tot 700 m

(Time Domain Reflectometer /   (TDR))
- Meet kabellengte en de afstand tot storing
- Ingebouwde voltmeter (tot 250 V)
- Kabel zoekfunctie met optionele
  ontvanger
- Voor alle koperen kabels: elektrische
  kabel, antenne   kabel en netwerkkabel
- Met tas, batterij en handleiding

Kabellengte meter (CableTool)
Technische specificaties

Afmetingen

178 mm x 81 mm x 36 mm (L x B x H)

Gewicht

247 g

Voeding

4 AA alkaline batterijen

Omgeving

Bedrijfstemperatuur: 0 ° ... +55 ° C
Opslagtemperatuur: -10 ° ... +55 ° C

Lengtemeting

+ / -2% plus + / - 60 cm
(Met de juiste NVP)

Resolutie

0,2 m

Min / Max lengte

0 m / 750 m

Spanningsmeting

Bereik: 0 ... 250 V
Nauwkeurigheid: + / -3% plus + / -1 V

Test Tone

4 frequenties
(575 Hz / 977 Hz / 1,0 kHz / 7,82 KHz)

Display

LCD (122 x 32 pixels)

Omvang van de levering
1x kabellengte meter CableTool, 1x nylon tas, 4x AA batterij, 2x krokodillenklem,
1x Gebruiksaanwijzing

In de CableTool zijn vele soorten kabeltypes en kabelsignalen vooraf opgeslagen voor lengtemeting, hiermee kan iedere andere kabel met behulp van NVP voor een zeer nauwkeurige meting gedefinieerd worden. De volgende soorten kabels zijn vooraf gedefinieerd:

- NM - Non-Metallic (Romex)
- BX - Aluminum afgeschermde kabel op aluminium-basis
- MC - Aluminium afgeschermde kabel op basis van koper
- HC - Aluminium afgeschermde kabel voor de gezondheid-technische toepassingen
- UF - Ondergrondse kabel
- SOOW - Draagbare 600V kabel met rubberen mantel
- EXTEN - Buiten-verlengkabel (meestal oranje van kleur)
- W / G - Grondkabel
- ZIP - kabel voor lampaansluitingen
- THHN xCDT - THHN kabel met isolatie
- CAT - Categorie (bijvoorbeeld CAT6e)

- PLNM - Splitterkabel
- UTP - Niet-beschermde, 2-draads gedraaide kabel
- COAX - Coaxiale kabel
- SPKR - Luidspeaker kabel
- TEL - 2-aderige, getwiste telefoonkabel Andere kabeltypes kunnen probleemloos met behulp van de juiste NVP voor kabellengte meting ingesteld kunnen worden.
- PIC - Plastic geïsoleerde geleider (antenne, kabel telefoon)
- THERM - Thermostaat Kabel

Kabellengte meter (CableTool)

Andere kabeltypes kunnen probleemloos met behulp van de juiste NVP voor kabellengte meting ingesteld kunnen worden.

NVP (Normal Velocity of Propagation = voortgangsnelheid):

De CableTool voert een nauwkeurige meting van de kabellengte uit, hoe lang een elektrisch signaal nodig heeft om te reizen via een kabel, en terug naar de meter. De tijd wordt omgezet in een lengte-afmeting gebaseerd op de snelheid die het voor de lengtemeting gestuurde signaal nodig heeft om de specifieke kabel door te gaan en weer terug te komen.

Verschillende kabels hebben verschillende elektronische eigenschappen die het meten van de lengte beïnvloeden en waarmee de snelheid van het signaal door de kabel reist varieert (NVP). NVP is de relatieve snelheid waarmee het signaal door het medium in de kabel aan de lengte gemeten wordt, migreert. Het theoretisch perfecte medium is vacuüm (NVP = 100).

Alle kabels hebben een NVP onder 100 en liggen meestal tussen de 50 en 80.  De meest nauwkeurige lengte metingen vinden plaats bij het opgeven van de juiste NVP. De NVP verschilt sterk tussen de verschillende fabrikanten, en zelfs tussen de producten van veel individuele fabrikanten.

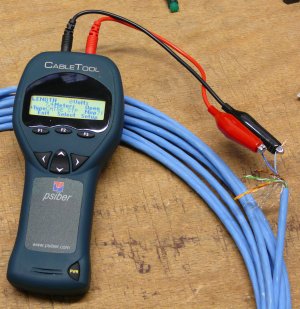

Hier is de kabel te zien bij een meting van de kabellengte, waarbij naast de lengtemeting, ook de spanning wordt gemeten.

Naar Kabellengte meter (CableTool)
