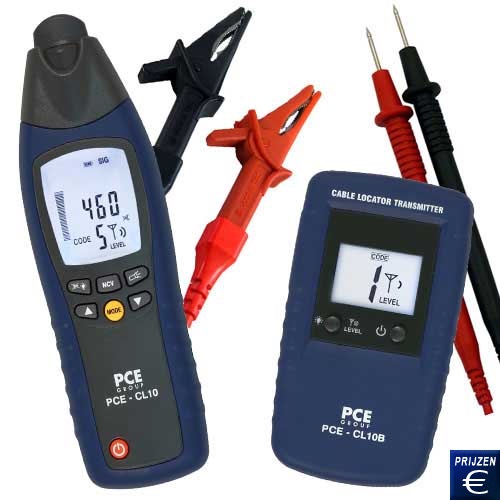

Kabeldetector PCE-CL 10
kabeldetector voor leidingen met of zonder spanning / voor het testen van circuits en leidingen / lokalisatie van kortsluitingen en aardsluitingen (in de bodem, beton- en baksteenmuren)

Met de kabeldetector PCE-CL 10 kunt u leidingen in circuits met spanningen tot 400 V en leidingen zonder spanning opsporen. De kabeldetector kan kabels, leidingen, circuits, kortsluitingen en aardsluitingen lokaliseren en mantelbuizen en coaxkabels volgen. Hiervoor is het niet noodzakelijk om de stroomvoorziening te onderbreken of gevoelige elektronische onderdelen uit te schakelen. U kunt opsporingen verrichten in de bodem, muren van beton en bakstenen. Het kabeldetectiesysteem bestaat uit een signaalgenerator voor leidingen met en zonder spanning, evenals een ontvanger. De signaalgenerator voert hoogfrequente elektromagnetische signalen in leidingen in. Deze signalen worden door de ontvanger langs de leiding in akoestische en visuele signalen omgezet. De signaalsterkte wordt gebruikt om de leiding te lokaliseren. In de signaalgenerator kan de signaalsterkte worden afgesteld, evenals het zoekkanaal. Omdat dit ook op het beeldscherm van de ontvanger wordt aangegeven, kunt u tegelijkertijd met verschillende zenders werken, zonder dat deze elkaar beïnvloeden. Hier heeft u toegang tot algemene informatie en kunt u de kabeldetector vinden die u nodig mocht hebben. Mocht u vragen hebben over de kabeldetector PCE-CL 10 raadpleeg dan de volgende data sheet of bel ons: +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze kabeldetector en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Kabeldetector PCE-CL 10   Gebruikshandleiding van de Kabeldetector PCE-CL 10 bekijken / afdrukken   CE Certificaat van de Kabeldetector PCE-CL 10   Video van de Kabeldetector PCE-CL 10   Software van de Kabeldetector PCE-CL 10   Productblad van de Kabeldetector PCE-CL 10

De Kabeldetector PCE-CL 10

- Het opsporen van leidingen in plafonds, muren
  en vloeren
- Het opsporen van leidingonderbrekingen,
  schakelaars en zekeringen
- Lokalisatie van kortsluitingen
- Het opsporen van aardsluitingen bij driefasige
  stroomnetwerken
- Het volgen van mantelbuizen, waterleidingen en
  verwarmingsbuizen
- Indeling van aangelegde leidingen

Display van de Kabeldetector PCE-CL 10
Dankzij de achtergrondverlichting kunnen de gegevens ook bij slecht licht goed afgelezen worden.

Functies van de componenten en technische specificaties van de kabeldetector PCE-CL 10

Algemeen



Bedrijfstemperatuur / vochtigheid

0 ... 40 ºC / máx. 80% RV

Opslagtemperatuur / vochtigheid

-20 ... +60 ºC / máx. 80% RV

Ontvanger



Automatische uitschakeling

na ca. 5 minuten

Stroomverbruik

máx. 40 mA

Beeldscherm

LCD met staafdiagram

Batterij

9 V batterij

Afmetingen

192 x 61 x 37 mm

Gewicht

ca. 180 g

Signaalgenerator



Maximale spanning

400 V AC (0-60 Hz
400 V DC)

Zendfrequentie

125 kHz

Beeldscherm

LCD

Automatische uitschakeling

na ca. 1 uur

Stroomverbruik

máx. 18 mA

Batterij

9 V batterij

Zekeringen

Flink, 0,5 A / 500 V, 6,3 x 32 mm

Overspanningscategorie

CAT III / 300 V

Afmetingen

130 x 69 x 32 mm

Gewicht

130 g

De Kabeldetector PCE-CL 10 in gebruik bij het zoeken van een zekering
De kabeldetector PCE-CL 10 bij het zoeken van de desbetreffende zekering

De Kabeldetector PCE-CL 10 en accessoires worden bewaard in een koffer
De bij de zending ingesloten accessoires van de kabeldetector PCE-CL 10 kunnen gemakkelijk in de koffer bewaard worden

Inhoud van de zending
1 x kabeldetector PCE-CL 10 bestaande uit: 1 x koffer met signaalgenerator, 1 x ontvanger, 2 x batterijen, 2 x testkabels, 2 x krokodilklemmen, 2 x klemmen en 1 x gebruiksaanwijzing
