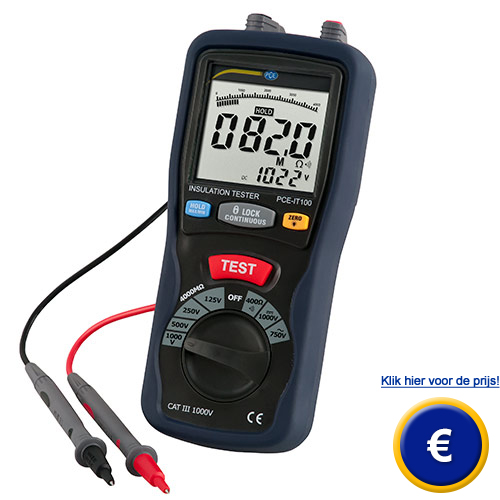

Isolatietester PCE-IT100
voor isolatieweerstanden tot 4000 MΩ / CAT III 1000 V / eenvoudige bediening / max.-/min.-waarde functie

De isolatietester PCE-IT100 bepaalt, met testspanningen van 125 V, 250 V, 500 V en 1000 V, de isolatieweerstand tot max. 4000 MΩ. Aanvullend kan met het meetapparaat de meting van weerstanden tot 400 Ω doorgevoerd worden en beschikt de meter over een meetfunctie voor wissel- en gelijkspanning. Bovendien beschikt de meter over een continuïteitstestfunctie met pieptoon. Naast een data-hold-functie voor het vasthouden van de actuele meetwaarde, kan tevens bij de spannings- en ohm-meting gekozen worden om de max.- of min.-waarde op te slaan.

Het display van de isolatietester is ook onder zware omstandigheden goed af te lezen, dankzij de grote cijfergrootte en de achtergrondverlichting. De grote bedientoetsen en de draaischakelaar voor de selectie van de meetfunctie maken een eenvoudige bediening van de isolatietester mogelijk. Het testapparaat wordt compleet geleverd, inclusief: een set meetkabels met insteeksondes, een 1 meter lange meetkabel met alligatorclip, 6 AA batterijen, een polsband, handige draagkoffer en handleiding.

Mocht u vragen hebben over de isolatietester, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)53 - 737 01 92. Onze technici en ingenieurs zullen u graag met raad bijstaan over de isolatietester en over ieder willekeurig product van onze regelings- en controlesystemen, meetinstrumenten of weegschalen van PCE Benelux.

Isolatietester PCE-IT 100   Gebruikshandleiding van de isolatietester PCE-IT 100 bekijken / afdrukken   Productblad van de isolatietester PCE-IT 111

- Groot meetbereik
- 4 Verschillende testspanningen tot 1 kV
- Auto-Power-Off-functie
- Veiligheid: EN 61010-1, CAT III 1000 V

- Dual-display met achtergrondverlichting
- Levering incl. draagkoffer
- Enkele en continue metingen
- ISO-Kalibratie optioneel verkrijgbaar

Technische specificaties
Meetbereiken
AC-Spanning (40 ... 400 Hz)
DC-Spanning
Weerstand
Isolatieweerstand
750 V
1000 V
40 Ω / 400 Ω
4 MΩ / 40 MΩ / 400 MΩ / 4000 MΩ
Resolutie
AC-Spanning
DC-Spanning
Weerstand
Isolatieweerstand
1 V
1 V
0,01 Ω / 0,1 Ω
0,001 MΩ / 0,01 MΩ / 0,1 MΩ / 1 MΩ
Nauwkeurigheid
DC-Spanning
AC-Spanning
Weerstand
±1,2 % ±10 dgt
±0,8 % ± 3 dgt
±1,2 % ± 3 dgt
Isolatieweerstand
125 V


250 V


500 V


1000 V
±(2 % + 10 dgt) / ±(2 % + 10 dgt) /
±(4 % + 5 dgt) / ±(5 % + 5 dgt)

±(2 % + 10 dgt) / ±(2 % + 10 dgt) /
±(3 % + 5 dgt) / ±(4 % + 5 dgt)

±(2 % + 10 dgt) / ±(2 % + 10 dgt) /
±(4 % + 5 dgt) / ±(4 % + 5 dgt)
±(3 % + 10 dgt) / ±(2 % + 10 dgt) /
±(2 % + 5 dgt) / ±(4 % + 5 dgt)
Continuïteitstestfunctie  pieptoon: ≤ 35 Ω, teststroom ≤ 200 mA
Apparaat voeding  6 x 1,5 V AA batterij
Omgevingscondities
0 ... 40 °C / < 80 % r.v. (bij gebruik)
-10 ... 60 °C / < 70 % r.v. (tijdens opslag)
Afmetingen  200 mm x 92 mm x 50 mm
Gewicht  700 g (met batterij)
Normen  IEC10101, CAT III 1000 V

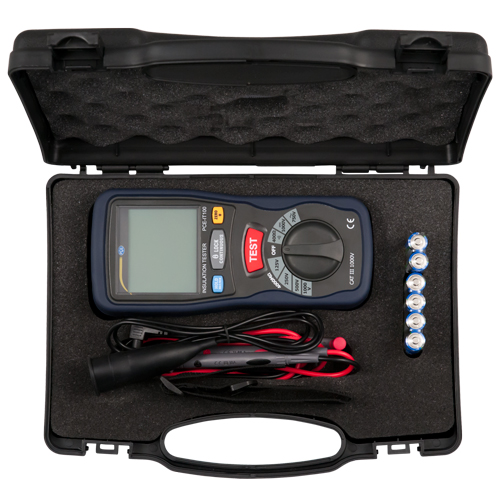

Leveromvang
1 x set meetkabels met insteeksondes
1 x 1 meter lange meetkabel met alligatorclip
6 x AA batterij
1 x polsband
1 x draagkoffer
1 x handleiding
Na te leven grenswaarden voor de isolatiemeting:

- Bij nieuwe installaties (niet-vochtige ruimtes): 1000 Ohm x Volt van de bedrijfsspanning
(bijv. bij 230 Volt >230 kOhm)
- Bij nieuwe installaties (niet-vochtige ruimtes/buiten): 500 Ohm x Volt van de bedrijfsspanning
- Geaarde apparaten: 1000 Ohm x Volt van de bedrijfsspanning
- Apparaten met veiligheidsisolatie: 2 MOhm
- Elektrisch gereedschap: 2 MOhm
- Lage veiligheidsspanning: 250 kOhm
- Elektrische meetapparaten: 5 MOhm
- Gangbare test spanningen zijn: 100 Volt voor laagspannings- en telecommunicatiesystemen, 500 Volt voor installatie in gebouwen en huishoudelijke apparaten en 1000 Volt voor laagspanningsmotoren en transformatoren
