Isolatiemeter PCE-IT 55
CAT III 1000 V / voor isolatieweerstanden tot 2000 MΩ

De isolatiemeter bepaalt isolatieweerstanden tot een maximum van 2000 MΩ (voor hulpspanningen van 250, 500 en 1000 V). Bovendien biedt deze isolatiemeter de mogelijkheid om gelijk- en wisselstromen tot maximaal 750 V / 1000 V en weerstanden tot maximaal 2 kΩ te meten. Hij beschikt over doorgangscontrole en een geïntegreerd waarschuwingssignaal. De meetwaarden kunnen worden ingesteld door op een toets te drukken. Het apparaat voldoet aan DIN 57411 deel 1 / VDE 0411 deel 1, beschermingsmaatregelen voor elektronische meetapparatuur (IEC1010-1) en DIN VDE 0413 (isolatiemeters). Het apparaat wordt met een fabriekskalibratie geleverd en beschikt over een optionele laboratoriumijking en ISO-certificaat (bij de bestelling of jaarlijkse herkalibratie). Hier vindt u een overzicht van alle isolatiemeters. Mocht u vragen hebben over de isolatiemeter, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze isolatiemeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Isolatiemeter PCE-IT 55   Gebruikershandleiding van de isolatiemeter PCE-IT 55 bekijken/afdrukken   Productblad van de isolatiemeter PCE-IT 55

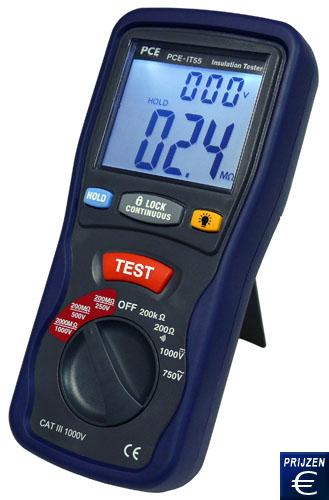

Isolatiemeter PCE-IT 55

De belangrijkste voordelen van de isolatiemeter zijn:

- Voldoet aan IEC1010-1,
  CAT III 1000 V
- Groot dual beeldscherm met
  achtergrondverlichting
- Mogelijkheid om afzonderlijke en
  langdurige metingen
  met de "LOCK" toets uit te voeren
- Indicator voor overbereik en
  batterijstatus

- Automatische uitschakeling om de
  levensduur van de batterij te
  beschermen
- Compleet geleverd (klaar voor
  gebruik) in een draagtas
- Optioneel ISO kalibratiecertificaat

Technische specificaties van de isolatiemeter

Meetbereik AC wisselspanning 0 ... 750 V
  DC gelijkspanning 0 ... 1000 V
  Weerstand 0 ... 200 Ω / 200 ... 2000 Ω
  Isolatieweerstand 0 ... 200 MΩ / 200 ... 2000 MΩ
Resolutie AC wisselspanning 1 V
  DC gelijkspanning 1 V
  Weerstand 0,1 Ω / 1 Ω
  Isolatieweerstand 100 kΩ ...1 MΩ
Nauwkeurigheid AC wisselspanning ± 1,2 % ±10 dgts
  DC gelijkspanning ± 0,8 % ± 3 dgts
  Weerstand ± 1,0 % ± 2 dgts
  Isolatieweerstand ± 3,5 % ± 5 dgts
Testspanningen   250 V - 200 MΩ
    500 V - 200 MΩ
    1000 V - 2000 MΩ
Doorgangscontrole Piepgeluid: ≤ 40 Ω, teststroom ≤ 200 mA
Voeding 6 AA-batterijen van 1,5 V
Omgevingscondities 0 ... 40 °C / < 80 % H.r.
Afmetingen 200 mm x 92 mm x 50 mm
Gewicht 700 g
Normen IEC10101, CAT III 1000 V

Inhoud van de zending van de isolatiemeter
1 x isolatietester PCE-IT 55, 1 x testkabels, 1 x uitneembare tang met 1m kabel, 6 x batterijen, 1 x steun voor het vervoer, 1 x gebruiksaanwijzing en 1 x transportkoffer

Isolatiemeter PCE-IT 55 leveromvang
Beschikbare optionele producten
- Kalibratiecertificaat bijvoorbeeld om te voldoen aan DIN ISO 9000.

De ISO certificatie bevat een laboratorium-ijking inclusief controle certificaat met alle meetwaarden.
Certificaat voor isolatiemeter PCE-IT 55
Informatie over de isolatietester
De isolatiemetingen moeten in elke nieuwe installatie, verbouwing, reparatie en verandering worden verricht. Er is bovendien voorgeschreven dat ze in industriële installaties in vooraf vastgestelde tijdsintervallen moeten worden herhaald . In de private sector wordt geadviseerd om periodiek de staat van de installaties te herzien, want de isolatiewaarden verslechteren als gevolg van veroudering, weersomstandigheden, beschadiging, enz.

Isolatiemeter PCE-IT 55 meting

De grenswaarden van de isolatiemetingen die in acht moeten worden genomen
- In nieuwe installaties (droge ruimten): 1000 Ω x V van de bedrijfsspanning (bijv. met 230 V
  >230 kΩ)
- In nieuwe installaties (vochtige ruimtes, in de buitenlucht): 500 Ω x V van de bedrijfsspanning
- Geaarde apparaten: 1000 Ω x V van de bedrijfsspanning
- Apparaten met beschermingsisolatie: 2 MΩ
- Elektrisch gereedschap: 2 MΩ
- Kleine spanning: 250 kΩ
- Elektrische meters: 5 MΩ
De meest gangbare testspanningswaarden zijn 100 V voor laagspanningsinstallaties en telecommunicatiefaciliteiten, 500 V voor installaties in gebouwen en huizen en 1000 V voor laagspanningsmotoren en transformatoren.
