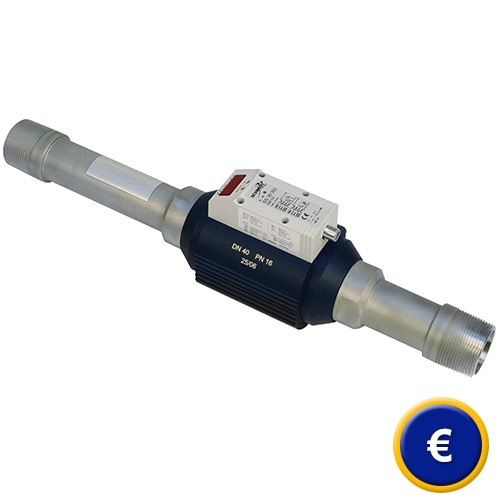

Inline-Stromingssensor SS 30.30x
Inline stromingssensor voor metingen van volumestroom / voor perslucht en gassen / eenvoudige installatie / zeer laag drukverlies

Met deze inline-stromingssensor beschikt u over een apparaat dat een nauwkeurige meting kan uitvoeren van de volumestroom in perslucht en gassen. De inline-stromingssensor is vereist in de industrie, waar lucht of gassen door leidingen worden vervoerd, verbruikt of uitgestoten. De inline-stromingssensor wordt speciaal aanbevolen als men schone en druppelvrije perslucht, stikstof en andere gassen door leidingen voert. Met behulp van de 2 toetsen is de inline-stromingssensor veelvuldig configureerbaar, wat maakt dat de sensor eenvoudig te gebruiken is. De geïntegreerde meetafstand van de inline-stromingssensor is zeer geschikt voor een eenvoudige installatie. Deze meetafstand maakt een directe meting mogelijk, met zeer gering drukverlies. De inline-stromingssensor-serie is zeer divers inzetbaar omdat deze sensoren, afhankelijk van het apparaat, de stroomsnelheid, de totale hoeveelheid of de temperatuur van het medium kunnen meten. De gemeten waarden worden vervolgens weergegeven op het display. Deze geeft ook de instelling van de meeteenheid weer en de meetwaarde- demping. De inline-stromingssensor heeft een meetbereik, bij een standaard volumestroommeting, tot 712 m³ / h en bij een temperatuurmeting tot 60 °. Deze metingen kunnen probleemloos weergegeven worden, zelfs bij een druk van maximaal 16 bar. Mocht u vragen hebben over de inline-stromingssensor SS 30.30x, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze stromingssensor en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Eenvoudige installatie
- Directe meting van de standaard
  volumestroom
- Zeer gering drukverlies
- LED-display

- Weergave van het debiet
- Configuratie via het display
- Totale hoeveelheid luchtstroom wordt
  weergegeven
- Tot 16 bar druk

Technische specificaties van de inline-stromingssensor SS 30.30x

Technologie / Constructie

Thermische Inline-stromingssensor

Meet- grootte (MB)

0.25 ... 76.3 norm m³ / h (SS 30,300)
0.8 ... 229 norm m³ / h (30.301 SS)
1.5 ... 417 norm m³ / h (30 302 SS)
3.0 ... 712 norm m³ / h (SS 30,303)
(Bij 20 ° C en 1013,25 hPa)

Meetnauwkeurigheid Flow

± (3% v. MW. + 0,3% v. MBE.)
(Met luchtkwaliteit klasse 141)

Meetwaarde demping DAP

0 / 0,2 / 0,4 / 0,6 / 0,8 / 1 s
Standaard: 0,6 s

Response (DAP = 0 s)

<0,1 s

Temperatuurnauwkeurigheid

≤ ± 2 ° C
bij maximaal debiet

Meetrichting
Medium

Eenrichtings
Schone en druppelvrije perslucht, stikstof,
andere gassen op aanvraag

Media weerstand

Luchtkwaliteit klasse 141 of 344
(DIN 8573-1)

Druksterkte

16 bar

Relatieve vochtigheid

≤ 90%

Bedrijfstemperatuur

Medium: 0 ... 60 ° C
Elektronica: 0 ... 60 ° C

Afmetingen meetbuis
(Afhankelijk van type)

Ø Binnenkant: 16,1 mm ... 51 mm
Lengte: 300 mm ... 475 mm

Afmetingen meetbuis
(Afhankelijk van type)

Ø Buitenkant: DN 15 ... DN 50
Aansluiting: externe schroefdraad R1 / 2 ... R2

Uitgang 1 (OUT 1)
schakelbaar naar

Schakeluitgang
Pulsuitgang

Uitgang 2 (OUT 2)
schakelbaar naar

Schakeluitgang
4 ... 20 mA

Configureerbaarheid
schakeluitgang

Schakelwaarde / venster / hysteresis / opener / sluiter

Interpretatie digitale uitgang
(schakel en pulse)

PNP (high-side driver voor USB)
≤ 250 mA; Spanningsdaling <2 V

Belasting Analoge uitgang

≤ 500 Ω

Display

4-cijferig LED-display
7 segment, 7 mm, rood

Voedingsspanning UB

19 ... 30 V DC

Stroomverbruik

<100 mA (zonder uitgangsbelasting)

Elektrische aansluiting

4-pin connector, M12

Beschermingsgraad

IP 65

Materiaal elektronica behuizing

PBT, glasvezel versterkt

Materiaal sensor element

Keramisch, glas gepassiveerd

Materiaal sensor pijp

Roestvrij staal 1.4301

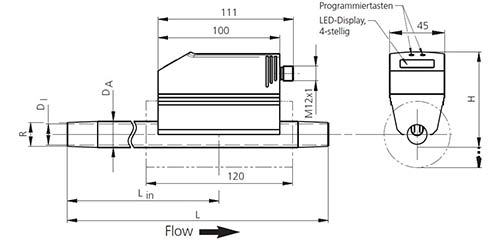

Afmetingen van de inline-stromingssensor SS 30.30x

Sensor

Lengte
L [mm]

Ingang- pijp
Lin [mm]

Buiten Ø
DA [mm]

Binnen Ø
DI [mm]

Hoogte
H [mm]

Procesaansluiting
R.

SS 30.300

300

210

21,3

16,1

76,8

R1/2

SS 30.301

475

375

33,7

27,3

88,5

R1

SS 30.302

475

275

42

39

120

R1 1/2

SS 30.303

475

275

54

51

133

R2

Omvang van de levering van de inline-stromingssensor SS 30.30x
1x Inline-Stromingssensor (afhankelijk van de uitvoering), 1 x knelkoppeling van messing, 1 x handleiding
