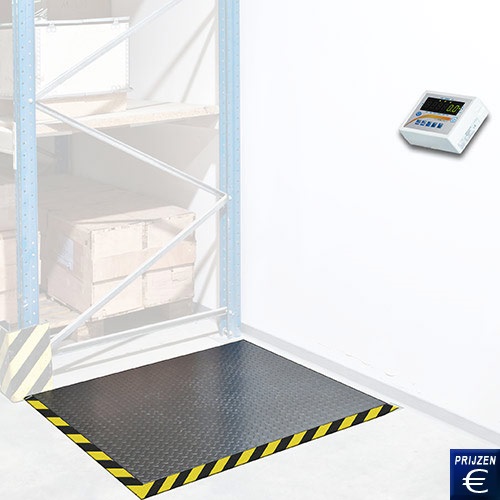

Toetsbare inbouwweegschaal PCE-SD…F Serie
Toetsbare inbouwweegschaal tot 6.000 kg / Resolutie vanaf 0,5 kg / Weegcellen IP67 /Stuktelfunctie / Optelfunctie / RS-232 interface / Weegschaal van gelakt staal / Verwijderbaar weegschaalplateau / Montageframe optioneel

De toetsbare inbouwweegschaal is gemaakt voor inbouwdoeleinden en wordt indien gewenst optioneel met montageframe geleverd. Dit apparaat wordt naar klasse II geijkt en wordt voor 2 jaar goedgekeurd door bewaring van goederen. De displaykabel van de inbouwweegschaal is 5m lang en voorzien van een stekkerverbinding, wat een probleemloze plaatsing in een kabelkanaal mogelijk maakt, zonder dat na-ijking van de inbouwweegschaal noodzakelijk is. Met het verwijderbare weegplateau is een geschikte installatie van de inbouwweegschaal mogelijk. De display van de weegschaal is naar IP54 normen beschermd en heeft een houder voor een tafel of voor wandmontage. Optioneel kunt u een passend statief bestellen en via de RS-232 interface kan een programmeur de weegschaal gemakkelijk in het bestaande IT-systeem implementeren. De weegschaal is ook als RVS-versie beschikbaar. Voor bijzondere industriële toepassingen bieden wij analoge interfaces als 4-20 mA of 0-10 V alsmede 3 potentiaalvrije contacten aan. Mocht u vragen hebben over de PCE-SD, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze weegschaal en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Stuktelfunctie
- Procent % Vergelijkingsweging
- Filter (Reactietijd) instelbaar
- Dier weegfunctie
- Een tarawaarde op te slaan
- Tolerantiebepaling gewicht min / ok
  / max
- Optelfunctie meerdere wegingen
- Gemiddelde gewichtsbepaling

- Gemengde samenstelling van gewicht
- Instelbare bidirectionele RS-232
  interface
- Statistiekfunctie
- Instelbare automatische uitschakeling
- Bruto / Netto knoppen op de display
- Menu vrij instelbaar
- Onderhoudsvrije componenten
- Optioneel: USB, LAN of 4-20 mA

Gedetailleerde beelden van de inbouwweegschaal

Technische specificaties

IJking

Controleerbaar naar Klasse M III (geijkt geleverd)

Tarrabereik

Meervoudig tarra over het volle weegbereik.

Responstijd

<4 s

Display

LED met 20 mm cijferhoogte

Kabellengte

stekker 5 m

Weeg eenheden

kg / Stk. / lb

Interface

Bidirectionele RS-232
Interface beschrijving, optioneel USB, LAN, 4-20 mA, 0-10V, OC

Weegplateau

Geribbeld gelakt staal (afschroefbaar)

Meeteenheden

Instelbaar (N, kg, lbs)

Inzettemperatuur

-10 °C ... +40 °C

Stroomvoorziening

~230V 50Hz 8VA (Schukostekker)

Bescherming

Cellen IP 67 / Display IP54

Voor de inbouw heeft u de tekeningen en afmetingen van de fundamenten alsmede het kader, volgt u hiervoor de links onder de beelden.

Dwarsdoorsnede van de kuil

Kader voor de inbouwweegschaal

Bovenaanzicht van de kuil

Dwarsdoorsnede van de verstelbare voeten.

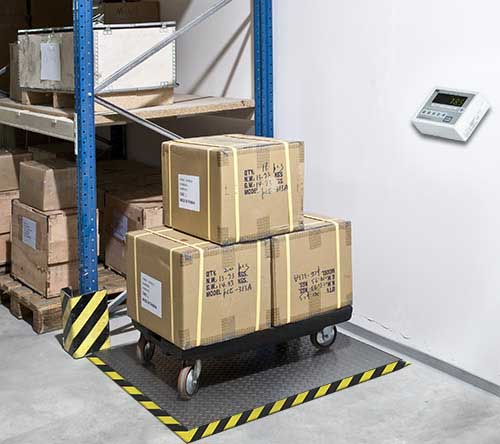

Verbouwde inbouwweegschaal bij een wareningangcontrole, comfortabel wegen zonder obstakels

Omvang van de levering
1 x Inbouwweegschaal, 1 x Display, 4 x Fixeerplaten, 1 x Handleiding

Optionele toebehoren

Statief
De display, de controleerbare / geijkte inbouwweegschaal, is met een universele houder voorzien. Dit geeft u de mogelijkheid om de display veilig aan de muur, op de tafel of op het optioneel verkrijgbare ca. 80cm hoge RVS statief tem monteren.
Art.-Nr. PCE-M-STATIV

Bodem inbouwkader
Om de weegschaal in te bouwen, moeten de kanten van de kuil gezekerd worden. Dit kader kan bestel worden, indien de gebruiker zelf geen zekering heeft. De afmetingen vindt u hier.
Art.-Nr. PCE-SD-F-Frame-1515

Interfaces
Omdat de meeste PC´s geen RS-232 interface meer hebben, bieden wij de mogelijkheid om en inbouwweegschaal ook met een USB of LAN interface te voorzien.
RS-232 Interface Art.-Nr. AF-RS232-PCE
RS-485 Interface Art.-Nr. AF-RS485-PCE
USB Interface Art.-Nr. AF-USB-S
LAN Interface Art.-Nr. AF-LAN-S

Software Procell
De software kan een toetsenbord simuleren en de data bijv. direct in Excel met tijd en datum overdragen. De mogelijkheid bestaat om de data op de achtergrond als TXT-bestand op te slaan..
Art.-Nr. PCE-SOFT-Procell

USB geheugenadapter
Wanneer er geen PC of printer aangesloten is, kunnen de weegdata met tijd en datum als TXT-bestand op een USB opgeslagen worden. De aansluiting vindt plaats via de RS-232 interface en de adapter vereist een externe voeding (AC adapter meegeleverd).
Art.-Nr. PCE-USM

Analoge uitgang 4-20 mA of 0-10 V
De 16 Bit analoge uitgang zet het gewicht in mA of V om, waarmee bijvoorbeeld de SPS controle kan reageren. Voorbeeld met 4-20 mA: Wanneer de inbouwweegschaal 0 kg weegevert levert de analoge interface 4 mA en bij de maximale belasting 20 mA. De 20 mA/10V grens kan individueel ingesteld worden.
Art.-Nr. AF-4-20mA-PCE
Art.-Nr. AF-0-10V-PCE

Potentiaalvrije contacten
Deze uitgang wordt ook als OC of galavanisch gescheiden uitgang genoemd. Dat betekent dat bij vooraf ingestelde gewichtsgrenzen bijv. MIN / OK / MAX, de inbouwweegschaal tot drie contacten kan schakelen. De schakeling kan als puls of duurimpuls ingesteld worden.
Art.-Nr. AF-TSD

Printer
Voor een directe print van de resultaten (bijv. voor documentatie). De RS-232-kabel en 240 V. netadapter worden meegeleverd. De papierbreedte bedraagt 112mm. (incl. 1 rol)
Art.-Nr. PCE-BP 1

Stoplicht
Met dit stoplicht kunt u de grensbereiken zichtbaar maken om zo onachtzaamheid van het personeel uit te sluiten. Is het gewint beneden de ondergrens, dan brand de gele lamp, tussen de onder- en bovengrens is het licht groen, en boven de bovengrens brand er een rood licht.
Art.-Nr. PCE-CSD

RS-232-Kabel
De seriële kabel RS-232 is ca. 1 m lang en heeft de juiste pin-out 2-3 / 3-2 / 5-5 die voor de bidirectionele communicatie met de PC noodzakelijk is.
Art.-Nr. PCE-BDM-RS232

USB-adapter
Het gaat hier om een adapter van RS-232 interface Sub D 9 naar USB. Hiervoor is nog een seriële kabel nodig waar de verpoling juist geschakeld is.
Art.-Nr. RS232-USB
