Inbouwinstrument PCE-N30H
Gelijkstroom- en spanningsingang / 5-cijferige weergave / Interne real-time klok, optionele Open Collector uitgang / Front IP 65

Dit inbouwinstrument biedt de mogelijkheid om gelijkspanning tot 600 V en gelijkstroom tot 6 A te meten. Daarmee is de PCE-N30H ideaal voor bewaking van gelijkstroom en gelijkspanning. Het inbouwinstrument beschikt over een 5-cijferige LED weergave, welke bij het bereiken van verschillende grenswaarden van kleur kan veranderen. Het ingangssignaal is met hulp van 21 waarden vrij schaalbaar. Meetcurven (zonder lineair karakter) kunnen afgebeeld worden. De ingebouwde real-time klok zorgt ervoor dat de actuele tijd zichtbaar is. Via de optionele programmeerbare analoge uitgang kunnen de gemeten waarden afgegeven worden. Deze functie maakt het bijvoorbeeld mogelijk om de gemeten gegevens te loggen. In verbinding met de analoge uitgang is het inbouwinstrument uitgerust met een RS485-interface, welke over de Modbus RTU protocol met andere meters kan communiceren. Hier vindt u een overzicht van andere inbouwinstrumenten. Mocht u vragen hebben over het inbouwapparaat, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over dit inbbouw instrument en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Inbouwinstrument PCE-N30H   Gebruikshandleiding van het Inbouwinstrument PCE-N30H   CE Certificaat van het Inbouwinstrument PCE-N30H   Video van de Inbouwinstrument PCE-N30H   Software van het Inbouwinstrument PCE-N30H   Productblad van het Inbouwinstrument PCE-N30H

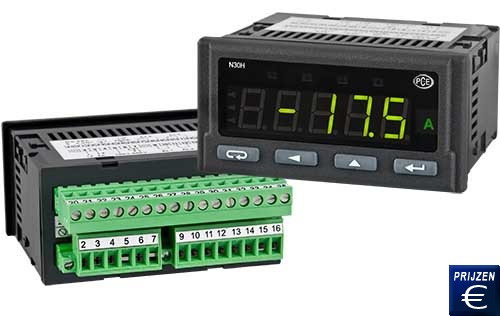

Inbouwinstrument PCE-N30H



- 21-Punt schalering
- Front IP 65
- Gelijkstroom en gelijkspanning
  meetbaar

- Twee Alarmuitgangen
- Weergave van de actuele tijd
- Optionele RS-485 interface

Technische specificaties

Meetbereik

Spanning

- 200 ... 200 V DC
- 600 ... 600 V DC

Stroom

- 2 ... 2 A DC
- 6 ... 6 A DC

Tijd

00.00 ... 23.59 uur

Schaal

21 punten

Weergave

5-cijferig 7-Segment LED-weergave, driekleurig

Weergave bereik

-19999 ... 99999

Weergave eenheid

Instelbaar (56 beschikbare eenheden)

Sensorvoeding

24 V DC, max. 30 mA

Uitgangen

2 alarmrelais
RS485-interface
4 ... 20 mA of 0 ... 10 V (programmeerbaar)
Open Collector

Bedrijfsvoorwaarden

- 25 °C ... 55 °C
25 ... 95 % rF

Opslagvoorwaarden

- 33 °C ... +70 °C
25 ... 95 % rF

Paneeluitsparing

 92 mm x 45 mm (naar DIN)

Afmetingen

96 mm x 48 mm x 93 mm

Stroomvoorziening

85 ... 253 V AC (45 ... 65 Hz) AC / DC
20 ... 40V AC (45 ... 65 Hz) AC / DC

Bescherming

Front: IP 65

Gewicht

< 200 g

Montage

Montageclips met klemschroeven
Aansluiting via de klemmenstrook

Behuizing

Robuuste kunststof behuizing

Normen

CAT III naar EN61010-1

Inbouwinstrument PCE-N30H

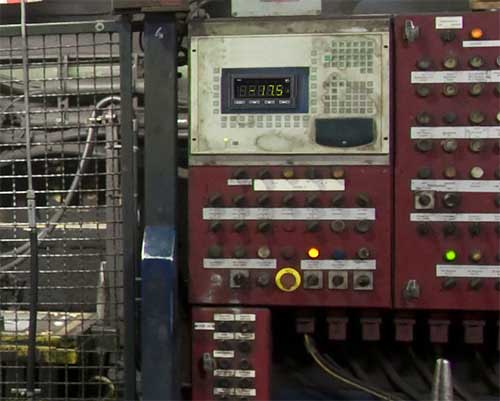

De PCE-N30H is dankzij de IP65 bescherming aan de voorkant ook in zware industriële omgevingen inzetbaar.


Omvang van de levering

1 x Inbouwinstrument PCE-N30H, Bevestigingsmateriaal, Handleiding
