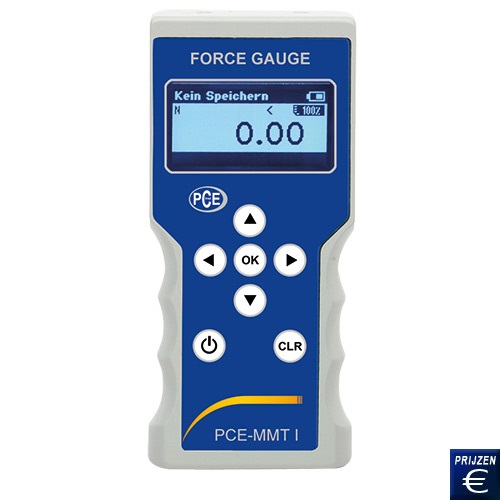

Handkrachtmeter PCE-MMT I
Universele Handkrachtmeter / meetgebied van 20 N ... 5 kN / 20 ... 5000 Hz instelbare meetfrequentie / 2 digitale open-collector uitgangen / optioneel met kracht meetstanden PCE-TF 3/5 en TF-TF 2 PCE / TF-4 instelbaar

De Handkrachtmeter PCE-MMT I wordt voornamelijk gebruikt op het gebied van kwaliteitszorg, productie, ingangscontrole en in onderzoek en ontwikkeling. De Handkrachtmeter PCE-MMT I is vooral voor het testen van de sterkte van onderdelen en componenten zoals knoppen, sloten, hendels of veren. Bovendien wordt het gebruikt om bedieningskracht controleren. De Handkrachtmeter heeft een ingebouwde kracht transducer en een intelligente processor die het mogelijk maakt nauwkeurige real-time metingen te doen en deze op het verlichte LCD-beeldscherm weer te geven in de eenheid N, kg en lb. Bovendien zijn de grenswaardesingalen op de Handkrachtmeter PCE-MMT I met behulp van 2 digitale open-collector ingangen instelbaar. Met de optionele hardware meet de Handkrachtmeter tot 5 kN bij een meetfrequentie tussen de 50 en 2000 Hz. Gemeten waarden kunnen worden opgeslagen op ht 128 kB Flash-geheugen of op de meegeleverde 2GB SD-kaart. De optioneel bestelbare software SoftPCE maakt het ook mogelijk om de data te archiveren of te analyseren op een computer. Mocht u vragen hebben over de PCE-MMT I, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze handkrachtmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

 Handkrachtmeter PCE-MMT I  Handleiding van de Handkrachtmeter PCE-MMT I  CE Certificaat van de Handkrachtmeter PCE-MMT I  Video van de Universele Handkrachtmeter PCE-MMT I   Software van de Handkrachtmeter PCE-MMT I   Productblad van de Handkrachtmeter PCE-MMT I

Handkrachtmeter PCE-MMT I

Om een goede verwerking te garanderen heeft de Handkrachtmeter een handgreep. De Handkrachtmeter PCE-MMT I kan zowel worden gebruikt met in de handel te verkrijgen Ni-Mh AA oplaadbare batterijen of met standaard batterijen. De Handkrachtmeter PCE-MMT I kan ook worden gebruikt in verbinding met de handmatige Krachtmeter PCE-TF 2 / PCE-TF 4 en de gemotoriseerde Krachtmeter PCE-TF 3 / PCE-TF 5 die ook optioneel verkrijgbaar zijn.

- 2.8’’ LCD display met
  achtergrondverlichting
- Metingen tot 5 kN
- Frequentiemeting 50 ... 2000 Hz
- Intern flash-geheugen en 2 GB
  SD-kaart

- 2 digitale open-collector-uitgangen
- Batterij of op accu gebruik
- Optionele software SoftPCE
- Geschikt voor krachtmeters uit de
  PCE-TF-Serie

Technische specificaties

Meetbereik

20 N ... 5 kN

Meetonzekerheid

≤ ± 0,05% van de nominale karakteristieke waarde

Meetfrequentie

50 ... 2000 Hz, instelbaar

Processor

32 bit RISC μProcessor, 128kB FlashA

Display

7 cijfers + komma
Achtergrondverlichting, grafisch LCD-scherm 2,8"'
(128 x 64 pixels)

A/D converter

24 bit

Analoog signaal uitgangsvermogen

0 ... 2 V DC

Beeldschermresolutie

± 50.000 digits

Grens-signalen

2 digitale open-collector-uitgang, instelbaar

Meeteenheden

Instelbaar (N, kg, lbs)

Stroomvoorziening

4 AA Ni-MH-batterijen + USB-lader
Het gebruik van standaard batterijen mogelijk

Dataopslag

128 kB Flash-geheugen

Verwisselbare SD-kaart

2 GB

Dataopslag frequentie

2.000 Hz in real-time online opslag

Data-export (USB)

Verbindt het apparaat als streaming client voor de continue overdracht van real-time meetgegevens naar de computer (...100Hz)
Export in csv-formaat mogelijk

Weergave van real-time meetgegevens

opt. Software SoftPCE
(Win XP/Vista, Win 7 und 8)

Afmetingen

170 x 75 x 35 mm (H x B x D)

Gewicht

725 ... 850 g, afhankelijk van meetbereik

Gebruikersduur

ca. 10uur

Behuizing

Gegoten aluminium behuizing volgens RAL7035
Met verzonken handgreep en de twee M6-bevestigingsgaten aan de voor- en achterzijde voor flexibele installatie in testruimte

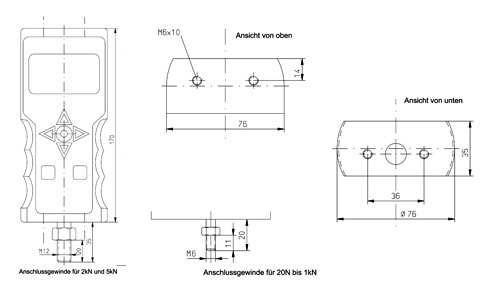

Afmetingen van de Handkrachtmeter PCE-MMT I

Handkrachtmeter PCE-MMT I

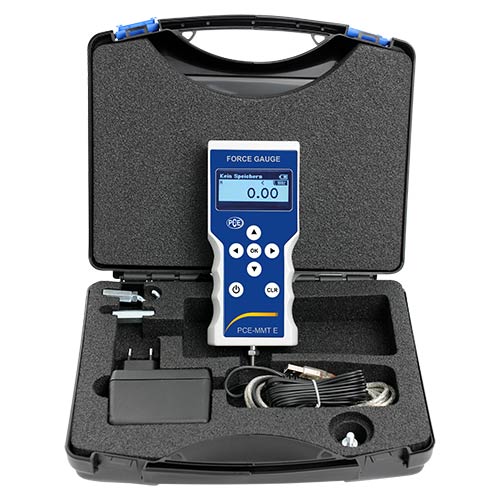

Omvang van de levering

Handkrachtmeter PCE-MMT I

1 x Handkrachtmeter PCE-MMT I, 1 x SD-geheugenkaart van 2 GB, 1 x USB-oplader 1 x USB-kabel

Handkrachtmeter PCE-MMT I

Oplaadadapter van de Universele Handkrachtmeter PCE-MMT I
In de leveromvang van de Universele Handkrachtmeter PCE-MMT I bevindt zich een USB-oplader. Met behulp van deze oplader kunnen de Ni-Mh batterijen eenvoudig opgeladen worden. Na aansluiting van de batterij duurt het complete laadproces 10uur. Als alternatief kan de Universele Handkrachtmeter PCE-MMT I ook met batterijen uitgerust worden.

USB-datakabel voor Universele Handkrachtmeter PCE-MMT I
Ook is er een USB-kabel standaard bij de universele koppelmeter PCE-MMT meegeleverd. Deze USB-kabel maakt het mogelijk om de gemeten waarden zeer snel over te zetten naar een computer om het daar op te slaan, te verwerken en te archiveren. Voor data-analyse kunt u het softwareprogramma optioneel SoftPCE bestellen. Met deze software kunnen de real-time meetgegevens worden getoond.

Handkrachtmeter PCE-MMT I


Optionele accessoires voor de Handkrachtmeter PCE-MMT I

Handkrachtmeter PCE-MMT I

Accessoires voor de Handkrachtmeter PCE-MMT I voor een meting van 20N tot 1kN
Hitch + adapter
(Breedte: 19 mm, lengte: 52 mm)
Extensie
(Lengte: 47 mm)
Rond drukstuk
(Lengte: 25 mm, ø 27 mm)

Accessoires voor de Handkrachtmeter PCE-MMT I voor een meting van 2kN tot 5kN
Drukstuk
(Lengte: 32 mm, ø 18mm)
Verbindingsstuk
(Lengte: 36 mm)
Extensie
(Lengte 68 mm)
Optioneel sleepoog
(Breedte: 54 mm, lengte: 53 mm)

Handkrachtmeter PCE-MMT I

Handkrachtmeter PCE-MMT I

Handmatige kracht- en drukmeter
PCE-TF 2 (voor meetstand PCE-TF 2)
Krachtbereik ≤ 1000 N
Totale hoogte  680 mm
Totale breedte 290 (200) mm
Totale diepte  300 mm
Totale slag 495 mm
Werkruimte (B / D)  200 / 150 mm
Travers boorgat Ø 14 mm
Boring bodemplaat M8
Gewicht ca. 10 kg
Aandrijving Handmatige slinger

Gemotoriseerde kracht- en drukmeter PCE-TF 3 (voor meetstand PCE-TF 3)
Krachtbereik ≤ 1000 N
Totale hoogte 885 mm
Totale breedte 300 mm
Totale diepte 360 mm
Totale slag 550 mm
Werkruimte (B/D) 120 / 110 mm
Travers boorgat  Ø 14 mm
Boring bodemplaat  M8
Gewicht ca. 21 kg
Aandrijving  Gemotoriseerd
(230 V / 50 Hz
/ 1 A)

Handkrachtmeter PCE-MMT I

Handkrachtmeter PCE-MMT I

Handmatige kracht- en drukmeter
PCE-TF 4 (voor meetstand PCE-TF 4)
Krachtbereik ≤ 5000 N
Totale hoogte  870 mm
Totale breedte 590 (485) mm
Totale diepte  310 mm
Totale slag 590 mm
Werkruimte (B / D)  341 / 310 mm
Travers boorgat M12
Boring bodemplaat M12
Gewicht ca. 32 kg
Aandrijving Handmatige slinger

Gemotoriseerde kracht- en drukmeter PCE-TF 5 (voor meetstand PCE-TF 5)
Krachtbereik ≤ 5000 N
Totale hoogte 870 mm
Totale breedte 485 mm
Totale diepte 310 mm
Totale slag 620 mm
Werkruimte (B / D) 345 / 310 mm
Travers boorgat  M12
Boring bodemplaat  M12
Gewicht ca. 43 kg
Aandrijving  Gemotoriseerd
(230 V / 50 Hz
/ 1 A)

Handkrachtmeter PCE-MMT I

Handkrachtmeter PCE-MMT I

Handkrachtmeter PCE-MMT I
Ringschroef voor de Handkrachtmeter PCE-MMT I

Ook optioneel verkrijgbaar bij de Universele koppelmeter PCE-MMT E
2-punts kalibratie voor de analoge krachtsignaaluitgang
Aansluiten van een incrementele encoder input voor positie of hoekmeting

Naar de Handkrachtmeter PCE-MMT I Van de Handkrachtmeter PCE-MMT I
