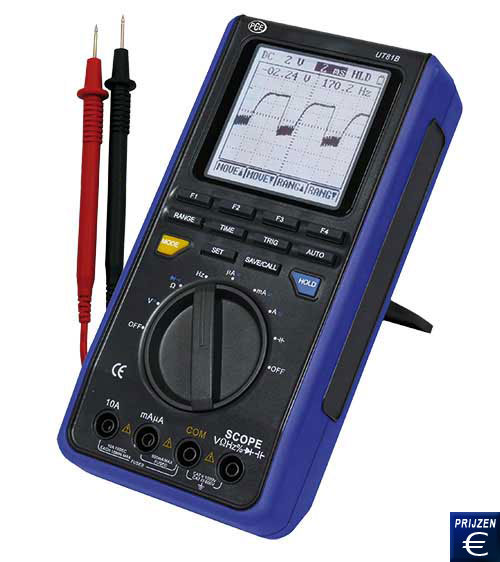

Handheld Oscilloscoop PCE-UT 81B
bandbreedte 8 MHz / integreert een multimeter / frequentieteller / USB-poort / intern geheugen / capaciteitsmeter

De digitale handheld oscilloscoop PCE-UT 81B is een multifunctionele meter, zodat u met meerdere applicaties kunt werken. De combinatie van oscilloscoop en multimeter zorgt ervoor dat deze handheld oscilloscoop een ideaal hulpmiddel is voor een specialist die in situ repareert, maar ook dat de professionals deze meter in hun werkplaats kunnen hebben. Het zwart-wit LCD-scherm met een resolutie van 160 x 160 pixels is makkelijk leesbaar, dankzij zijn achtergrondverlichting. Dankzij de "Auto-Set" toets kunt u snel en gemakkelijk werken. Bovendien heeft de oscilloscoop een intern geheugen waarmee u tot 10 signalen op het scherm voor verdere analyse kunt herstellen. De geïntegreerde multimeter is met standaard functies uitgerust : spannings- , stroom en weerstandsmeting evenals de continuïteit test en diodetest. Hij beschikt ook over extra functies zoals het meten van de frequentie en de capaciteit. In de modi van spannings-, stroom- en frequentiemetng kunt u alleen de meetwaarde of de meetwaarde met de golfvormen selecteren om ze op het scherm te zien. Via de optisch geïsoleerde USB-poort kunt u de meetwaarden en de ontwikkeling van de signalen van de handheld oscilloscoop op uw computer overzetten. Met behulp van een computer kunt u waarden gedurende een langere tijd registreren. Mocht u vragen hebben over de handheld oscilloscoop PCE-UT 81B, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze multimeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Meetsnelheid van 40 MS/s
- Analoge Bandbreedte: 8 MHz
- Zelfinstellende multimeter
- Auto-Set voor een eenvoudig gebruik
- Grafische display met
  achtergrondverlichting(160 x 160 pixels)

- Intern geheugen voor maximaal 10 beelden
- USB-interface voor DMM meetwaarden en
  overdracht van de meetgolven.
- Datalogging functie in aansluiting op een PC.
- Veiligheid: CAT II/1000 V, CAT II/600V
- ISO-kalibratie met certificatie, optioneel

Technische specificaties

Oscilloscoop

Ingangskanalen

1

Breedte van de frequentieband

8 MHz

Meetsnelheid

40 MS/s

Ingang

AC, DC

Ingangsimpedantie

10 MΩ

Nauwkeurigheid

Verticaal: ± 5,0% + 1 Pix.
Horizontaal: ± 0,1% + 1 Pix.

Input bescherming

1000 V (piek-piek)

Verticale afwijking

20 mV/div ... 500 V/div

Horizontale afwijking

100 ns ... 5 s/div

Trigger

positieve of negatieve flank

A/D transducer video

Resolutie: 8 bit

Geheugen meetgolven

10 curves

Multimeter

Bereik selectie

automatisch, handmatig

Spanningsmeetbereik DC

400 mV - 400 V / (±0,8 % + 8 digits)
1000 V / (±0,1 % + 8 digits)

AC-spanningsbereik (40 tot 400 Hz) / precisie

4 V - 400 V / (±1 % + 15 digits)
750 V / ± (1,2 % + 15 digits)

Stroombereik DC / precisie

400 µA - 4000 µA / ± (1,0 % + 8 digits)
40 mA - 400 mA / ± (1,2 % + 8 dígits)
4 A - 10 A / ± (1,5 % + 8 dígits)

Stroombereik AC / precisie

400 µA - 4000 µA / ± (1,5 % + 8 dígits)
40 mA - 400 mA / ± (2 % + 8 dígits)
4 A - 10 A / ± (2,5 % + 5 dígits)

Weerstand bereik / precisie

400 Ω / ± (1,2 % + 5 dígits)
40 kΩ - 400 kΩ / ± (1,0 % + 5 dígits)
4 MΩ / ± (1,2 % + 5 dígits)
40 MΩ / ± (1,5 % + 5 dígits)

Capaciteitsbereik / precisie

40 nF / ± (3,0 % + 10 dígits) met REL functie
400 nF - 40 µF / ± (3,0 % + 8 dígits)
100 µF / ± (4,0 % + 8 dígits)

Frequentiebereik / precisie

10 Hz - 10 MHz / ± (0,1 % + 3 dígits)

Regulerende factor

0,1 - 99,9%

Algemene eigenschappen

Scherm

160 x 160 pixels, 63 x 65 mm, grafiek met hoge resolutie, met achtergrondverlichting

- Automatische uitschakeling

verstelbaar / uitschakelbaar

Voeding

4 x 1,5 V AA batterijen of extern netwerkcomponent

Poort naar de computer

USB

Afmetingen (B x H x D)

200 x 100 x 48 mm

Gewicht

498 g

Normen

IEC 61010 CAT II 1000 V, CAT III 600 V

Uitrusting van de handheld oscilloscoop PCE-UT 81B

Software van de handheld Oscilloscoop PCE-UT 81B

Met de software van de handheld oscilloscoop kunt u de gemeten waarden lezen. Afgezien van het feit dat ze als tekst worden getoond, kunt u ze ook grafisch zien als naald apparaat. Ook wordt de werkelijke waarde in de tabel geschreven en opgeslagen al naar gelang de geselecteerde cyclus en kan hij naar Excel worden geëxporteerd voor verdere verwerking.

Toepassingen van de handheld oscilloscoop PCE-UT 81B

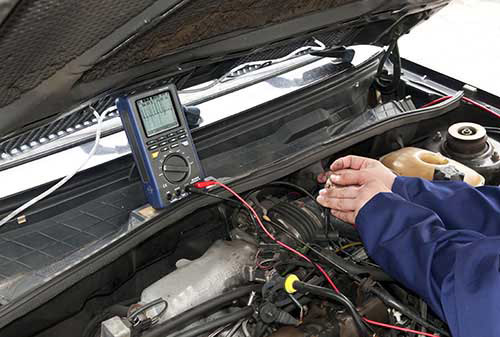

Hierboven ziet u de handheld oscilloscoop in werking. De veelvoudige functies gecombineerd in een compact, lichtgewicht behuizing, en de voeding via batterij zijn optimale omstandigheden om dit apparaat mobiel te gebruiken. Als u van plan bent om gedurende een langere periode gegevens naar een PC over te dragen beschikt u over de mogelijkheid om hem via het meegeleverde netwerk component te voeden. Hij is dus ook zeer geschikt voor gebruik in een werkplaats.

Inhoud van de doos
1 x handheld oscilloscoop PCE-UT 81B, 1 x software, inclusief USB-kabel, 1 x set testkabels, 1 x draagtas, 1 x AC adapter / lader, handleiding

Extra onderdelen

ISO kalibratie certificaat

Voor bedrijven die de oscilloscoop in de groep van hun interne controle-instrumenten op willen nemen of voor de jaarlijkse herkalibratie. Het ISO-certificaat bevat een laboratorium kalibratie en een checklist met alle meetwaarden. Het ISO kalibratie certificaat kan in spanning (AC/DC) of stroom (AC/DC) worden opgesteld.

Adapter voor ampèremeter tang

Adapter voor indirecte stroommetingen tot 1000A zonder onderbreking van de geleider.
- Bereik: 200/1000 DCA / ACA
- Output signaal: 0 - 1V DC
- Nauwkeurigheid: ± 1,5 / 2%
- DCA nulinstelling
- Afmetingen: 190 x 64 x 33 mm
- Maximale diameter van de geleider: 33,5 mm
- Voeding: 9V batterij

Snelheidsadapter

Adapter met snelheidssensor, kabel 1 meter. Voor de optische meting van de snelheid tussen 100 ... 20000 RPM in twee bereiken.
- 0,1 mV DC / 1 RPM (bereik 1)
- 0,1 mV DC / 10 RPM (bereik 2)
- Afmetingen: 190 x 73 x 37 mm
- Voeding: 9V batterij

Drukadapter

Adapter met druksensor, kabel 1m. Voor de absolute drukmeting tussen 3,5 ... 3500 kPa.
- Nauwkeurigheid: ± 1% (tot 1700kPa), ± 2% (tot 2400 kPa) en ± 5% (tot 3500 kPa)
- Resolutie: 0,1 / 1 kPa
- Afmetingen: 100 x 50 x 25 mm, 1/4 "sensor.
- Voeding: 9V batterij

Vochtigheidsadapter

Adapter met vochtsensor in een handvat en 1 meter kabel.
- Meetbereik: 10 ... 95 % r.h.
- Nauwkeurigheid: ±3 % r.h.<70%3% van het gemiddelde + 1% ≥ 70%
- Resolutie: 0,1% r.h.
- Afmetingen: 100 x 50 x 25 mm
- Voeding: 9V batterij

Lichtadapter

Adapter met lichtsensor en kabel van 1 meter.
- Drie meetbereiken: 0 ... 2000/0 ...20000 en 0 ... 50000 lux
- Nauwkeurigheid: ± 5%
- Resolutie: 1,10,100 lux
- Afmetingen: 100 x 50 x 25 mm
- Voeding: 9V batterij

Adapter voor luchtsnelheid

Adapter met sensor voor de luchtsnelheid met 1 m kabel
- Meetbereik: 0,2 ... 30 m/s;
- Nauwkeurigheid: ± 2%
- Resolutie: 0,1 (m/s, km/u, knopen)
- Afmetingen: 100 x 50 x 25 mm
- Voeding: 9V batterij

Geluidsadapter

Adapter met geluidssensor en kabel van 1 meter. Waardering A; externe kalibratie mogelijk (Kalibrator PCE- SC 41 )
- Meetbereik: 30 ... 130 dB (in 3 reeksen)
- Nauwkeurigheid: ± 1,5 dB (IEC 651 klasse II)
- Afmetingen: 107 x 53 x 29 mm
- Voeding: 9V batterij

EMF adapter

Adapter met EMF sensor en kabel van 1 meter.
Bereiken: 0 ... 20 microTesla /200 milliGauss
- Nauwkeurigheid: ± 4%
- Resolutie: 0,1 μTesla / 1 milliGauss
- Bandbreedte: 30 ... 300 Hz
- Afmetingen: 100 x 50 x 25 mm
- Voeding: 9V batterij
