Gekruiste flowmeter
Model X8 en X16 voor het bepalen van de stroomsnelheid en de volumestroom / minimale invloed op het systeem

De flowmeter X8 en X16 modellen zijn ontworpen als basis druksensoren voor rechthoekige luchtkanalen. Deze flowmeters zijn eenvoudig en goedkoop en zijn een goed en nauwkeurig alternatief voor andere drukmeetsystemen. Dit type flowmeter wordt geleverd als bouwpakket en is geschikt voor alle buizen met een maximale diagonaal van 1400mm (model X16) of 700mm (model X8). De kruisstroming wordt gevormd door drukverschil sensoren om de luchtstroom en volumestroom te meten. Het drukverval is minimaal. De totale druk wordt vastgesteld en berekend door regelmatig verdeelde gaten die in een diagonale lijn zijn geplaatst. De verhouding van de dynamische druk wordt berekend door de substatische druk hiervan af te trekken. Dit wordt bepaald door de tweede buis en dit is altijd kleiner dan de statische druk in het systeem. Door het minimale drukverval, wordt het meetsignaal verdubbelt. Mocht u vragen hebben over de gekruiste flowmeter, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze temperatuurdatalogger en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- eenvoudige constructie
- versterkt drukverschil signaal
- eenvoudige installatie

- hoge reproduceerbaarheid
- compatibel met drukomvormers
- minimaal onderhoud

Model

X8

Buis diameter

8mm

Geschikt voor kanalen met een maximale diagonaal

700mm

Bedrijfstemperatuur

max: 80 ° C

Snelheid bereik

1,5 ... 30 m / s

Nauwkeurigheid

<± 5%

Signaal verwerking
Het meetkruis bestaat uit eenvoudige druksensoren. Voor weergave of anderszins verwerking van het signaal is een bijpassend meetinstrument nodig.

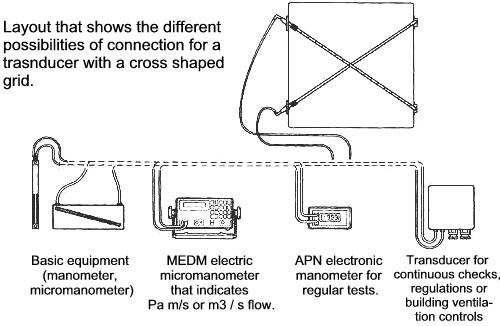

De keuze van de meter is afhankelijk van de meettaak, zoals in onderstaande afbeelding weergegeven staat.

Het drukverschil signaal wordt doorgegeven aan een verwerkingseenheid voor evaluatie van druk, luchtstroomsnelheid of luchtflow. Door een manometer met analoge uitgang (met of zonder display) aan te sluiten, wordt de flowmeter een compleet en voordelig pakket voor metingen en flow-regulatie.

De montage

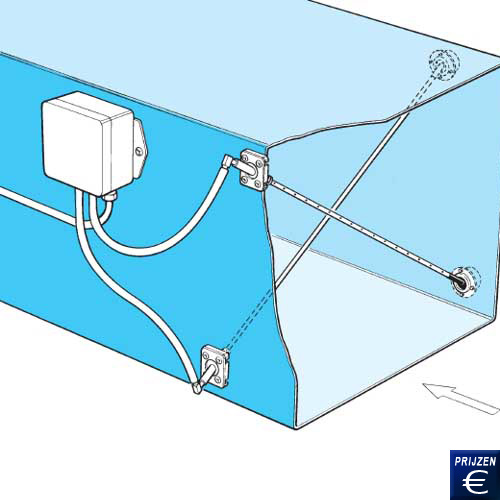

De montage kan reeds in de werkplaats voorbereid worden, maar is ook zeer eenvoudig ter plaatse. Het meetkruis wordt geleverd met alle benodigde bevestigingsmaterialen.

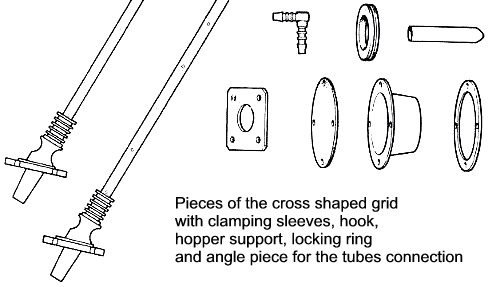

De twee drukregistratiebuizen zijn gemaakt van roestvrij staal en worden op de juiste maat gesneden, met de sjabloon worden de bevestigingsstukken op de kanaalmuur bevestigd, het meetkruis wordt naar binnen geschoven en aangesloten op de aansluitstukken van het verwerkingsapparaat (niet inclusief).

Toepassingsgebieden
Het meetkruis levert een goed reproduceerdbaar meetresultaat voor een breed scala aan ventilatie-, airconditioning- en procestechnieken. Door de universele grootte zijn de kruizen geschikt voor gestaande systemen die aanzienlijk worden verbeterd met een stroommeting. Het gebruik is bijzonder gunstig wanneer hoge precisie meetmethoden, zoals Wilson-flowroosters, niet geschikt zijn, omdat dit te duur is voor de toepassing of omdat hoge nauwkeurigheid niet vereist is.

Accessoires
Als accessoire bieden wij de geschikte signaalverwerker met elektronische lineairisering. Dit betekent dat het analoge uitgangssignaal gelijk evenredig is met de snelheid van de luchtstroom en daarmee met de flow van het meetcircuit. Dit systeem is dan klaar om te worden aangesloten op de analoge uitgang van 0-10 V. Natuurlijk kunnen we ook een manometer met uitgang 0/4... 20 mA aanbieden. Neem voor meer informatie contact met ons op.
