Geijkte Palletweegschaal PCE-SD ... U-serie ( Klasse III)
Geijkte palletweegschaal tot 3.000 kg / resolutie vanaf 0,5 kg / mobiel dankzij transportwielen / bi-directionele RS-232 interface / analoge uitgangen optioneel

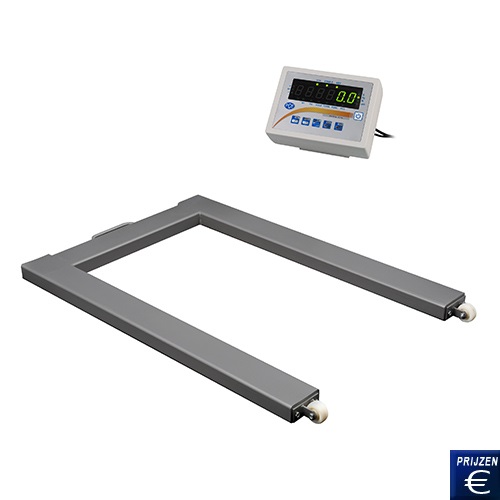

De Palletweegschaal is een verifieerbare, geijkte U-vorm Palletweegschaal voor mobiel gebruik. De afmetingen van de geijkte Palletweegschalen zijn aan de EU-palletgrootte (1200 x 800mm) aangepast. De U-vorm van de geijkte Palletweegschaal maakt het mogelijk om de EU-pallets handig te plaatsen indien de EU-pallets direct met de vrachtwagen tussen de beide balken gereden worden en de pallet op de balken van de geijkte Palletweegschaal gelegd wordt. Deze geijkte Palletweegschaal is gemaakt van gelakt staal. Om de robuuste Palletweegschaal mobiel in te zetten beschikt de Palletweegschaal over 2 wieltjes en een handvat, daarmee kan de geijkte Palletweegschaal snel en eenvoudig afgebouwd of opgezet worden en getransporteerd worden van A naar B. De gegevens kunnen gemakkelijk worden afgelezen van het externe beeldscherm (met 3m kabel). Het beeldscherm van de geijkte Palletweegschaal bevindt zich aan een 3m kabel en kan op een tafel of aan de muur of eventueel op een optioneel statief gemonteerd worden. Functies van de geijkte Palletweegschaal zijn: stuks tellen, een max. / min. weging, receptweging, procentweging, gemiddeld gewicht bepalen, optellen, tarragewicht opslaan en een instelbare RS-232 interface. De bi-directionele RS-232-interface van de geijkte Palletweegschaal maakt het mogelijk om data over te zetten naar een PC of te verzenden naar een printer. Als er geen kalibratie nodig is, is ook een niet-gekalibreerde Palletweegschaal bij ons verkrijgbaar. Mocht u vragen hebben over de Gekalibreerde Palletweegschaal dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze geijkte palletweegschaal en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Stuks tellen
- Optelfunctie
- Procent % vergelijkingsweging
- Mogelijkheid om dieren te  wegen
- Tarra kan opgeslagen worden
- Tolerantie bepalen van het
  gewicht met MIN / OK / MAX
- Statistiekfunctie

- Receptweging
- Instelbare bi-directionele RS-232 interface
- Instelbare automatische uitschakeling
- Brutto / netto-toets op het display
- Menu vrij instelbaar
- Onderhoudsvrije componenten
- Optioneel: USB, LAN of 4-20 mA uitgang

* De minimale belasting is de belasting waarbij de kalibratie autoriteit de nauwkeurigheid moet verifiëren. De geijkte Palletweegschaal geeft ook kleinere gewichten aan maar deze mogen niet gebruikt worden in de wettelijke metrologie.

IJking

Volgens klasse M III (wordt geijkt geleverd)

Tarra

Meervoudige tarra over het gehele weegebreik

Uitvoertijd

<4 s

Display

LED met 20 mm cijferhoogte

Weegeenheden

kg / st. / lb

Interface

Seriële RS-232 (bidirectioneel)
Interface beschrijving

Bedrijfstemperatuur

-10 ... +40 °C

Stroomvoorziening

~230V 50Hz 8VA

Bescherming

Weegcellen IP 67 / beelscherm IP54A

Gewicht

ca. 70 kg

Omvang van de levering van de geijkte Palletweegschaal
1x U-vorm Palletweegschaal, 1x beeldscherm incl. wand- of muurbeugel, 1x handleiding

U-vorm platvormgrootte
Als u andere pallet formaten gebruikt zoals de industriepalletgrootte 1000 x 1200mm of andere afmetingen, kunt u de afmeting van de geijkte Palletweegschaal aan de palletgrootte aanpassen.

Statief
Het IP65 beeldscherm is met een universele houder voorzien, wat het mogelijk maakt het beeldscherm stevig aan de wand, op een tafel, of op het optioneel verkrijgbare ca. 80cm hoge roestvrijstalen statief te monteren.
ArtNr PCE-M-STATIV

Interfaces
Aangezien de meeste PC’s niet meer over een RS-232 interface beschikken, bieden wij de mogelijkheid de gekalibreerde weegbalken ook met een USB of LAN interface uit te rusten.
RS-485 interface ArtNr. AF-RS485-PCE
USB interface ArtNr. AF-USB-S
LAN interface ArtNr. AF-LAN-S

Software Procell
De Duitstalige software kan een toetsenbord simuleren en de gegevens van de gekalibreerde weegbalken bijvoorbeeld direct overzetten in Excel met tijd en datum. Er bestaat ook de mogelijkheid de data op de achtergrond als TXT-bestand op te slaan. (Kabel is niet meegeleverd).
ArtNr. PCE-SOFT-Procell

USB-stick
Als er geen PC of printer aan de gekalibreerde – weegbalken verbonden zijn, kan de data met tijd en datum als TXT-bestand op een USB-stick opgeslagen worden. De aansluiting gebeurt over een RS-232 interface en de adapter vereist een externe voeding (adapter is meegeleverd).
ArtNr PCE-USM

Analoge uitgang 4-20 mA of 0-10 V
De 16-bit analoge uitgang zet het gewicht in mA of V om, zodat bijvoorbeeld de PLC besturing dienovereenkomstig kan reageren. Voorbeeld met 4-20mA: wanneer de gekalibreerde weegbalken 0 kilo aangeven, geeft de analoge interface 4 mA en bij de maximale belasting van de weegschaal, 20mA. De 20mA / 10 V grens kan ook individueel worden ingesteld.
ArtNr AF-PCE 4-20
ArtNr AF-PCE 0-10

Potentiaalvrije contacten
Deze uitgang is ook bekend als OC of geïsoleerde uitgang. Dit betekent dat bij vooraf ingestelde gewichtsgrenzen, bijvoorbeeld MIN / OK / MAX, de gekalibreerde weegbalken tot drie contacten kan schakelen. De schakeling kan worden ingesteld als impuls of continu signaal.
ArtNr AF-TSD

Printer
Voor het direct afdrukken van de resultaten van de gekalibreerde weegbalken (bijvoorbeeld voor het documenteren van de weegresultaten). De printer wordt geleverd incl. RS-232-kabel en 240 V voedingsadapter. De breedte van het papier is 112mm (1 rol is inclusief).
ArtNr PCE-BP 1

Signaallamp
Met deze signaallamp kunnen de grenzen gevisualiseerd worden en sluit onvoorzichtigheid van het personeel uit. Als het gewicht lager is dan de ondergrens wordt er een geel licht zichtbaar, als de waarde tussen de onderste en bovenste grens ligt, wordt het licht groen. Komt het gewicht boven de bovengrens dan wordt het licht rood.
ArtNr PCE-CSD

RS-232-kabel
De seriële RS-232-kabel is ongeveer 1 meter lang en heeft de juiste pinout 2-3 / 3-2 / 5-5 die voor de bi-directionele communicatie van de gekalibreerde weegbalken met de PC noodzakelijk is.
ArtNr PCE-BDM-RS232

USB adapter
Het gaat hier om een adapter van RS-232 interface Sub-D op USB. Hiervoor wordt nog een seriële kabel vereist wanneer de polariteit correct aangesloten is.
ArtNr RS232-USB
