energiemeter PCE-PA 8000

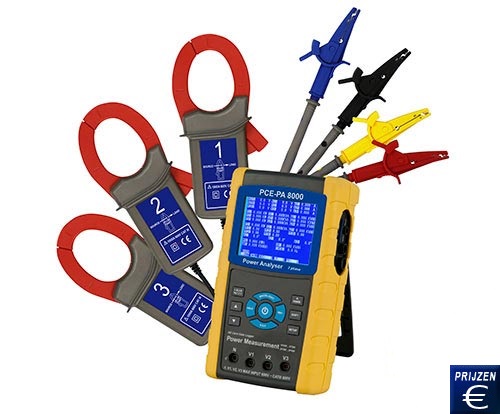

Energiemeter PCE-PA 8000
Driefasige energiemeter en energiemeter (realtime) met opslag in SD-kaart, interface

Met de energiemeter PCE-PA 8000 is het mogelijk om het vermogen van een monofasig of een driefasig circuit te meten en op te slaan en kunt u lange termijn metingen uitvoeren. De meetwaarden worden in xls formaat in een SD-kaart opgeslagen. Dit maakt het mogelijk om op gemakkelijke wijze de meetwaarden van de energiemeter op de computer te analyseren. De meetfrequentie kunt u vrij in de energiemeter instellen tussen 2 en 7200 seconden. De energiemeter is ook in staat om energiemetingen uit te voeren en ook om de vermogensfactor en de fasehoek te bepalen. De tangen van de energiemeter PCE-PA 8000 kunnen gebruikt worden voor kabels met een maximale diameter van 50 mm. Daarom is deze energiemeter ideaal voor het gebruik in van energie voorziende netwerken. Door het 3,7" grote beeldscherm is het mogelijk om alle meetwaarden af te lezen. Dit maakt een snelle analyse van de actuele meetwaarden mogelijk en geeft u een beeld van de stroom, de spanning en het vermogen. Hier vindt u een overzicht van de energiemeters. Mocht u vragen hebben over de energiemeter, raadpleeg dan de volgende data sheet of neem contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze energiemeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Netwerkanalyse bij 3 fasen/4 geleiders,
3 fasen/3 geleiders, 1 fase/2 geleiders,
1 fase/3 geleiders
- True RMS meting van stroom en spanning
- Meting van actief, schijnbaar en reactief
vermogen
- Bepaling van de fasehoek en de
vermogensfactor
- Meting van actieve, schijnbare en
reactieve energie
- Spanningsmeting tot 600V

- Stroommeting tot 1200 A
- Volgens de normen IEC 1010 und CAT III 600V
- Ingebouwde agenda met Realtime klok

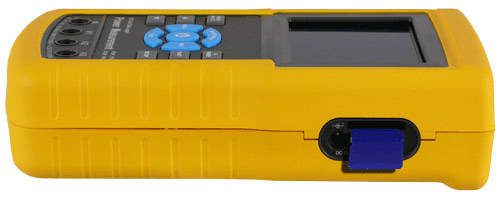

- Opname van de meetgegevens op de SD-kaart
- Voor een comfortabel evaluatie en latere
gebruik worden de gegevens als
excelbestanden opgeslaan
- Live-metingen op PC met een optioneel
datakabel mogelijk
- Groot 3,7" LCD

Technische specificaties

Spanningsmeting (AC V)
Meetbereik	Resolutie	Nauwkeurigheid
10 V ... 600 V (fase naar neutraal) 10 V ... 600 V (fase naar fase)	0,1 V	±(0,5 % + 0,5 V)
Stroommeting (AC A)
Meetbereik	Resolutie	Nauwkeurigheid
20 A	0,001 A (<10 A) 0,01 A (≥10 A)	±(0,5 % + 0,1 V)
200 A	0,01 A (<100 A) 0,1 A (≥100 A)	±(0,5 % + 0,5 A)
1200 A	0,01 A (<100 A) 0,1 A (≥100 A)	±(0,5 A + 5 A)
Actief vermogen
Meetbereik	Resolutie	Nauwkeurigheid
0 KW ... 9,999 KW	0,001 KW	±(1 % + 0,008 KW)
10 KW ... 99,99 KW	0,01 KW	±(1 % + 0,008 KW)
100 KW ... 999,9 KW	0,1 KW	±(1 % + 0,8 KW)
1 MW ... 9,999 MW	0,001 KW	±(1 % + 0,008 MW)
Schijnbaar vermogen
Meetbereik	Resolutie	Nauwkeurigheid
0 KVA ... 9,999 KVA	0,001 KVA	±(1 % + 0,008 KVA)
10 KVA ... 99,99 KVA	0,01 KVA	±(1 % + 0,08 KVA)
100 KVA ... 999,9 KVA	0,1 KVA	±(1 % + 0,8 KVA)
1 MVA ... 9,999 MVA	0,001 MVA	±(1 % + 0,008 KVA)
Reactief vermogen
Meetbereik	Resolutie	Nauwkeurigheid
0 KVAR ... 9,999 KVAR	0,001 KVAR	±(1 % + 0,008 KVAR)
10 KVAR ... 99,99 KVAR	0,01 KVAR	±(1 % + 0,08 KVAR)
100 KVAR ... 999,9 KVAR	0,1 KVAR	±(1 % + 0,8 KVAR)
1 MVAR ... 9,999 MVAR	0,001 MVAR	±(1 % + 0,008 MVAR)
Actieve energie
Meetbereik	Resolutie	Nauwkeurigheid
0 KWh ... 9,999 KWh	0,001 KWh	±(1 % + 0,008 KWh)
10 KWh ... 99,99 KWh	0,01 KWh	±(1 % + 0,08 KWh)
100 KWh ... 999,9 KWh	0,1 KWh	±(1 % + 0,8 KWh)
1 MWh... 9,999 MWh	0,001 MWh	±(1 % + 0,008 MWh)
Schijnbare energie
Meetbereik	Resolutie	Nauwkeurigheid
0 KVAh ... 9,999 KVAh	0,001 KVAh	±(2 % + 0,008 KVAh)
10 KVAh ... 99,99 KVAh	0,01 KVAh	±(2 % + 0,08 KVAh)
100 KVAh ... 999,9 KVAh	0,1 KVAh	±(2 % + 0,8 KVAh)
1 MVAh... 9,999 MVAh	0,001 MVAh	±(2 % + 0,008 MVAh)
Reactieve energie
Meetbereik	Resolutie	Nauwkeurigheid
0 KVARh ... 9,999 KVARh	0,001 KVARh	±(2 % + 0,008 KVARh)
10 KVARh ... 99,99 KVARh	0,01 KVARh	±(2 % + 0,08 KVARh)
100 KVARh ... 999,9 KVARh	0,1 KVARh	±(2 % + 0,8 KVARh)
1 MVARh... 9,999 MVARh	0,001 MVARh	±(2 % + 0,008 MVARh)
Vermogensfactor
Meetbereik	Resolutie	Nauwkeurigheid
0 ... 1	0,01	±0,04
Fasehoek
Meetbereik	Resolutie	Nauwkeurigheid
-180º ... 180º	0,1º	±1º
Frequentie
Meetbereik	Resolutie	Nauwkeurigheid
45 Hz ... 65 Hz	0,1 Hz	0,1 Hz

Algemene technische specificaties

Beeldscherm

3,7 " LCD (320 x 240 pixels) met LED achtergrondverlichting

Meetbare elektrische grootheden

AC V, AC A, actief vermogen, schijnbaar vermogen, reactief vermogen, vermogensfactor, fasehoek, netfrequentie

Spanningsmeetbereiken

10 V ... 600 V AC, automatisch bereik instelbaar

Veiligheidsnormen

IEC1010CAT III 600V

Ingangsweerstand AC V

10 MΩ

Werkfrequentie van de stroomtangen

40 Hz ... 1 kHz

Geteste werkfrequentie van de stroomtangen

45 Hz ... 65 Hz

Overbelastingsbeveiliging

AC V 720 V rms
AC A 1300 A met stroomtangen

Geheugen

SD-kaart

Meetfrequentie

1 seconde

Dataloggerfunctie

realtime register in SD-kaart

Meetfrequentie

2 seconden ... 7200 seconden

Gegevensuitvoer

via USB of RS-232, afhankelijk van verbindingskabel

Bedrijfstemperatuur

0 ºC ... 50 ºC

Omgevingsvochtigheid

<80 % RV

Energievoorziening

8 x 1,5 V AA batterijen/ netstroomcomponent

Ingangsstroom

Meter: 300 mA DC
Stroomtang: 34 mA DC

Maximale kabeldiameter

50 mm

Gewicht Meter:

948 g (inclusief batterijen)
Stroomtang: 467 g (inclusief kabel)

Afmetingen

Meter: 225 x 125 x 64 mm
Stroomtang: 210 x 64 x 33 mm
Klemkaak: 86 mm (buiten)

energiemeter PCE-PA 8000

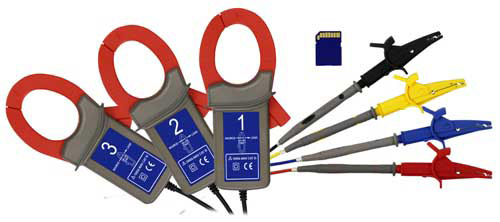

Inhoud van de zending van de energiemeter PCE-PA 8000
1 x energiemeter PCE-PA 8000, 3 x stroomtangen, 4 x testkabels, 4 x krokodilklemmen, 1 x SD-geheugenkaart van 2 GB, 1 x netstroomcomponent 9 V DC, 8 x 1,5 V AA batterijen, 1 x transportkoffer

Beschikbare optionele accessoires

- ISO-kalibratiecertificaat voor bedrijven die de driefasige energiemeter aan hun interne kwaliteitscontrolesysteem willen toevoegen of die hem jaarlijks willen laten kalibreren. Het ISO-certificaat omvat een laboratoriumkalibratie, inclusief een certificaat met alle meetwaarden.

- USB-RS232-adapter (voor datatransmissie naar een laptop)

Attentie bij het gebruik van de energiemeter / veiligheidsvoorschriften
- Gebruikt u noch de energiemeter, de tangen noch de kabel indien deze
beschadigd mochten zijn.
- Bent u vooral voorzichtig bij metingen van naakte geleiders en
busleidingen.
- Om schade aan de energiemeter te voorkomen, voert u alstublieft alleen
metingen uit die zich binnen de aangegeven meetbereiken bevinden
(bereikbegrenzingen moeten vermeden worden). Er moet altijd rekening
gehouden worden met de waarschuwingsaanduidingen.
- Stel de energiemeter niet bloot aan extreme temperaturen, direct
zonlicht, extreme relatieve vochtigheid of aan water.
- Vermijd extreme schokken. Leg de energiemeter altijd behoedzaam neer.
- Voordat u de energiemeter aanzet, moet u hem eerst aan de
omgevingstemperatuur laten wennen (belangrijk bij vervoer van koude
naar warme plaatsen en vice versa.
- Reparatie - en onderhoudswerkzaamheden, evenals het openen van de
energiemeter mogen alleen door gekwalificeerde technici van
PCE-Instruments worden uitgevoerd.
- De energiemeter niet met de voorkant op de werkplek leggen om
eventuele beschadigingen aan de bedieningselementen te voorkomen
- Gebruik de energiemeter in gebouwen. Mocht u toch metingen buiten
willen verrichten, doet u dat dan alleen bij droge
omgevingsomstandigheden.
- De energiemeter bij gebruik niet aan direct zonlicht, hoge temperaturen,
hoge vochtigheid of condensvochtigheid blootstellen.
- De energiemeter is niet beschermd tegen stof en water (houdt u daar
goed rekening mee).
- Gebruikt u de energiemeter nooit in de omgeving van corrosieve of
explosieve gassen.
- Gebruikt u de energiemeter nooit met natte handen.
- Gebruik altijd veiligheidskleding (speciale handschoenen...)
- Doet u altijd eerst de meter uit, voordat u de testleidingen of de tangen
bevestigd.
- Om schade of kortsluiting te vermijden, haalt u eerst de stroom van het
op te meten voorwerp, voordat u hem op de energiemeter of de tangen
aansluit.
- De meetingangen zijn niet van elkaar gescheiden. Wanneer u een
gedeelte aansluit, functioneren ook de andere.
- Verwijder alle meetleidingen die u niet wenst te gebruiken van de
installaties.
- Sluit u de testkabel eerst op de energiemeter aan en daarna op het
apparaat dat getest moet worden.
- De testleidingen voorzichtig plaatsen.
