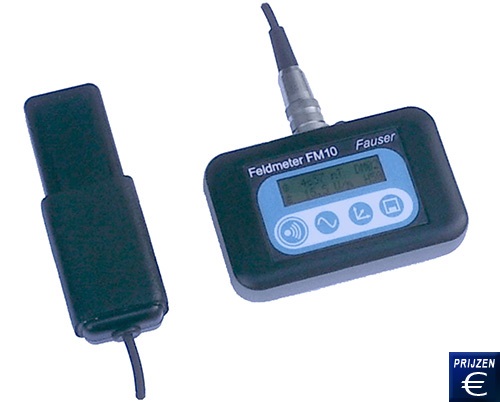

E-stralingsmeter FM10
Innovatieve E-stralingsmeter / gelijktijdige weergave van elektrische en magnetische veldsterkte / intuïtieve en gemakkelijke bediening / frequentiebereik van 10 Hz - 400 kHz / geïntegreerde data logger met 1GB geheugen / incl. FM-Data Software

De E-stralingsmeter FM10 biedt u een veldmeter van de nieuwste generatie. De E-stralingsmeter overtuigd u door zijn krachtige microcontroller technologie, innovatieve technologie, intuïtief gebruik en compacte afmetingen. Afhankelijk van de sensor die gebruikt wordt omvat de E-stralingsmeter FM10 een frequentiebereik van 10 hZ – 400 kHz. De meetwaarden worden weergegeven met een resolutie van 1 nT of 0,1 V / m op het multifunctionele display. In meetintervallen van 0,25 geeft het contrast beeldscherm van de E-stralingsmeter FM10 electrische en magnetische verldsterkte gelijktijdig weer en ook de afzonderlijke weergave van X-, Y- en Z-assen van de magnetische veldsterkte. Andere handige opties zijn bijvoorbeeld de Peak-Hold weergave die op korte termijn de piekwaarde weergeeft, de drempelwaarde en die dan vervolgens een akoestische waarschuwing afgeeft als de drempelwaarde overschreden wordt. Ook is er een auto-power-off functie zodat de batterij lang mee gaat. Voor het opslaan en documentatie van de gegevens is er een geïntegreerde datalogger met een opslaggeheugen van 1 GB. De door de E-stralingsmeter opgenomen waarden kunnen via een USB-interface overgezet worden op een PC. Met de bijgeleverde software, die voortdurend geoptimaliseerd en gratis bijgewerkt kan worden, kan er een betekenisvolle datamanagement op de computer bijgehouden worden. Andere optionele sensoren voor magnetische en elektrische veldsterkte kunnen het toepassingsgebied van de E-stralingsmeter FM10 verder uitbreiden. Mocht u vragen hebben over de e-stralingsmeter, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze stralingsmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

E-stralingsmeter FM10   Gebruikshandleiding van de E-stralingsmeter FM10    E-stralingsmeter FM10   Video van de E-stralingsmeter FM10   Software van de E-stralingsmeter FM10   Productblad van de EMF-indicator esi 24

E stralingsmeter FM10

- Frequentiebereik tot 400 kHz
- Meetbereik tot 2000 V/m en 20000 nT
- USB-interface
- Spanningsuitgang

- Voor magnetische en elektrische velden
- Verschillende sensoren (optioneel)
- Op batterijen
- Verschillende filters instelbaar

Technische specificaties voor de E-stralingsmeter FM 10

Frequentiebereik

10 Hz ... 400 kHz

Filter



16 Hz band-pass
50 Hz hoogdoorlaatfilter
2 kHz hoogdoorlaatfilter
16,7 Hz
50 Hz ... 400 kHz
2 kHz ... 400 kHz
Meetbereik
Magnetisch wisselveld
Wisselend elektrisch veld
0 ... 20000 nT
0 ... 2000,0 V/m
met optionele probe

Magnetisch DC-veld
Elektrisch DC-veld
Lichaamsspanning
DC-spanning

± 99,99  μT
± 9999 V/m ± 499,9 kV/m
0 ... 20,00 V
± 999,9 mV

Resolutie



Magnetisch wisselveld
Wisselend elektrisch veld
1 nT
0,1 V/m
Met optionele sensor
Magnetisch DC-veld
Elektrisch DC-veld
Lichaamsspanning
DC-spanning
0,01 µT
1 V/m 0,1 kV/m
1 mV
0,1 mV

Nauwkeurigheid combinatie sonde FM10

magnetisch <5 % bij 50 Hz

elektrisch <10% bij 50 Hz

Beeldscherm

LCD tweedelig, verlicht

Scherm kenmerk

X, Y, Z-component, peak hold, magneetstatistiek, lichaamsspanning, elektrischstatistiek, DC

Interface (FM10L/ LS)

USB 2.0

Spanningsuitgang (FM10/LS)

viervoudig 0...2000mVac (E, Bx, By, Bz)

Stroomvoorziening

2x 1,5 V AA batterij

Afmetingen

120x 79x 28

Werktemperatuur

0 ..40 °C

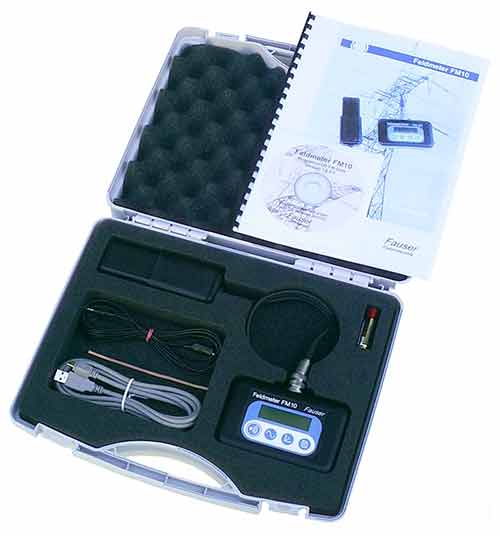

Leveromvang van de E-stralingsmeter FM10

Leveromvang van E-stralingsmeter FM10L

Leveromvang E-stralingsmeter FM10
1x Veldmeter FM10, 1x combinatie sensor, 1x aardkabel, 2x 1,5 V AA-batterijen,
1 x draagtas, 1 x handleiding.

Leveromvang E-stralingsmeter FM10L
1 x Veldmeter FM10 met datalogger, 1x combinatie sensor, 1x aardkabel, 1x USB-kabel,
1x installatie CD, 2x 1,5 V AA-batterijen, 1x draagtas, 1x handleiding.

Leveromvang E-stralingsmeter FM10LS
1 x Veldmeter FM10 met datalogger en spanning uitgang, 1x combinatie sensor, 1x aardkabel, 1x USB-kabel, 1x installatie CD, 2x 1,5 V AA-batterijen, 1x draagtas, 1x handleiding.

Magnetische sensor MFS100 voor:

Isotrope meting van wisselende magnetische velden
Kenmerken van DIN 0848, Federale emisionswetbescherming (26 BImSchG) en de TCO richtlijnenmaatregel met vereiste 100 cm spoel-oppervlak.
Isotrope meting van wisselende magnetische velden
Meetbereik 20000 nT, resolutie 1 nT
Frequentiebereik van 10 Hz tot 400 kHz
(Magnetische sensor MFS100 Art. Nr 155)

magnetische sensor MFS100 Art. Nr. 155

Potentiaalvrije elektrische veld sensor EPL voor:

Potentiaalvrije meting van wisselende elektrische velden.
Meetbereik 2000 V / m
Resolutie tot 0,1 V / m
Frequentiebereik 16 Hz - 2 kHz
Inclusief 2.5m glasvezel
Voor aansluiting op de veldmeter FM6 en FM10
(Potentiaalvrije elektrische veld sensor EPL ArtNr 180)

potentiaalvrije meting van wisselende elektrische veld sensor EPL ArtNr 180

Met de nieuwe sensor EPL is een potentiaalvrije, ééndimensionale meting van elektrische wisselvelden met de E-stralingsmeter FM10 mogelijk. Aldus zijn ook zeer nauwkeurige metingen op bedden en op het menselijk lichaam mogelijk, omdat de meetsensor met zijn geringe hoogte van 35mm het veld zeer marginaal wijzigt. Ook de invloed van het gemeten persoon kan door de glasvezeltechnologie geëlimineerd worden, aangezien deze van het meetpunt verwijderd kan worden. In tegenstelling tot potentiële verwante metingen is ook geen aarding van de E-stralingsmeter FM 10 vereist. De sensor EPL biedt drie meetbereiken en weinig ruimte met het frequentiebereik van 16Hz tot 2kHz. Daarmee is het spectrum van trekkracht en 50Hz stroomvoorziening-netwerk, met de meest harmonische en tegen een sensationele prijs, meetbaaar

Drijvende elektrische veld sensor EPL3 voor:

Isotroop en potentiaalvrij meten van elektrische velden
Meetbereik 2000 V / m, resolutie tot 0,1 V / m
Frequentiebereik 16 Hz - 400 kHz
Inclusief 2.5m glasvezel
Voor aansluiting aan de FM10
Meetwaarden kunnen gemakkelijk worden afgelezen van de FM10
Geeft de totale veldsterkte en de drie veldcomponenten
Analoge signalen op de uitgang van de veldmeter FM10LS zijn voor spectrum analyse beschikbaar
Alle filter en weergavefuncties van de FM10 zijn beschikbaar
Opname van veldsterktes met het veldmeter FM10L
Geleverd met steunstaaf en een statief
Afmetingen 100 x 100 x 100 mm
FM10 firmwareversie 1.22 of hoger is vereist (Floating elektrisch veld sonde EPL3ArtNr 183)

floating eletrische veld sonde

Elektrische veld sensor EFS6 voor:

E-stralingsmeter FM 10
Meten van elektrische velden
Sensorgeometrie door TCO richtlijnen
Gerapporteerde frequentie van 16 Hz - 400 kHz
Meetbereik tot 2000 V / m
Resolutie van 0,1 V / m
Aansluiting op de E-stralingsmeter FM 10
(Elektrisch veld sensor EFS6 Art. Nr 170)

Elekritsche veld sensor

Optioneel voor de compacte multi-sensor van de E-stralingsmeter FM-10 is de Elektrische veld sensor EFS6, die het mogelijk maakt om prijsgunstige en preciese potentiaalverwante metingen te doen van een laagfrequente elektrisch wisselveld en die ook voldoet aan het TCO-standaard met bijbehorende sensorgeometrie. Door het grote sensorbereik van de EFS6 ontstaat een homogene veldsituatie, en zo worden de verstorende ruimtelijke invloeden, zoals de positie van de mens of een statief, van het meetresultaat geminimaliseerd. De sensorgeometrie en kalibrering van de EFS6 voldoen aan de TCO-normen, zoals ook de E-stralingsmeter FM 10 als weergaveapparaat ook aan die norm voldoet. Het voor de meting noodzakelijke referentiepotentiaal voor de EFS6 is eenvoudig en comfortabel zoals bekend uit de E-stralingsmeter FM 10: de EFS6 kan door middel van een handgreep het potentiaal van de gemeten persoon aannemen of voor nauwkeurige metingen over de aardkabel van de E-stralingsmeter FM 10 worden geaard.

Elektrisch veld sensor EFS3 voor:
E-stralingsmeter FM 10
Meten van elektrische velden
TCO-conform geometriesensor
Frequentiebereik van 10 Hz tot 400 kHz
In stekker geïntegreerde microtechniek
Een gewicht van slechts 245g
Eenvoudig aan de E-stralingsmeter aan te sluiten en de meting start
Voor verbinding met de E-stralingsmeter FM 10
(Elektrisch veld sensor EFS3 Art. Nr 177)

Elektrisch veld sensor EFS3 Art. Nr 177

Magnetisch veld sensor BS10 voor:
Eendimensionale meting van constante magneetvelden
Meetbereik ± 100 μT
Resolutie 10 nT (0,01 μT)
Absolute en relatieve metingen
Voor verbinding met de E-stralingsmeter FM 10
(Magnetisch veld sensor BS10 Art. Nr 160)
(Rail 2m Art. Nr 162)
Verkrijgbaar vanaf april 2013

Magnetisch veld sensor BS10 Art. Nr 160

De sensor BS10 biedt een zeer nauwkeurige meting van magnetische velden DC met de E-stralingsmeter FM 10. Met een resolutie van 10 nT is ook de bepaling van de zwakste geomagnetische afwijkingen mogelijk.De eenvoudige bediening wordt gedaan via de functietoetsen van de E-stralingsmtere FM 10. Zo is met één druk op de knop omschakeling mogelijk tussen de absoluute weergave van de magneetvelden of relatieve meting. Een analoge barindicator vergemakkelijkt de snelle detectie van anomalieën. Met de datalogger van de E-stralingsmeter FM 10L is zowel de opslag van enkele meetpunten als lange-termijn opslag mogelijk. Met de optionele kunststof profielen kunnen preciese ruimtelijke metingen worden uitgevoerd. Bijvoorbeeld in slaapvertrekken.

Magnetisch veld sensor BS13 voor:
Driedimensionale meting van constant magnetisch veld
Meetbereik ± 100 μT
Resolutie 0,1 μT
Absolute en relatieve metingen
Voor verbinding met de E-stralingsmeter FM 10
Schakelen tussen de totale veldsterkte en de X, Y en Z-aandelen mogelijk
Continu opnemen en opslaan van individuele punten met de E-stralingsmeter FM 10L
Afmetingen 132 x 40 x 25 mm
(Magnetisch veld sensor BS13 Art. Nr 161)
Verkrijgbaar vanaf april 2013

Magnetisch veld sensor BS13 Art. Nr 161

Spanningsadapter DVA voor:
E-stralingsmeter FM 10
Maakt het mogelijk metingen van gelijkspanning (DC) te doen met de E-stralingsmeter FM 10
Meetbereik ± 1000 mV
Resolutie 0,1 mV
Ingang op BNC-aansluiting
Maakt van de E-stralingsmeter FM10 een universele datalogger voor meetapparaten met spanningsuitgang. Bijvoorbeeld: RF-meters.
(DVA spanningsadapter Art. Nr 115)

DVA spanningsadapter Art. Nr 115

Spanningsmeetkabels met handelektrode voor Veldmeter FM10 (Punt Nr 111)

Transportkoffer voor grote E-stralingsmeter FM 10
met schuim voor Veldmeter FM10, elektrische veld sensoren EPL en EFS6 (Art. Nr 192)

Accuset
met vier NiMH accu's en lader voor 230/12 V (Art. Nr 510)

USB-adapter
Voor spanning voor de Veldmeter FM10 via USB-interface (Art. Nr 520)
