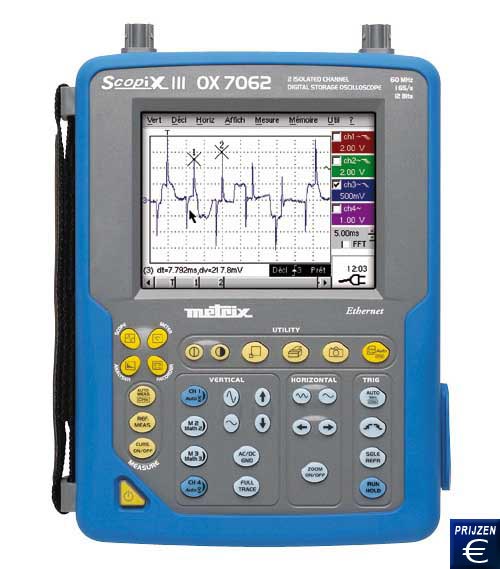

DSO Scoop met LCD kleurenscherm Scopix OX7062
Handheld digitale oscilloscoop met geheugen / 2 kanalen met galvanische scheiding / 60 MHz bandbreedte / sampling rate 100 GS/s / TFT LCD kleurenscherm 5,7 "

Dankzij het door Probix gepatenteerde "Plug and Play" accessoiresysteem, is de DDSO Scoop met LCD kleurenscherm Scopix OX7062 ideaal voor een snel en foutloos gebruik. Meetbereik coëfficiënten, eenheden en kanaal configuratie worden automatisch, na de aansluiting van de oscilloscoop, gedetecteerd . Met de optionele harmonische analyse functie, kan de DSO Scoop met LCD kleurenscherm Scopix OX7062 de eerste 32 harmonische met een signaal tonen (tussen 40 ... 450 Hz). Door de snelle laadfunctie is de DSO Scoop met LCD kleurenscherm Scopix OX7062 weer na 2 uur opgeladen en kan hij gedurende 4 uur worden gebruikt. Mocht u vragen hebben over de DSO Scoop met LCD kleurenscherm Scopix OX7062, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze multimeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

DSO Scoop met LCD kleurenscherm Scopix OX7062   Gebruikshandleiding van de DSO Scoop met LCD kleurenscherm Scopix OX7062 bekijken / afdrukken   CE Certificaat van de DSO Scoop met LCD kleurenscherm Scopix OX7062   Video van de DSO Scoop met LCD kleurenscherm Scopix OX7062   Software van de DSO Scoop met LCD kleurenscherm Scopix OX7062   Productblad van de DSO Scoop met LCD kleurenscherm Scopix OX7062

DSO Scoop met LCD kleurenscherm Scopix OX7062

- RS-232, Centronics, Ethernet-en
  USB-interface
- Bandbreedte 60 MHz
- Recorder (optioneel)
- Sampling rate per kanaal: ETS 100 GS/s
  Single Shot 2,5 GS /s
- Wiskundige functies
- RS232 / Centronics / Ethernet / USB / Micro
  SD geheugenkaart

- TRMS multimeter tot 200 kHz
- TFT LCD kleuren touchscreen 5,7 "
- FFT analyzer (optioneel)
- Harmonische Analyzer (optioneel)
- Geheugen van 2500 punten per kanaal
- Transducer D/A 12 bit (Y-resolutie 0,025%)
- Automatische "Plug and Play "" identificatie
  van sondes en adapters
- NiMH-accu tot 4 uur

Technische specificaties van de DSO oscilloscoop Scopix OX7062

Mode - Oscilloscoop

Bandbreedte

60 MHz beperking bandbreedte tot 15 MHz, 1,5 MHz en 5 kHz

Scherm

11,5 x 8,6 cm, 5,7 " TFT kleuren LCD (320 x 240 pixels) met touchscreen

Kanalen

2 (galvanisch gescheiden)

Afwijking X



Tijdelijke basis

1 ns - 200 s/div, nauwkeurigheid ± 0,1%

Afwijking Y



Gevoeligheid

2,5 mV ... 200 V/div, nauwkeurigheid ± 0,1%

Trigger



Trigger types

AUTO TRIG, SingleShot, Autolevel 50%

Trigger modus

flank, pulsbreedte (20 ns - 20 s), faseverschil (120 ns - 20 s), event teller (3 tot 16384), TV beeld of rij (NTSC: 525 of PAL:625) - vrije instelling van de trigger positie

Digitaal geheugen



Max.sampling rate

100 GS/s in ETS - 2,5 GS/s in SingleShot (in elk kanaal) - 12 bit D/A transducer (resolutie Y 0,025%)

Geheugen

2500 punten / kanaal (uitbreidbaar tot 50.000 punten)

Gebruikers geheugen

2 MB + micro SD-geheugenkaart

Soorten indicaties

mode Glitch 2ns , omhullingscurve, gemiddelde waarde, presentatie X/Y

Andere functies



FFT analyse en wiskundige functies

FFT (lin of log) met meet cursor - elementaire rekenkundige functies +, -, x, / redacteur van wiskundige formules

cursor

2 of 3 cursors: V en T gelijktijdig of fase - 12 bit resolutie, indicatie met 4-digits

Automatische metingen

19 tijd- of niveaumetingen , fase metingen, fase resolutie 12 bits, indicatie met 4 digits

Mode - Multimeter

Algemene informatie

8000 digits + staafdiagram max. en min. - TRMS - grafische opname met datum en tijd

Voltage AC, DC, AC + DC

600 mV ... 600V TRMS, 800 mV ... 800 V DC - nauwkeurigheid: V DC 0,5% + 5 digits - 200 kHz bandbreedte

Foutdetectie via het scherm

Instelling van de duur van de fout - registratie tot 100 fouten met datum/tijd als een txt. bestand

Weerstand

80 Ohm tot 32 MOhm - nauwkeurigheid 0,5% van de meetwaarde + 25 digits

Andere soorten metingen

temperatuur, capaciteit (5NF ... 5MF), frequentie (0 ... 200 kHz), 3,3 V diodetest

Harmonische analyse-modus (optioneel)

Multichannel Analysis

tot order 61 - basisfrequentie van 40 ... 450 Hz, automatisch of handmatig

Gelijktijdige metingen (spanning / stroom)

totale RMS, THD waarde, en geselecteerde volgorde (% dominante golflengte, fase, frequentie, RMS-waarde)

Vermogen (een-en driefasige symmetrische netwerken)

harmonische golf analyzer in schijnbaar vermogen, met indicatie <ontvangen/verzonden> voor iedere order

Mode - Recorder (optioneel)

Duur - Meetsnelheid

van 2 s tot 1 maand
van 800 µs tot 18 m
van 40 µs tot 53 s
(Met geheugen uitbreiding)

Stockagecondities

drempel waarde of tolerantie venster, simultane cross-channel condities, instelbare tijdsduur vanaf 160 s

Register analyse

meetschaal en -eenheid, automatische metingen of metingen verricht met de cursor, foutdetectie met datum / tijd, zoom, enz.

Algemene technische specificaties

Printen

via Ethernet, RS-232 of Centronics (optioneel)

Netwerkverbinding

Ethernet

Voeding

98 ... 264 V / 47 ... 63 Hz, 15 W NiMH-accu

Elektrische veiligheid / EMV

elektrische veiligheid volgens IEC 61010-1 (2001) - EMV volgens EN 61326-1 - 600 V, CAT III

Andere gegevens

Afmetingen: 265 x 195 x 56 mm - Gewicht: 1,9 kg met accu - Beschermingstype: IP41

Inhoud van de zending
1 x DSO oscilloscoop Scopix OX7062
1 x oplader, NiMH 9,6 V - 3,8 Ah accu
1 x Probix 1/10 sonde
1 x BNC / Probix adapter
1 x banaan-adapter Probix Ø 4 mm
1 x Ethernet-kabel (gekruist)
1 x USB-kabel1 x magnetische bout
1 x micro SD-kaart
1 X handstrap
1 x handleiding en programmeer instructies op CD-Rom

Voorbeeld van de software van de DSO Scoop met LCD kleurenscherm Scopix OX7062

Extra onderdelen - Software

PCE-HX0028

optie "Harmonic Analyzer"

PCE-HX0029

optie 'Recorder'

PCE-HX0075

optie "Vermogens meting"

PCE-HX0077

optie "Geheugen uitbreiding"

Extra onderdelen - Probix

PCE-HX0030A

Probix sonde 1:10; 250 MHz

PCE-HX0031

Probix BNC-adapter, 250 MHz

PCE-HX0032

Probix BNC-adapter, 50 tot 250 MHz

PCE-HX0033

Probix banaan adapter

PCE-HX0034

stroomtang 20 mV / A, punt 80 A, AC/DC, 1 MHz

PCE-HX0035

K thermokoppel adapter, -40 ... +1250 ° C

PCE-HX0036

Adapter voor Pt100, -100 ... +500 ° C

PCE-HX0071

set van aanvullende componenten voor de Probix sonde voor HX0030A

PCE-HX0072

flexibele stroom converter AmpFLEX/ Probix, 5 ... 3500 A - 200 kHz

PCE-HX0073

flexibele stroom converter AmpFLEX /Probix, 5 ... 350 A - 3 MHz

Extra componenten - Communicatie / Metrologie

PCE-HX0039

Ethernet-kabel RJ45 recht

PCE-HX0040

Ethernet-kabel RJ45 gekruist

PCE-HX0041

RS232 / Centronics adapter

PCE-HX0042

RS232 , SUBD 9-pins kabel

PCE-HX0056

master adapter USB / RS-232

PCE-P01101815

Adapter DB9M / DB25M

PCE-SX-METRO/P

software voor gegevensverwerking

PCE-HX0084

USB kabel

Aanvullende onderdelen Transport / Voeding

PCE-HX0038

draagtas

PCE-HX0057

draagtas uitgerust voor Scopix

PCE-HX0061

Auto voeding 10 ... 60 VDC

PCE-HX0063

accu en extra oplader
