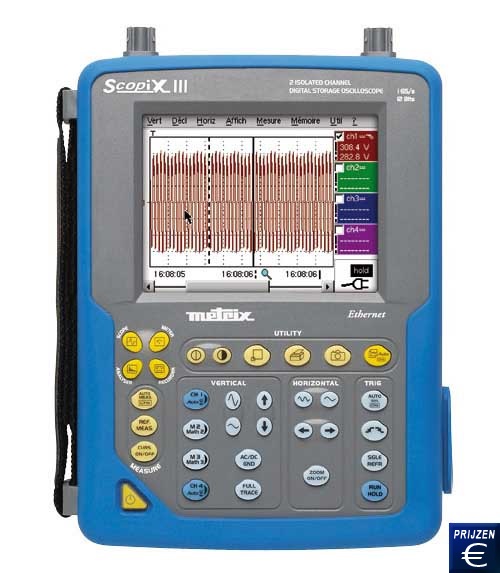

DSO oscilloscoop Scopix OX7202
Digitaal handheld geheugen oscilloscoop / 2 geïsoleerde kanalen / 200 MHz bandbreedte / 100 GS / s sample rate / 5.7 "TFT touch LCD-kleurenscherm

Door de grote bandbreedte van 200 MHz, is de DSO oscilloscoop Scopix  OX7202 geschikt voor vele verschillende toepassingen, van laboratorium gebruik tot mobiel gebruik bij het doen van onderhoud.Net als de hele Scopix serie is de DSO oscilloscoop Scopix OX7202 een multi-talent dat 5 apparaten in 1 bevat. Naast de oscilloscoopfunctie bevat de DSO oscilloscoop Scopix OX7204 een multimeter, een FFT (facultatief), een harmonische analyse (optioneel) en een datarecorder (optioneel). De sampling rate van de 2 geïsoleerde ingangskanalen (tot 600 V CAT III) van de DSO oscilloscoop Scopix OX7202  per kanaal is 2,5 GS / s in one-shot mode en 100 GS / s in repetitieve modus. Bovendien zorgt de 12-bit A / D-omzetter voor een hoge input met dynamisch bereik tot 156μV/div 200V/div. Zo brengt de DSO oscilloscoop Scopix OX7202  alle parameters in kaart en is het een onmisbaar onderdeel van het dagelijks arbeidsleven van onderzoekers, ontwikkelaars en onderhoudspersoneel geworden. Mocht u vragen hebben over het DSO oscilloscoop Scopix OX7202, dan kunt u de volgende technische  specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze spanningstester en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

DSO oscilloscoop Scopix OX7202   Handleiding van de DSO oscilloscoop Scopix OX7202   CE Certificaat van de DSO oscilloscoop Scopix OX7202  Video van de DSO oscilloscoop Scopix OX7202   Software van de DSO oscilloscoop Scopix OX7202   Productblad van de DSO oscilloscoop Scopix OX7202

DSO oscilloscoop Scopix OX7202

- RS232-, Centronics, Ethernet- en
  USB-interface
- 200 MHz Bandbreedte
- Recorder (optioneel)
- Sampling per kanaal: ETS 100 GS/s
  Single Shot 2,5 GS/s
- Wiskundige functies
- RS232 / Centronics / Ethernet / USB /
  Micro SD-geheugenkaart
- True RMS-Multimeter tot 200 kHz
- Harmonisch (optioneel)

- 5,7" TFT-kleuren-LCD met
  touchscreen
- FFT Analyzer (optioneell)
- Geheugen van 2500 punten per
  kanaal
- 12 bit D/A omzetter (Y-resolutie
  0,025%)
- automatische "Plug and Play"
  herkenning van de sensoren en
  adapter
- NiMH-batterijen voor maximaal 4
  uur.


Technische specificaties

Oscilloscoop - Modus

Bandbreedte

Bandbreedte-begrenzer op 15MHz, 1,5 MHZ en 5 kHz

Display

11,5 x 8,6 cm, 5,7" TFT-kleuren-LCD (320 x 240 Pixel) met touchscreen

Kanalen

2 (galvanisch gescheiden)

Beeldschermresolutie

0,01 of 0,001 mm

X - Afleiding



Tijdbasis

1 ns - 200 s/div; nauwkeurigheid ±0,1 %

Y - Afleiding



Gevoeligheid

2,5 mV .. 200 V/div; nauwkeurigheid ±1 %

Triggering



Triggerfuncties

AUTO, TRIG, SingleShot, Autolevel 50%

Triggermodus

Edge, Pulsebreedte (20ns - 20s), Vertraging(120ns - 20s), Event tellen (3 tot 16.384), TV-beeld of rij(NTSC:525 of PAL :625) – Elke verandering van triggeringspositie

Digitale opslag



max. Sampling

100 GS/s in ETS - 2,5 GS/s in SingleShot (in elk kanaal) - 12-Bit-D/A-Wandler (Y-resolutie 0,025%)

Geheugen

2500 punten / kanaal (Tot 50.000 punten uitbreidbaar)

Gebruikersgeheugen

2 MB + Micro-SD-kaart

Weergavetypes

Glitch-Modus 2ns, envelop, gemiddelde, X/Y-display

Andere functies



FFT - analyse & MATH-functie

FFT (lin of log) met metingen - Cursors – elementaire rekenkundige bewerkingen +, -, x, /, wiskunde formule-editor

Cursors

2 of 3 cursors: V en T gelijktijdig of Phase – 12 Bit resolutie, 4-cijferig scherm

Automatische metingen

19 tijd- of niveaumetingen, fase metingen, -12 Bit resolutie, 4-cijferig scherm

Multimeter - Modus

Algemene gegevens

8000 Digit + MIN/MAX-Bargraph - TRMS – Grafische opslag met datum/tijd

AC-, DC- , AC+DC voeding

600 mv .. 600 V TRMS, 800 mV .. 800 VDC - nauwkeurigheid VDC 0,5% + 5 dig - Bandbreedte 200 kHz

Weerstanden

80 Ohm tot 32 MOhm - Nauwkeurigheid 0,5% af te lezen + 25D

Foutdetectie via meetfout venster

Lengte verstelbaar – Geheugen opslag van maximaal 100 fouten met datum / tijd in .txt bestand

Verdere metingen

Temperatuur, capaciteit (5nF .. 5mF), frequentie (0 ... 200 kHz), Diode 3,3 V

Harmonische analyse - Modus (optioneel)

Multi-channel analyse

tot 61. volgorde - Grondfrequentie vanaf 40 Hz .. 450 Hz, automatisch of handmatig

Gelijktijdige metingen (spanning / stroom)

RMS waarde in het algemeen, THD en gekozen volgorde (% fundamenteel, fase, frequentie, RMS-waarde)

Vermogen (eenfase en evenwichtige driefasige systemen)

armonische analyse in het schijnbare vermogen, met vermelding <afgenomen/afgegeven> voor elke bestelling

Recorder - Modus (optioneel)

Duur - scantijd

van 2s tot 1 maand
800 microseconden tot 18 m
van 40 microseconden tot 53 s
(met uitbreiding van het geheugen)

Opslagomstandigheden

Drempel of tolerantie venster, gelijktijdige omstandigheden in verschillende kanalen, duur instelbaar van 160 s

Opname-analyse

Schaal en meeteenheid, automatische of cursor metingen, het oplossen van problemen met de datum / tijd, zoom, etc,

Algemene technische gegevens

Expressie

over Ethernet, RS232 of Centronics (optioneel)

Netwerkverbindingen

Ethernet

Voeding

98 .. 264 V / 47 .. 63 Hz, 15 W ; NiMH-batterij

Elektrische veiligheid / EMV

Elektrische veiligheid volgens IEC 61010-1 (2001) - EMC volgens EN 61326-1 - 600V Cat III

Apparaat gegevens

Afmetingen 265 x 195 x 56 mm - 1,9 kg met batterijen - Bescherming IP41


Omvang van de levering
1x DSO oscilloscoop
Scopix OX7202
1x AC adapter / lader, NiMH accu 9,6 V - 3,8 Ah
1x Divider scankop Probix 1/10
1x BNC / Probix
1x Adapter Banane Probix Ø 4 mm
1x Ethernet-kabel (cross-over)
1x USB-kabel
1x magnetische pen
1x Micro-SD-geheugenkaart
1x draagriem
1x Bedrijfs-en instalatiehandleiding op CD-RomTypische toepassing van

DSO oscilloscoop Scopix OX7202

Accessoires - Software

PCE-HX0028

Optie "harmonisch"

PCE-HX0029

Optie "Recorder"

PCE-HX0075

Optie "Performance measurement"

PCE-HX0077

Optie "Geheugenkaart"

Accessoires - Probix

PCE-HX0030A

Probix divider scankop 1:10; 250 MHz

PCE-HX0031

Probix Adapter BNC; 250 MHz

PCE-HX0032

Probix Adapter BNC; 50 - 250 MHz

PCE-HX0033

Probix Adapter Banane

PCE-HX0034

Meettang 20mV / A, 80A piek, AC / DC, 1 MHz

PCE-HX0035

Adapter voor K thermokoppel, -40 ° C tot 1250 ° C

PCE-HX0036

Adapter voor Pt100, -100 ° C tot +500 ° C

PCE-HX0071

Accessoire set voor Probix sonde voor HX0030A

PCE-HX0072

Flexibele Current Transformer AmpFLEX / Probix, 5 A tot 3500 A - 200 kHz

PCE-HX0073

Flexibele Current Transformer AmpFLEX / Probix, 5 A tot 350 A - 3 MHz

Accessoires – Communicatie / meettechniek

PCE-HX0039

Ethernet kabel RJ45 recht

PCE-HX0040

Ethernet kabel RJ45 gekruist

PCE-HX0041

Adapter RS232 / Centronics

PCE-HX0042

RS232 kabel, 9-pin SUBD

PCE-HX0055

Adapter USB master / RS232

PCE-P01101815

Adapter DB9M / DB25M

PCE-SX-METRO/P

Software voor dataverwerking

PCE-HX0084

USB-Kabel

Toebehoren – Vervoeren / Voeding

PCE-HX0038

Draagtas

PCE-HX0057

Uitgeruste transportkoffer voor Scopix

PCE-HX0061

Aansluitkabel voor auto-voertuig 10-60 VDC

PCE-HX0063

Reserve batterij en oplader

PCE-HX0038

Draagtas

PCE-HX0038

Draagtas
