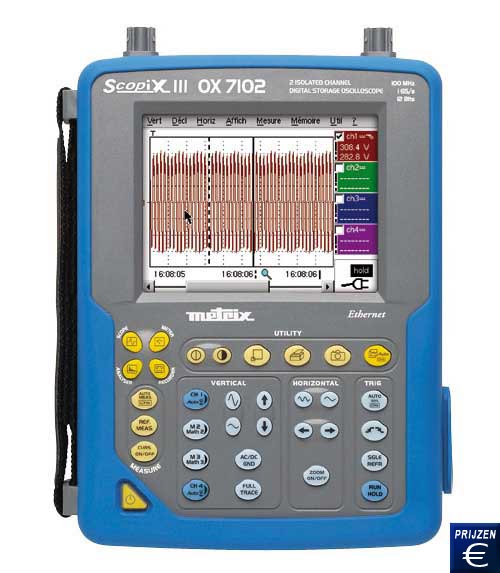

DSO Handheld Oscilloscoop Scopix OX7102
Handheld digitale oscilloscoop met geheugen / 2 kanalen met galvanische scheiding / 100 MHz bandbreedte / sampling rate 100 GS/s / TFT LCD kleurenscherm 5,7 "

De DSO handheld oscilloscoop Scopix OX7102 is een draagbaar, of op de tafel te plaatsen apparaat voor veelvoudige toepassingen. De DSO handheld oscilloscoop Scopix OX7102 is ideaal voor het gebruik binnen- en buitenshuis, voor diagnose tot en met het opmaken van rapporten, dankzij zijn krachtige 12-bit A/D transducer . Dankzij de 33 toetsen en kleuren touchscreen is de bediening van de DSO handheld oscilloscoop Scopix OX7102 heel eenvoudig. De oscilloscoop beschikt over de pretrigger functies (event telling, pulsbreedte, TV, faseverschil) en de MATH functie. Hiermee kunt u voor elk signaal een wiskundige functie definiëren en met een fysieke eenheid de verticale schaal bepalen . De in de TRMS multimeter (8000 punten, 200 kHz) ingebouwde DSO handheld oscilloscoop Scopix OX7102 meet weerstanden, amplitudes, continuïteit, frequentie, temperatuur en vermogen (optioneel). Mocht u vragen hebben over de DSO handheld oscilloscoop Scopix OX7102, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze multimeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

DSO Handheld Oscilloscoop Scopix OX7102    Gebruikshandleiding van de DSO Handheld Oscilloscoop Scopix OX7102 bekijken / afdrukken   CE Certificaat van de DSO Handheld Oscilloscoop Scopix OX7102   Video van de DSO Handheld Oscilloscoop Scopix OX7102   Software van de DSO Handheld Oscilloscoop Scopix OX7102   Productblad van de DSO Handheld Oscilloscoop Scopix OX7102

DSO Handheld Oscilloscoop Scopix OX7102

- RS-232, Centronics, Ethernet-en USB-interface
- 100 Mhz Bandbreedte- Recorder (optioneel)
- Sampling rate per kanaal: ETS 100 GS/s Single
  Shot 2,5 GS /s
- Wiskundige functies
- RS232 / Centronics /
  Ethernet / USB / Micro SD geheugenkaart
- TRMS multimeter tot 200 kHz

- TFT LCD kleuren touchscreen 5,7 "
- FFT analyzer (optioneel)
- Harmonische Analyzer (optioneel)
- Geheugen van 2500 punten per kanaal
- Transducer D/A 12 bit (Y-resolutie 0,025%)
- Automatische "Plug and Play "" identificatie van
  sondes en adapters
- NiMH-accu tot 4 uur

Technische specificaties van de DSO handheld oscilloscoop Scopix OX7102

Mode - Oscilloscoop

Bandbreedte

100 MHz beperking bandbreedte tot 15 MHz, 1,5 MHz en 5 kHz

Scherm

11,5 x 8,6 cm, 5,7 "TFT kleuren LCD (320 x 240 pixels) met touchscreen

Kanalen

2 (galvanisch gescheiden)

Afwijking X



Tijdelijke basis

1 ns - 200 s/div, nauwkeurigheid ± 0,1%

Afwijking Y



Gevoeligheid

2,5 mV ... 200 V/div, nauwkeurigheid ± 0,1%

Trigger



Trigger types

AUTO TRIG, SingleShot, Autolevel 50%

Trigger modus

flank, pulsbreedte (20 ns - 20 s), faseverschil (120 ns - 20 s), event teller (3 tot 16.384), TV beeld of rij (NTSC: 525 of PAL:625) - vrije instelling van de trigger positie

Digitaal geheugen



Max.sampling rate

100 GS/s in ETS - 2,5 GS/s in Single Shot (in elk kanaal) - 12 bit D/A transducer (resolutie Y 0,025%)

Geheugen

2500 punten / kanaal (uitbreidbaar tot 50.000 punten)

Gebruikers geheugen

2 MB + micro SD-geheugenkaart

Indicaties

mode Glitch 2ns , omhullingscurve, gemiddelde waarde, presentatie X/Y

Andere functies



FFT analyse en wiskundige functies

FFT (lin of log) met meet cursor - elementaire rekenkundige functies +, -, x, / redacteur van wiskundige formules

cursor

2 of 3 cursors: V en T gelijktijdig of fase - 12 bit resolutie, indicatie met 4 digits

Automatische metingen

19 tijd- of niveaumetingen , fase metingen, fase resolutie 12 bits, indicatie met 4 digits

Mode - Multimeter

Algemene informatie

8000 digits + staafdiagram max. en min. - TRMS - grafische opname met datum en tijd

Voltage AC, DC, AC + DC

600 mV ... 600 V TRMS, 800 mV ... 800 V DC - nauwkeurigheid:V DC 0,5% + 5 digits - 200 kHz bandbreedte

Foutdetectie via het scherm

Instelling van de duur van de fout - registratie tot 100 fouten met datum/tijd als een txt. bestand

Weerstand

80 Ohm tot 32 MOhm - nauwkeurigheid 0,5% van de meetwaarde + 25 digits

Andere soorten metingen

temperatuur, capaciteit (5NF ... 5MF), frequentie (0 ... 200 kHz), 3,3 V diodetest

Harmonische analyse-modus (optioneel)

Multichannel Analysis

tot order 61 - basisfrequentie van 40 ... 450 Hz, automatisch of handmatig

Gelijktijdige metingen (spanning / stroom)

totale RMS, THD waarde, en geselecteerde volgorde (% dominante golf, fase, frequentie, RMS-waarde)

Vermogen (een-en driefasige symmetrische netwerken)

harmonische golf analyzer in schijnbaar vermogen, met indicatie <ontvangen/verzonden> voor iedere order

Mode - Recorder (optioneel)

Duur - Meetsnelheid

van 2 s tot 1 maand
van 800 µs tot 18 m
van 40 µs tot 53 s
(Met geheugen uitbreiding)

Stockagecondities

drempel waarde of tolerantie venster, simultane cross-channel condities, instelbare tijdsduur vanaf 160 s

Register analyse

meetschaal en -eenheid, automatische metingen of metingen verricht met de cursor, foutdetectie met datum / tijd, zoom, enz.

Algemene technische specificaties

Printen

via Ethernet, RS-232 of Centronics (optioneel)

Netwerkverbinding

Ethernet

Voeding

98 ... 264 V / 47 ... 63 Hz, 15 W NiMH-accu

Elektrische veiligheid / EMV

elektrische veiligheid volgens IEC 61010-1 (2001) - EMV volgens EN 61326-1 - 600 V, CAT III

Andere gegevens

Afmetingen: 265 x 195 x 56 mm - Gewicht: 1,9 kg met accu - Beschermingstype: IP41

Inhoud van de zending
1 x DSO oscilloscoop Scopix OX7102
1 x oplader, NiMH 9,6 V - 3,8 Ah accu
1 x Probix 1/10 sonde
1 x BNC / Probix adapter
1 x banaan-adapter Probix Ø 4 mm
1 x Ethernet-kabel (gekruist)
1 x USB-kabel1 x magnetische bout
1 x micro SD-kaart
1 x handstrap
1 x handleiding en programmeer instructies op CD-Rom

Voorbeeld van de software van de DSO Handheld Oscilloscoop Scopix OX7102

Extra onderdelen - Software

PCE-HX0028

optie "Harmonische Analyzer"

PCE-HX0029

optie 'Recorder'

PCE-HX0075

optie "Vermogens meting"

PCE-HX0077

optie "Geheugen uitbreiding"

Extra onderdelen - Probix

PCE-HX0030A

Probix sonde 1:10; 250 MHz

PCE-HX0031

Probix BNC-adapter, 250 MHz

PCE-HX0032

Probix BNC-adapter, 50 - 250 MHz

PCE-HX0033

Probix banaan adapter

PCE-HX0034

stroomtang 20 mV/A, punt 80A, AC/DC, 1 MHz

PCE-HX0035

K thermokoppel adapter, -40 ... +1250 ° C

PCE-HX0036

adapter voor Pt100, -100 ... +500 ° C

PCE-HX0071

set van aanvullende componenten voor de Probix sonde voor HX0030A

PCE-HX0072

flexibele stroomconverter AmpFLEX/ Probix, 5 ... 3500 A - 200 kHz

PCE-HX0073

flexibele stroomconverter AmpFLEX /Probix, 5 ... 350 A - 3 MHz

Extra componenten - Communicatie / Metrologie

PCE-HX0039

Ethernet-kabel RJ45 recht

PCE-HX0040

Ethernet-kabel RJ45 gekruist

PCE-HX0041

RS232 / Centronics adapter

PCE-HX0042

RS232 , SUBD 9-pins kabel

PCE-HX0056

master adapter USB / RS-232

PCE-P01101815

DB9M / DB25M adapter

PCE-SX-METRO/P

software voor de gegevensverwerking

PCE-HX0084

USB kabel

Aanvullende onderdelen Transport / Voeding

PCE-HX0038

draagtas

PCE-HX0057

draagtas uitgerust voor Scopix

PCE-HX0061

Auto voeding 10 ... 60 VDC

PCE-HX0063

accu en extra oplader
