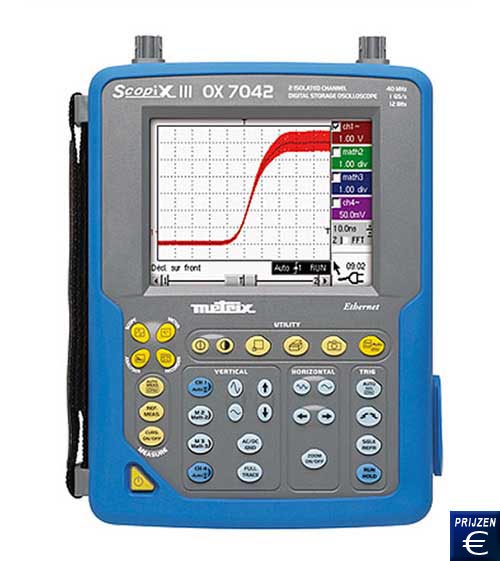

DSO Digitale Oscilloscoop Scopix OX7042
DSO digitale oscilloscoop met geheugen / 2-kanalen met galvanische scheiding / 40 MHz bandbreedte / sampling rate 100 GS / s / LCD TFT kleurenscherm 5,7 "

Deze DSO digitale oscilloscoop heeft een bandbreedte van 40 MHz, 2 kanalen met galvanische scheiding tot 600 V CAT III en een transducer D/A 12 bit. De DSO oscilloscoop Scopix OX7042 is een universeel instrument voor foutdetectie tot aan expertise-rapporten. Door de handige draaggreep en poten, kan de DSO digitale oscilloscoop Scopix OX7042 als stationair of draagbaar apparaat worden gebruikt. Met behulp van de Ethernet netwerkverbinding kunt u de golven op afstand bekijken of afdrukken. Hiervoor heeft u geen extra software nodig. Optioneel beschikt de DSO digitale oscilloscoop Scopix OX7042 over de recorder functie. De DSO digitale oscilloscoop Scopix OX7042 bereikt een registratiesnelheid van 500 s tussen twee metingen van een register. Dit is vooral interessant voor de controle gedurende een lange tijdperiode. Mocht u vragen hebben over de DSO digitale oscilloscoop, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze multimeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

DSO Digitale Oscilloscoop Scopix OX7042   Gebruikshandleiding van de DSO Digitale Oscilloscoop Scopix OX7042 bekijken / afdrukken   CE Certificaat van de DSO Digitale Oscilloscoop Scopix OX7042   Video van de Shore testbank DSO Digitale Oscilloscoop Scopix OX7042   Software van de DSO Digitale Oscilloscoop Scopix OX7042   Productblad van de DSO Digitale Oscilloscoop Scopix OX7042

DSO Digitale Oscilloscoop Scopix OX7042

- RS-232, Centronics, Ethernet en USB interface
- 40 MHz bandbreedte- Recorder (optioneel)
- Sampling rate per kanaal: ETS 100 GS /s
  Single Shot 2,5 GS /s
- Wiskundige functies
- RS232 / Centronics / Ethernet / USB / Micro
  SD geheugenkaart
- TRMS multimeter tot 200 kHz

- TFT LCD kleuren touchscreen 5,7 "
- FFT analyzer (optioneel)
- Harmonische Analyzer (optioneel)
- Geheugen van 2500 punten per kanaal
-Transducer D/A 12 bit (Y-resolutie 0,025%)
- "Plug and Play" automatische identificatie van
  sondes en adapters
- NiMH-accu tot 4 uur

Technische gegevens DSO digitale oscilloscoop Scopix OX7042

Mode - digitale Oscilloscoop

Bandbreedte

40 MHzbeperking bandbreedte tot 15 MHz, 1,5 MHz en 5 kHz

Scherm

11,5 x 8,6 cm, 5,7 "TFT kleuren LCD (320 x 240 pixels) met touchscreen

Kanalen

2 (galvanisch gescheiden)

Afwijking X



Tijdelijke basis

1 ns - 200 s/div, nauwkeurigheid ± 0,1%

Afwijking Y



Gevoeligheid

2,5 mV ... 200 V/div, nauwkeurigheid ± 0,1%

Trigger



Trigger types

AUTO TRIG, SingleShot, Autolevel 50%

Trigger modus

flank, pulsbreedte (20 ns - 20 s), verschil (120 ns - 20 s), event teller (3 tot 16384), TV beeld of rij (NTSC: PAL 525 of 625) - vrije instelling van de trigger positie

Digitale geheugen



Max.sampling rate

100 GS/s in ETS - 2,5 GS/s in SingleShot (in elk kanaal) - transducer D/A 12 bit (resolutie Y 0,025%)

Geheugen

2500 punten / kanaal (uitbreidbaar tot 50.000 punten)

Gebruikers geheugen

2 MB + micro SD-geheugenkaart

Soorten indicaties

mode Glitc 2ns, omhullingscurve, gemiddelde waarde, presentatie X/Y

Andere functies



FFT analyse en wiskundige functies

FFT (lin of log) met meet cursor - elementaire rekenkundige functies +, -, x, / redacteur van wiskundige formules

cursor

2 of 3 cursors: V en T gelijktijdig of fase - 12 bit resolutie, indicatie met 4-digits

Automatische metingen

19 tijd- of niveaumetingen , fase metingen, fase resolutie 12 bits, indicatie met 4 digits

Mode - Multimeter

Algemene informatie

8000 digits + staafdiagram max. en min. - TRMS - grafische opname met datum en tijd

Voltage AC, DC, AC + DC

600 mV ... 600V TRMS, 800 mV ... 800 V DC - nauwkeurigheid:V DC 0,5% + 5 digits - 200 kHz bandbreedte

Foutdetectie via het scherm

Instelling van de duur van de fout - registratie tot 100 fouten met datum / tijd als een Txt. bestand

Weerstand

80 Ohm tot 32 MOhm - nauwkeurigheid 0,5% van de meetwaarde + 25 digits

Andere soorten metingen

temperatuur, capaciteit (5 nF ... 5 mF), frequentie (0 ... 200 kHz), diodetest 3,3 V

Harmonische Analyse-modus (optioneel)

Multichannel Analysis

tot order 61 - basisfrequentie van 40 ... 450 Hz, automatisch of handmatig

Gelijktijdige metingen (spanning / stroom)

totale RMS, THD waarde, en geselecteerde volgorde (% dominante golflengte, fase, frequentie, RMS-waarde)

Vermogen (een-en driefase symmetrische netwerken)

harmonische golf analyzer in schijnbaar vermogen, met indicatie <ontvangen/verzonden> voor iedere order

Mode - Recorder (optioneel)

Duur - Meetsnelheid

van 2 s tot 1 maand
van 800 µs tot 18 m
van 40 µs tot 53 s
(Met geheugenuitbreiding)

Stockagecondities

drempel waarde of tolerantie venster, simultane cross-channel condities, instelbare tijdsduur van 160 s

Register analyse

schaal en meeteenheid, automatische metingen of metingen met de cursor, foutdetectie met datum / tijd, zoom, enz.

Algemene technische specificaties

Afdrukken

via Ethernet, RS-232 of Centronics (optioneel)

Netwerkverbinding

Ethernet

Voeding

98 ... 264 V / 47 ... 63 Hz, 15 W NiMH-accu

Elektrische veiligheid / EMV

elektrische veiligheid volgens IEC 61010-1 (2001) - EMV volgens EN 61326-1 - 600 V, CAT III

Andere gegevens

Afmetingen: 265 x 195 x 56 mm - Gewicht: 1,9 kg met accu - Beschermingstype: IP41

Inhoud van de zending
1 x DSO oscilloscoop Scopix OX7042
1 x oplader, NiMH 9,6 V - 3,8 Ah accu
1 x Probix 1/10 sonde
1 x BNC / Probix adapter
1 x adapter banaan-Probix Ø 4 mm
1 x Ethernet-kabel (crossover)
1 x USB-kabel1 x magnetische bout
1 x micro SD-kaart
1 x hand strap
1 x handleiding en programmeer instructies op CD-Rom

Voorbeeld van de software van de DSO Digitale Oscilloscoop Scopix OX7042

Extra onderdelen - Software

PCE-HX0028

optie "Harmonic Analyzer"

PCE-HX0029

optie 'Recorder'

PCE-HX0075

optie "Power Measurement"

PCE-HX0077

optie "Geheugenuitbreiding"

Extra onderdelen - Probix

PCE-HX0030A

Probix sonde 1:10; 250 MHz

PCE-HX0031

Probix BNC-adapter, 250 MHz

PCE-HX0032

Probix BNC-adapter, 50 tot 250 MHz

PCE-HX0033

Probix banaan adapter

PCE-HX0034

stroomtang 20 mV / A, punt 80 A, AC / DC, 1 MHz

PCE-HX0035

K thermokoppel adapter, -40 ... +1250 ° C

PCE-HX0036

Adapter voor Pt100, -100 ... +500 ° C

PCE-HX0071

set van aanvullende componenten voor Probix sonde HX0030A

PCE-HX0072

flexibele stroom converter AmpFLEX/ Probix, 5 ... 3500 A - 200 kHz

PCE-HX0073

flexibele stroom converter AmpFLEX /Probix, 5 ... 350 A - 3 MHz

Extra componenten - Communicatie / Metrologie

PCE-HX0039

Ethernet-kabel RJ45 recht

PCE-HX0040

Ethernet-kabel RJ45 gekruist

PCE-HX0041

RS232 adapter / Centronics

PCE-HX0042

RS232 kabel, SUBD 9-pins

PCE-HX0056

master adapter USB / RS-232

PCE-P01101815

Adapter DB9M / DB25M

PCE-SX-METRO/P

software voor gegevensverwerking

PCE-HX0084

USB kabel

Aanvullende onderdelen Transport / Voeding

PCE-HX0038

draagtas

PCE-HX0057

draagtas uitgerust voor Scopix

PCE-HX0061

Auto voeding 10 ... 60 VDC

PCE-HX0063

accu en extra lader
