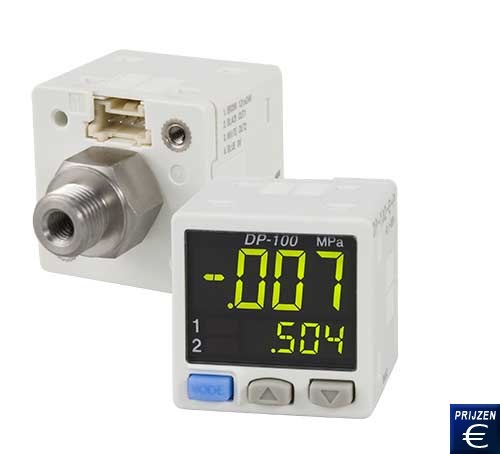

Drukschakelaar DP100 serie
Gecombineerde vacuüm- en drukmeter / driekleurig LCD-scherm / verschillende drukeenheden selecteerbaar / M5 en G1/8-schroefdraad-drukaansluiting

De Drukschakelaar DP100 Serie is zeer geschikt voor het meten en monitoren van luchtdruk en niet-corrosieve gassen in diverse industriële toepassingen. Een hoge meetresolutie gecombineerd met goede herhaalbaarheid en lage hysteresis maakt deze Drukschakelaar zeer betrouwbaar. De weergave gebeurt op een twee-lijn 12-segment LCD-beeldscherm. De drukeenheid kan door de gebruiker op de drukschakelaar worden ingesteld. De responstijd is 2,4-5000 ms selecteerbaar. De drukaansluiting gebeurt met behulp van een M5 binnendraad of via een G1/8 buitendraad. De Drukschakelaar DP serie biedt twee transitor uitgangen. Deze kunnen met verschillende gebruikersmodi gebruikt worden. Naast de aan/uit-functie kan ook het gebruik met hysteresis of als venster worden ingesteld. De elektrische aansluiting van de drukschakelaar wordt gerealiseerd ofwel via plug-in met 2m kabel, of als M8 aansluiting. Deze kunnen worden gebruikt voor drukschakelaars voor bijv. adsorptie verificatie, controle of waarde aan een lektekst. Hier kunt u een overzicht vinden van andere drukmeetvormers. Mocht u vragen hebben over de Drukschakelaar DP100 serie dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze Drukschakelaar DP100 Serie en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Drukschakelaar DP100 serie   Handleiding van de Drukschakelaar DP100 serie  CE Certificaat van de Drukschakelaar DP100 serie  Video van de Drukschakelaar DP100 serie   Software van de Drukschakelaar DP100 serie  Productblad van de Drukschakelaar DP100 serie

Drukschakelaar DP100 serie

- Meetbereik -1 tot +1 bar of -1 tot 10
  bar
- Key-Lock-functie
- M5- en G1/8-schroefdraad
  drukaansluiting

- 3-kleurig 12-Segment weergave
- 2 PNP-transistor-uitgangen
- Instelbare responstijd

Technische specificaties
DP101EP DP102EP
Meetbereik -1,00 ... 1,00 bar -1,0 ... 10,0 bar
Overdrukbestendigheid 5,0 bar 15,0 bar
Resolutie 0,001 bar 0,01 bar
Herhaalbaarheid ± 0,1 % F.S. ± 0,2 % F.S.
Temperatuurafhankelijkheid max. 0,5 % FS max. 1 % FS
Meetwaarde weergave 2x 3-kleurig 12-Segmentweergave, 4-cijferig
Meetbare media Niet corrosieve gassen
Responstijd 2,5 ... 5000 ms
Uitgang 2x PNP-Transistor, 100 mA
Uitgangsmodi Aan/uit, Hysterese, censtercomparator
Materiaal Kunststof
Bescherming IP40
Afmetingen 30 x 30 x 25,5 mm
Aansluitings type DP10xEP: plug-in aansluiting
DP10xEPJ: M8-aansluiting
Drukaansluiting M5 binnendraad en G1/8 buitendraad
Bedrijfsspanning 12 - 24 V DC
Omgevingstemperatuur -10 °C ... +50 °C
Gewicht ca. 45 g

Drukschakelaar DP100 Serie

De Drukschakelaar DP100 Serie is een zeer goedkope oplossing voor diverse toepassingen. De twee alarm uitgangen in de drukschakelaar worden bij grenswaarden actief. Zo kan eenvoudig een alarmfunctie met deze drukschakelaar gerealiseerd worden. Een verdere toepassing voor deze drukschakelaar is de lektest waarbij de druk gedurende een bepaalde periode niet af mag nemen. De controller werkt dan in dit geval via schakelaar contact en kijkt dan of de actuele druk nog steeds boven de ingestelde grenswaarde is.

Omvang van de levering
1 x Drukschakelaar DP100, Aansluitkabel met stekkeraansluiting 2m (alleen bij DP10X-EP), handleiding
Leverbare varianten
DP101EP Meetbereik: -1,00 ... 1,00 bar, plug-in
DP102EP Meetbereik: -1,0 ... 10,0 bar, plug-in
DP111EPJ Meetbereik: -1,00 ... 1,00 bar, M8-aansluiting
DP112EPJ Meetbereik: -1,0 ... 10,0 bar, M8- aansluiting
Optionele accessoires

Aansluitkabel

Type

Lengte

DP100-C2

plug-in

2 m

DP100-C5

plug-in

5 m

DP100-UZ20

M8-Stecker, recht

2 m

DP100-UZ50

M8-Stecker, recht

5 m

DP100-UZ21

M8-Stecker, hoek

2 m

DP100-UZ51

M8-Stecker, hoek

5 m

Montage toebehoren
DP100-DP1 Hoek voor tafelmontage
DP100-DP2 Bevestigingsramen voor tafelmontage
DP100-DP3 Frontdeksel voor sensor met tafelmontage
(alleen in verbinding met DP100-DP2)
