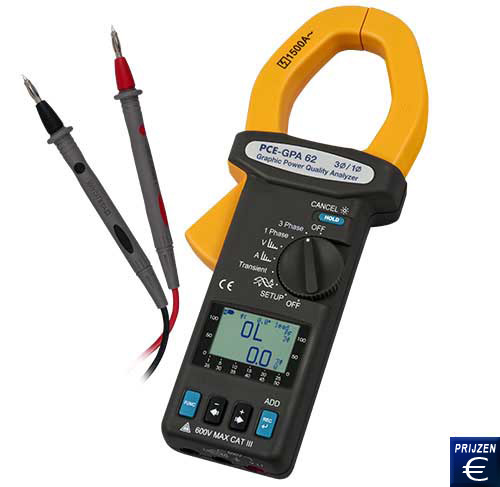

Driefasige harmonische analyser PCE-GPA 62
Netwerk analyser / vermogensmeter en energiemeter (real-time) met data logging, grafisch scherm, interface voor PC en software

- Realtime controle, spannings- en
  stroomregistratie en meting (rëeel
  effectief)
- Hij meet de vermogensfactor en de
  fasehoek, de frequentie, de energie,
  het actieve, reactieve en schijnbaar
  vermogen (1-fasig of 3-fasig in
  symmetrisch netwerken).

- Maximale diameter van de geleider:
  55 mm
- Grafisch scherm
- Automatische uitschakeling na 15
  minuten. (deze functie kan worden
  uitgeschakeld)
- Optionele ISO-kalibratie
- Voor korttijd-metingen van max. 48 uur

Het grafische scherm toont u de waarden in cijfers.

U kunt de waarden ook als curve weergeven.

Zachte rubberen toetsen die de programmering en instelling makkelijker maken

Functie selectie dmv draaischakelaar van de harmonische analyser
PCE-GPA 62

Optische interface aan de achterkant van de harmonische analyser PCE-GPA 62

Optische adapter

Technische specificaties van de driefasige harmonische analyser PCE-GPA 62

Meetwaarden

Meetbereiken / Nauwkeurigheid / Resolutie

Spanningsmeting

4,0 ... 600,0 V reële effectieve waarde

Spanningspieken (> 10V)

± 0,5% van de waarde ± 5 digits / 0,1 V
50 Hz - 60 Hz / ± 5% ± 50 digits

Stroommeting

4,0 ... 1500.0 A reële effectieve waarde

Stroompieken (> 20A)

50 Hz - 60 Hz / ± 5% ± 50 digits

Actief vermogen P

10 W ... 9999 kW in 5 meetbereiken
± 1% van de waarde + 20 digits (> 20 V en > 20 A)
± 2% van de waarde + 40 digits ( > 20 V en > 20 A)
0,1 W ... 1 kW afhankelijk van het meetbereik

Schijnbaar vermogen S

10 VA ... 9999 kVA in 5 meetbereiken
± 1% van de waarde + 20 digits (> 20 V en> 20 A)
± 2% van de waarde + 40 digits (> 20 V en> 20 A)
0,1 VA ... 1 kVA al naar gelang het meetbereik

Reactief vermogen Q

10 var ... 9999 kVAr in 5 meetbereiken
± 1% van de waarde + 20 digits (> 20 V en> 20 A)
± 2% van de waarde + 40 digits (> 20 V en> 20 A)
0,1 VAr ... 1 kVAr al naar gelang het meetbereik

Vermogensfactor PF

0,000 ... 1,000
± 0,04 (>20 V >20 A) / 0,001
± 0,1 (>20 V >20 A) / 0,001

Fase Hoek

-180 ... +180 / ±1 / 0,1
0 ... +360 / ±1 / 0,1

Frequentie meting (U> 50 V)

46 ... 65 Hz
±0,3 Hz / 0,1 Hz

Actieve energie

0 ... 999.999 kWh
± 1% van de waarde + 20 digits

Schijnbaar vermogen

0 ... 999.999 kVAh
± 1% van de waarde + 20 digits

Reactief vermogen

0 ... 999.999 kVarh
± 1% van de waarde + 20 digits

Harmonischen in de spanning (relatief)
50 - 60 Hz > 80 V AC

1 - 20 th / ± 2% / 0,1%
21 - 50 th / ± 4% van de waarde ± 2% / 0,1%

Harmonischen in de spanning (absoluut)
50 - 60 Hz > 80 V AC

1 - 20 th / ± 2% / 0,1%
21 - 50 th / ± 4% van de waarde ± 0,5% / 0,1%

Harmonischen in de stroom (relatief)
50 - 60 Hz > 80 V AC

1 - 20 th / ± 2% / 0,1%
21 - 50 th / ± 4% van de waarde ± 2% / 0,1%

Harmonischen in de stroom (absoluut)
50 - 60 Hz > 80 V AC

1 - 20 th / ± 2% van de waarde ± 0,4 A / 0,1 A
21 - 50 th / ± 4% van de waarde ± 0,4 A / 0,1 A

Totale harmonische vervorming (THD-F)
50 - 60 Hz > 80 V y > 20 A

0,0 - 20% / 2% / 0,1%
20,1 - 100% / ± 6% van de waarde ± 1% / 0,1%
100,1 - 999,9% / ± 10% van de waarde ± 1% / 0,1%

Max. opening van de tang

55 mm

Bereik selectie

automatisch

Overschrijdingsaanduiding

"OL = Overload

Geheugen

50.000 gegevens registers

Interface

USB

Software en data kabel

beiden bij de levering inbegrepen, ze kunnen zowel voor
Win 2000, XP en ME gebruikt worden

Scherm

grafisch LCD scherm, 128 x 64 met backlight

Voeding

2 batterijen van 1,5 V AA

Stroomverbruik

ca. 10 mA

Afmetingen

271 x 112 x 46 mm

Gewicht

650 g, inclusief batterijen

Omgevingscondities

85% max. r.v. / -10 ... + 50 °C

Type bescherming / normen

CAT III 600 V / EN 61010-2-032

Meting van de gemiddelde waarde van de golfvorm (RMS), THD-F en de harmonischen

Meting van het drie-fasen vermogen, vermogen, vermogensfactor

Vermogensmeting van een fase

De software geeft de gegevens als een curve, als analoge grafiek, weer

De software geeft de gegevens ook als kolommen met cijfers.

Inhoud van de zending van de driefasige harmonische analyser
PCE-GPA 62
1 x één tot driefasige harmonische analyser PCE-GPA 62, 2 x geïsoleerd meetpunten, ieder met 2 m kabel, 2 x batterijen, 1 x koffertje, 1 x USB-kabel voor PC, 1 x software (in het Engels) en gebruiksaanwijzingen

Beschikbare optionele accessoires

-- ISO kalibratiecertificaat (voor bedrijven die hun harmonische analyser in hun interne kwaliteitscontrole op willen nemen, of om hem jaarlijks te herijken. Overeenkomstig de ISO, bevat het certificaat een laboratorium kalibratie met het certificaat met alle meetwaarden.
