Draaimomentsleutel-tester PCE-FB TW serie
Draaimomentsleutel-tester tot 500 Nm / Externe krachtopnemer ¼’-vierkante boring / Grafisch display / PEAK functie / Max. 1.000 Hz / USB-interface / Inclusief software

De draaimomentsleutel-tester uit de PCE-FB-TW serie kan, afhankelijk van de sensor, draaimomentsleutels tot 500 Nm testen. Dankzij de nauwkeurige elektronica bereikt deze draaimomentsleutel-tester een meetonzekerheid van slechts 0,5% van het meetbereik. De registratie van de draaimomentsleutel-tester vindt plaats via een ¼’-binnenvierkant.

De draaimomentsleutel-tester bestaat uit een beoordelingseenheid en een externe bedrade krachtsensor die zorgt voor handige meetopstelling. De draaimomentsleutel kan in beide draairichtingen getest worden. Dankzij een grenswaardenfunctie biedt dit instrument u de mogelijkheid een akoestisch signaal af te geven wanneer de vooraf ingestelde grenswaarden worden overschreden. De PCE-FB TW toont de piekwaarden, de krachtcurve en biedt tevens de mogelijkheid tot het uitvoeren van een statistische analyse van het meetproces. Daarnaast kunnen de meetresultaten op een interne SD-kaart opgeslagen worden en vervolgens op een apparaat of computer uitgelezen worden. De PC-software is bij de levering inbegrepen.

Mocht u vragen hebben over de draaimomentsleutel-tester PCE-FB TW serie, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze draaimomentsleutel-tester en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Draaimomentsleutel-tester PCE-FB TW serie   Gebruikershandleiding van de draaimomentsleutel-tester PCE-FB TW serie   CE certificaat van de draaimomentsleutel-tester PCE-FB TW serie   Video van de draaimomentsleutel-tester PCE-FB TW serie   Software van de draaimomentsleutel-tester PCE-FB TW serie   Productblad van de draaimomentsleutel-tester PCE-FB TW serie

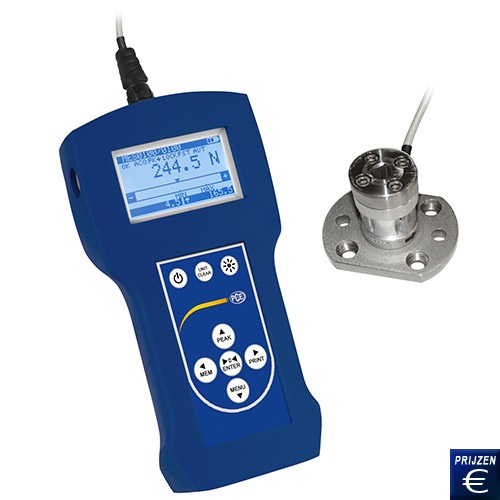

Draaimomentsleutel-tester PCE-FB TW serie

- Mobiele draaimomentsleutel-tester
- Meetbereik tot 500 Nm
- Max. 0,5% foutmarge van het meetbereik
- Hoge meetsnelheid instelbaar tot 1.000 Hz
- PEAK-functie (MIN/MAX)
- Grenswaardenfunctie / display kalibratie
- Sleuteladapter met ¼’-binnenvierkant
- Statistische grafische analyse

- Grafische display met automatische uitlijning
- Menu: Duits, Engels & Spaans
- Incl. PC-software
- USB en RS-232 interface
- Bescherming tegen overbelasting, max. 50%
  van het meetbereik
- Net- en batterijvoeding mogelijk
  (verwisselbaar)

Technische specificaties van de draaimomentsleutel-tester PCE-FB TW serie

Model
PCE-FB 2TW
PCE-FB 5TW
PCE-FB 10TW
PCE-FB 100TW
PCE-FB 500TW

Meetbereik / resolutie
2 Nm (0,2 kgf-m) / 0,001 Nm
5 Nm (0,5 kgf-m) / 0,001 Nm
10 Nm (1 kgf-m) / 0,01 Nm
100 Nm (10 kgf-m) / 0,1 Nm
500 Nm (50 kgf-m / 1 Nm

Meetonzekerheid

± 0,5% van de meetwaarden

Meeteenheden

Nm, Ncm, kgf-m, lbf-in, gf-m

Max. overbelasting

50% van het meetbereik

Hulpmiddel

Tandkransboorhouder tot Ø 13 mm

Sampling rate

Vrij instelbaar tot 1.000 waarden / sec.

Meetfunctie

PEAK-functie (MIN - MAX Hold) / grenswaardenmeting / real-time meting met Software

Weergave

LCD grafisch display 61 x 34 mm / Automatische rotering / Achtergrondverlichting

Menunavigatie

Meertalig: Duits / Engels / Spaans

Geheugen optie

Intern geheugen en mini SD-kaart
(Het interne geheugen kan tot maximaal 6.400 metingen opslaan)

Opslag

Manueel – met een druk op de knop
Automatisch – (instelbaar)

Interface

Seriële RS-232, 9-pins en USB

OPTONEEL: schakelcontact uitgang
MIN / MAX / OK (zie hieronder) + 1 ingang

Software

Inclusief PC-software voor controles en evaluaties

Omgevingsomstandigheden

-10 … +40 °C

Spanningsvoorziening

4x Ni-MH 2700 mAh AA-batterijen (vervangbaar) of via AC adapter 230 V / 12 V; 1.2 A incl. Auto-off functie instelbaar

Levensduur batterij

20 uur (zonder achtergrondverlichting ongeveer 45 uur)

Afmetingen / gewicht aflezingapparaat

210 x 110 x 40 mm / 600 g

Afmetingen / gewicht krachtopnemer

Tot aan 10 Nm Ø90 (Ø40) / 80mm / 700g
Meer dan 10 Nm Ø75 1500 g / 90 mm / 1500 g

Kabellengte tot de externe krachtopnemer

ca. 2 meter

Displayweergave van de draaimomentsleutel-tester PCE-FB TW serie

Displayweergave van de draaimomentsleutel-tester PCE-FB TW serie

Draaimomentsleutel-tester: informatie zoals de batterijstatus, meetsnelheid, kracht, min- en max. gegevens in één oogopslag.

Displayweergave van de draaimomentsleutel-tester PCE-FB TW serie evaluatie van opslag van gegevens in een diagramvorm

Draaimomentsleutel-tester: evaluatie of opslag van gegevens in een diagramvorm waarbij individuele meetpunten kunnen worden opgevraagd.

Displayweergave van de draaimomentsleutel-tester PCE-FB TW serie vertegenwoordiging van de frequentieverdeling

Vertegenwoordiging van de frequentieverdeling van de draaimomentsleutel-tester uit de PCE-FB TW

Displayweergave van de draaimomentsleutel-tester PCE-FB TW serie statistiekfunctie

Statistiekfunctie in de draaimomentsleutel-tester met de mogelijkheid om gegevens intern op te slaan.

Draaimomentsleutel-tester inclusief PC software

Software van de draaimomentsleutel-tester PCE-FB TW serie

De PCE-FB TW draaimomentsleutel-tester wordt met de PC-software geleverd. Zo kunt u opgeslagen metingen via de software uitlezen of naar de draaimomentsleutel sturen. De gemaakte testmeting met de draaimomentsleutel-tester toont een links- en rechts directionele meting met ingegeven grenswaarden. In het onderste bereik vindt u de statistische evaluatie van de meting; min, max, gemiddelde et cetera.

Omvang van de levering van de draaimomentsleutel-tester PCE-FB TW serie

Draaimomentsleutel-tester

1x draaimomentsleutel-tester, 1x externe krachtsensor, 1x PC-software inclusief RS-232 datakabel, 1x SD-kaart inclusief kaartlezer, 4x AAA batterijen, 1x netkabel, 1x draagkoffer

Omvang van de levering van de draaimomentsleutel-tester PCE-FB TW serie

Optionele accessoires

ISO-kalibratie/-certificatie
De certificering omvat een kalibratie inclusief testcertificaat volgens DIN EN ISO / IEC 17025. Deze certificaten zijn vaak nodig wanneer de draaimomentsleutel-tester gebruikt wordt om kwaliteits- of relevantie meetgegevens te bepalen. Een herkalibratie wordt jaarlijks aanbevolen.

ISO-kalibratie certificat voor de draaimomentsleutel-tester PCE-FB TW serie

Schakelcontactuitgang
De draaimomentsleutel-tester kan worden voorzien van een OC of een galvanisch geïsoleerde uitgang. Dit betekent dat de vooraf ingestelde krachtgrenzen MIN/OK/MAX kunnen worden geschakeld. De schakeling kan worden ingesteld als impuls- of continu signaal. Daarbij wordt ook een schakelingang geïnstalleerd zodat gegevens opgeslagen kunnen worden (IN-/+).

Open-collector-uitgang (OC) waarbij de zender op de grond – GND ligt.
Imax – 25 mA / Unom – 24 V (PIN 2/3/4/5)

Ingangsspanning IN(+) / IN (-): U in = 12-18 V/ I max = 50 mA (PIN 1/6)

Art.-Nr.: AF-TSD-F















Schakelcontactuitgang
