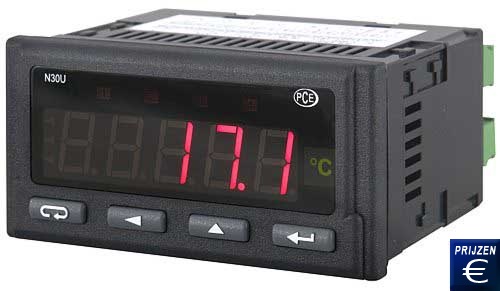

Digitale indicator serie PCE-N30U
digitale indicator met verschillende ingangssignalen / sensorvoeding / 5 digits display / interne real-time klok / optionele analoge uitgang en RS-485 interface / voorkant met IP 65

De digitale indicator PCE-N30U is een, in vier versies leverbaar, universeel meetapparaat voor de weergave van procesvariabelen. Afgezien van de standaardsignalen 0/4-20 mA en 0-10 V, kunnen er ook weerstandstemperatuursensoren en thermokoppels direct op de digitale indicator aangesloten worden. Dankzij een driekleurige display en LEDs, die bij het overschreiden van de grenswaarden oplichten, kan de gebruiker snel de actuele meetwaarden van de digitale indicator evalueren. Bovendien kunt u in uw digitale indicator uit 56 verschillende eenheden kiezen. De digitale schaal over max. 21 punten kan een exacte replica van specifieke curves maken. De digitale indicator heeft aan de voorkant een IP 65 bescherming en is dus stof- en waterbestendig. De digitale indicator kan met de toetsen aan de voorkant worden geconfigureerd. Door middel van de optionele RS485 interface kunnen alle parameters van de digitale indicator ook via software worden ingesteld. Door middel van een paswoord kunt u vermijden dat de instellingen worden gemanipuleerd. Dankzij de sensorvoeding, twee alarmuitgangen en een interne real-time klok is het gebruik van deze digitale indicator zeer flexibel. De digitale indicator kan verder ook met een analoge uitgang en een RS485 interface (Modbus protokol) worden uitgerust. Ook de voedingsspanning van de digitale indicator kan naar wens worden geselecteerd (20 - 40 V AC/DC of 85 - 253 V AC/DC). Hier vindt u een overzicht van andere digitale indicators. Mocht u vragen hebben over deze digitale indicator, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze digitale indicator en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Schaal van 21 punten
- Voorkant met IP 65
- 56 verschillende eenheden
- Digitale display voor industriële
  processen

- Twee alarmrelais
- 24 V sensorvoeding
- Optionele RS-485 interface
- 5 digits display

Ingang

2-, 3-draadse Pt100, Pt500, Pt1000
Termokoppels type J, K, N, E, R, S
Weerstand 0 ... 410 Ω / 4010 Ω
Stroom -24 ... +24 mA
Spanning: -10 ... +63 mV, -13 ... +13 V

Bemonsteringssnelheid

1 / seconde

Resolutie

16 bit

Nauwkeurigheid

0,1%

Impedantie

Spanningsmeting: 1 MΩ
Stroommeting: 12 Ω V

Schaal

21 punten

Display

5 digits, 7 segmenten LED-display, drie kleuren

Indicatiebereik

-19999 ... 99999

Eenheden

keuze tussen 56 eenheden

Sensorvoeding

24 V DC, max. 30 mA

Alarmuitgangen
Modellen PCE-N30U-1 / -2 / -3 /-4

Modellen PCE-N30U-3 / -4



2 relais (sluiter / max. 250 V AC / 0,5 A)

2 alarm relais (wisselaar, max. 250 V AC / 0,5 A)
Analoge uitgang (0/4 ... 20 mA of 0 ... 10 V)
RS-485 interface
Open Collector NPN (max. 30 V DC / 30 mA)

Omgevingstemperatuur

Bedrijf: -25 ... +55 ºC
Stockage: -33 ... +70 ºC

Afmetingen digitale indicator

96 x 48 x 93 mm

Inbouw afmetingen

92 x 45 mm (volgens DIN)

Voedingsspanning

85 ... 253 V AC (45 ... 65 Hz) of DC
20 ... 40 V AC (45 ... 65 Hz) of DC

Type bescherming

Voorkant: IP 65

Gewicht

< 200 g

Montage

Montage clips met klemschroeven,
Aansluiting via klemmenstrook

Behuizing digitale indicator

Robuuste plastic behuizing

Een digitale display toont direct in situ de actuele meetwaarde van een meetpunt. De digitale indicator is dus een eenvoudige oplossing voor een zo eenvoudig mogelijke weergave van de meetwaarden. Het bedienend personeel heeft zo in één oogopslag de belangrijkste meetwaarden. Dankzij de ingangen voor standaardsignalen kan de digitale indicator in vele toepassingen gebruikt worden. De digitale schaal is hiebij een grote hulp. De noodzakelijke instellingen kunnen makkellijk met de toetsen aan de voorkant van de digitale indicator gemaakt worden. Een onbevoegde toegang tot de digitale indicator kan met behulp van een paswoord worden vermeden.

Behalve de eenvoudige weergave van de meetwaarden kan een digitale indicator nog andere taken verrichten. Via relaiscontacten kunnen er alarmen worden geactiveerd, of zelfs eenvoudige besturingstaken worden verricht. De LEDs geven de toestand van iedere relais aan. Met de extra analoge uitgang kan de meetwaarde van de digitale indicator aan andere aparaten, zoals dataloggers of andere overkoepelende besturingsinstrumenten worden doorgegeven. Bovendien kunt u dankzij de RS-485 interface de digitale indicator via de computer configureren om de meetwaarde uit te lezen. De electrónica zit verpakt in een behuizing met IP 65 bescherming. Zodoende kan de digitale indicator ook in zware industriële omgevingen worden gebruikt

Beschikbare versies van de digitale indicator PCE-N30U

Digitale indicator PCE-N30U-1

Voeding 85 ... 253 V AC/DC
2 alarmrelais, sensorvoeding

Digitale indicator PCE-N30U-2

Digitale indicator PCE-N30U-3

Voeding 85 ... 253 V AC/DC
2 alarmrelais, sensorvoeding
Analoge uitgang (0/4 ... 20 mA of 0 ... 10 V)
RS485 interface, Open Collector NPN

Digitale indicator PCE-N30U-4

Voeding 20 ... 40 V AC/DC
2 alarmrelais, sensorvoeding
Analoge uitgang (0/4 ... 20 mA of 0 ... 10 V)
RS-485 interface, Open Collector NPN
