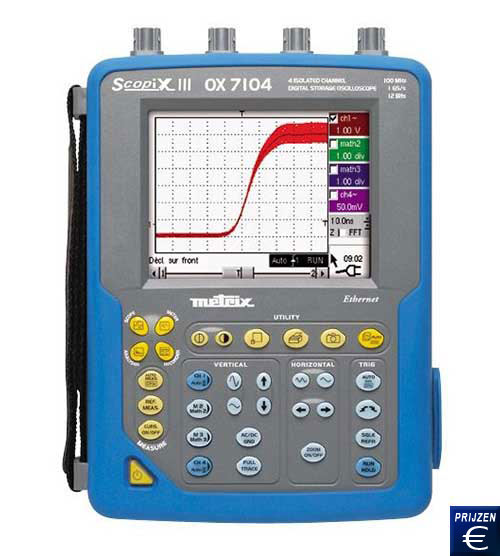

Digitale Handheld Oscilloscoop Scopix OX7104
Handheld digitale oscilloscoop met geheugen / 4 kanalen met galvanische scheiding / 100 MHz bandbreedte / sampling rate 100 GS/s / TFT LCD kleurenscherm 5,7 "

Deze Digitale Handheld Oscilloscoop Scopix OX7104 heeft een bandbreedte van 40 MHz, 2 kanalen met galvanische scheiding tot 600 V CAT III en een transducer D/A 12 bit. De Digitale Handheld Oscilloscoop Scopix OX7104 is een universeel instrument voor foutdetectie tot aan expertise-rapporten. Door de handige draaggreep en poten, kan de Digitale Handheld Oscilloscoop Scopix OX7104 als stationair of draagbaar apparaat worden gebruikt. Met behulp van de Ethernet netwerkverbinding kunt u de golven op afstand bekijken of afdrukken. Hiervoor heeft u geen extra software nodig. Optioneel beschikt de Digitale Handheld Oscilloscoop Scopix OX7104 over de recorder functie. De Digitale Handheld Oscilloscoop Scopix OX7104 bereikt een registratiesnelheid van 500 s tussen twee metingen van een register. Dit is vooral interessant voor de controle gedurende een lange tijdperiode. Mocht u vragen hebben over de Digitale Handheld Oscilloscoop Scopix OX7104, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze multimeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- RS-232, Centronics, Ethernet-en USB-interface
- 100 MHz Bandbreedte
- Recorder (optioneel)
- Sampling rate per kanaal: ETS 100 GS/s Single
  Shot 2,5 GS/s
- Wiskundige functies
- RS232 / Centronics / Ethernet / USB / Micro
  SD geheugenkaart
- TRMS multimeter tot 200 kHz

- TFT LCD kleuren touchscreen 5,7 "
- FFT analyzer (optioneel)
- Harmonische Analyzer (optioneel)
- Geheugen van 2500 punten per kanaal
- Transducer D/A 12 bit (Y-resolutie 0,025%)
- Automatische "Plug and Play "" identificatie van
  sondes en adapters
- NiMH-accu tot 4 uur

Technische specificaties van de DSO oscilloscoop Scopix OX7104

Mode - digitale Oscilloscoop

Bandbreedte

100 MHzbeperking bandbreedte tot 15 MHz, 1,5 MHz en 5 kHz

Scherm

11,5 x 8,6 cm, 5,7 "TFT kleuren LCD (320 x 240 pixels) met touchscreen

Kanalen

4 (galvanisch gescheiden)

Afwijking X

Tijdelijke basis

1 ns - 200 s/div, nauwkeurigheid ± 0,1%

Afwijking Y

Gevoeligheid

2,5 mV ... 200 V/div, nauwkeurigheid ± 0,1%

Trigger

Trigger types

AUTO TRIG, SingleShot, Autolevel 50%

Trigger modus

flank, pulsbreedte (20 ns - 20 s), faseverschil (120 ns - 20 s), event teller (3 tot 16.384), TV beeld of rij (NTSC: 525 of PAL:625) - vrije instelling van de trigger positie

Digitale geheugen

Max.sampling rate

100 GS/s in ETS - 2,5 GS/s in SingleShot (in elk kanaal) - 12 bit D/A transducer (resolutie Y 0,025%)

Geheugen

2500 punten / kanaal (uitbreidbaar tot 50.000 punten)

Gebruikers geheugen

2 MB + micro SD-geheugenkaart

Soorten indicaties

mode Glitch 2ns , omhullingscurve, gemiddelde waarde, presentatie X/Y

Andere functies

FFT analyse en wiskundige functies

FFT (lin of log) met meet cursor - elementaire rekenkundige functies +, -, x, / redacteur van wiskundige formules

cursor

2 of 3 cursors: V en T gelijktijdig of fase - 12 bit resolutie, indicatie met 4 digits

Automatische metingen

19 tijd- of niveaumetingen , fase metingen, fase resolutie 12 bits, indicatie met 4 digits

Mode - Multimeter

Algemene informatie

8000 digits + staafdiagram max. en min. - TRMS - grafische opname met datum en tijd

Voltage AC, DC, AC + DC

600 mV ... 600 V TRMS, 800 mV ... 800 V DC - nauwkeurigheid:V DC 0,5% + 5 digits - 200 kHz bandbreedte

Foutdetectie via het scherm

Instelling van de duur van de fout - registratie tot 100 fouten met datum/tijd als een txt. bestand

Weerstand

80 Ohm tot 32 MOhm - nauwkeurigheid 0,5% van de meetwaarde + 25 digits

Andere soorten metingen

temperatuur, capaciteit (5nF ... 5mF), frequentie (0 ... 200 kHz), 3,3 V diodetest

Harmonische Analyse-modus (optioneel)

Multichannel Analysis

tot order 61 - basisfrequentie van 40 ... 450 Hz, automatisch of handmatig

Gelijktijdige metingen (spanning / stroom)

totale RMS, THD waarde, en geselecteerde volgorde (% dominante golf, fase, frequentie, RMS-waarde)

Vermogen (een-en driefase symmetrische netwerken)

harmonische golf analyzer in schijnbaar vermogen, met indicatie <ontvangen/verzonden> voor iedere order

Mode - Recorder (optioneel)

Duur - Meetsnelheid

van 2 s tot 1 maand
van 800 µs tot 18 m
van 40 µs tot 53 s
(Met geheugen uitbreiding)

Stockagecondities

drempel waarde of tolerantie venster, simultane cross-channel condities, instelbare tijdsduur vanaf 160 s

Register analyse

meetschaal en -eenheid, automatische metingen of metingen verricht met de cursor, foutdetectie met datum / tijd, zoom, enz.

Algemene technische specificaties

Afdrukken

via Ethernet, RS-232 of Centronics (optioneel)

Netwerkverbinding

Ethernet

Voeding

98 ... 264 V / 47 ... 63 Hz, 15 W NiMH-accu

Elektrische veiligheid / EMV

elektrische veiligheid volgens IEC 61010-1 (2001) - EMV volgens EN 61326-1 - 600 V, CAT III

Andere gegevens

Afmetingen: 265 x 195 x 56 mm - Gewicht: 1,9 kg met accu - Beschermingstype: IP41

Inhoud van de zending
1 x DSO oscilloscoop Scopix OX7104
1 x oplader, NiMH 9,6 V - 3,8 Ah accu
1 x draagtas1 x Probix 1/10 sonde
1 x BNC / Probix adapter
1 x banaan-adapter Probix Ø 4 mm
1 x Ethernet-kabel (gekruist)
1 x USB-kabel
1 x magnetische bout
1 x micro SD-kaart
1 x handstrap
1 x handleiding en programmeer instructies op CD-Rom

Extra onderdelen - Software

PCE-HX0028

optie "Harmonic Analyzer"

PCE-HX0029

optie 'Recorder'

PCE-HX0075

optie "Vermogen meting"

PCE-HX0077

optie "Geheugenuitbreiding"

Extra onderdelen - Probix

PCE-HX0030A

Probix sonde 1:10; 250 MHz

PCE-HX0031

Probix BNC-adapter, 250 MHz

PCE-HX0032

Probix BNC-adapter, 50 tot 250 MHz

PCE-HX0033

Probix banaan adapter

PCE-HX0034

stroomtang 20 mV / A, punt 80 A, AC / DC, 1 MHz

PCE-HX0035

K thermokoppel adapter, -40 ... +1250 ° C

PCE-HX0036

Adapter voor Pt100, -100 ... +500 ° C

PCE-HX0071

set van aanvullende componenten voor Probix sonde HX0030A

PCE-HX0072

flexibele stroom converter AmpFLEX/ Probix, 5 ... 3500 A - 200 kHz

PCE-HX0073

flexibele stroom converter AmpFLEX /Probix, 5 ... 350 A - 3 MHz

Extra componenten - Communicatie / Metrologie

PCE-HX0039

Ethernet-kabel RJ45 recht

PCE-HX0040

Ethernet-kabel RJ45 gekruist

PCE-HX0041

RS232 adapter / Centronics

PCE-HX0042

RS232 kabel, SUBD 9-pins

PCE-HX0056

master adapter USB / RS-232

PCE-P01101815

Adapter DB9M / DB25M

PCE-SX-METRO/P

software voor gegevensverwerking

PCE-HX0084

USB kabel

Aanvullende onderdelen Transport / Voeding

PCE-HX0038

draagtas

PCE-HX0057

draagtas uitgerust voor Scopix

PCE-HX0061

Auto voeding 10 ... 60 VDC

PCE-HX0063

accu en extra lader
