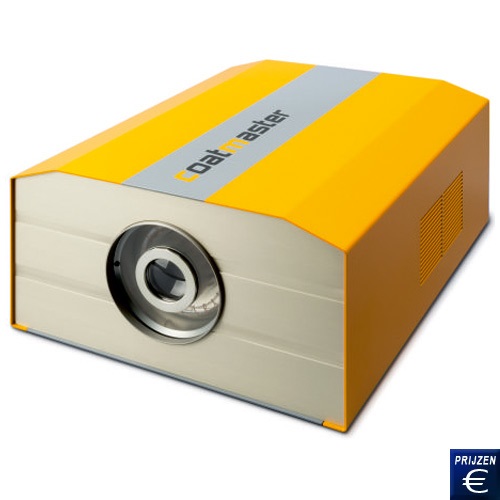

Contactloze diktemeter CoatMaster
Contactloze diktemeter voor in de industrie en het laboratorium / controleert natte verf voor drogen en poederlak voor het bakken / gepatenteerde thermische laagdikte-testmethode.

De contactloze diktemeter CoatMaster meet laagdikte, porositeit en thermische eigenschappen van coatings op onderdelen in allerlei toepassingen – in realtime – ook bij natte of poedervormige coatings. Het testsysteem CoatMaster voor natte verf is een praktische oplossing om de kwaliteit en de efficiëntie te verhogen. De contactloze laagdiktemeter CoatMaster is krachtig, veelzijdig en eenvoudig te gebruiken. Mocht u vragen hebben over de CoatMaster dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze diktemeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Diktemeter CoatMaster bij het testen van natte verf op cement platen

- Voor natte verf en poedercoating
- Contactloze meetmethode
- Meting van laagdikte tot 2000 µm

- Is geschikt voor in-line productie
- Garandeert 100% kwaliteitscontrole
- Zonder radioactieve- en laserstraling

Hoektolerantie

±60 °

Netaansluiting

IEC 320-C14

Netspanning

230 V AC, 50Hz

Zekering

10 A

Input

max. 2000 W

Gebruikerscondities

5 °C ... 40 °C

Luchtvochtigheid

< 60 %

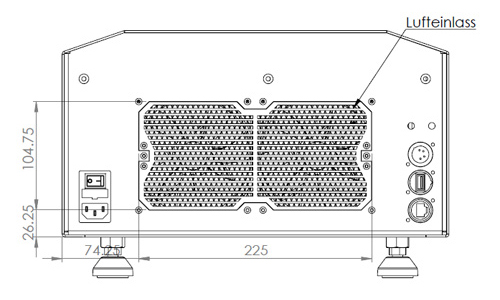

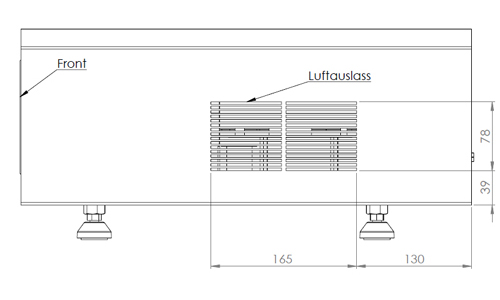

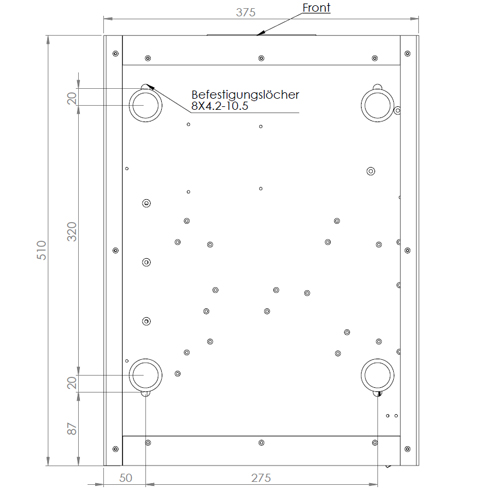

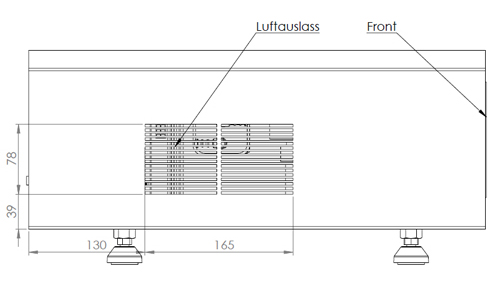

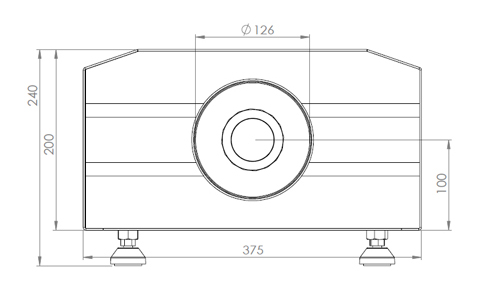

Afmetingen

38 x 51 x 20 cm

Gewicht

16 Kg

Behuizing

Aluminium

Montage

Rail en voetjes

Interface

Ethernet, WiFi , Externe synchronisering

Thermisch coating onderzoek TSP
De te onderzoeken coating wordt met een lichtbron kort verwarmd en het resulterende temperatuurgradiënt aan de oppervlakte wordt met een infraroodsensor geregistreerd. De temperatuur verhoogt sneller in een dunnere coating mits het een lagere thermische geleidbaarheid heeft dan de ondergrond. Daarom kan uit het temperatuurprofiel de dikte en materiaal eigenschappen van de coating besloten worden.

Meet alle coatingskleuren
Sommige meetinstrumenten kunnen als gevolg van beperkingen in hun technologie niet volledig de dikte meten van een kleurenlaag. Bovendien zijn voor deze apparaten complexe en langdurige kalibraties nodig voor de verschillende kleuren. De contactloze diktemeter CoatMaster heeft deze beperkingen niet. Daardoor zorgt het voor een snelle en accurate laagdiktemeting op alle kleurlagen.

In tegenstelling tot andere apparaten die alleen op metalenoppervlakte kunnen meten, meet de contactloze diktemeter CoatMaster coatings van verschillende materialen, zonder enige beperking! Voorbeeld: metaal, hout, keramiel, plastic, carbon viber, glas, etc. Voorbeelden: poedercoatings op metalen
Bijv. schroefveren
Natte verf op plastic
Bijv. onderdelen voor auto-interieurs
Natte verf op metaal
Bijv. corrosiebescherming
Poedercoating op hout
Bijv. meubelpanelen

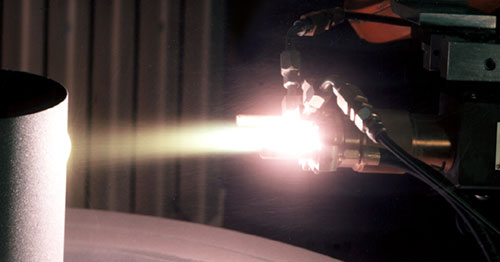

Thermische barrière coating (TBC) op metalen
Bijv. Turbinebladen

Inspectie in de productie
De flexibele contactloze diktemeter CoatMaster is ontwikkeld voor zowel in-line als voor at-line metingen van coatingseigenschappen. Dankzij de krachtige eigenschappen is het meetapparaat ideaal voor gebruik in een kwaliteitslaboratorium als ook direct in het coatingssysteem.
Bovendien is de CoatMaster snel en automatisch. Daardoor is het zeer goed voor de kostenefficiënte in-line metingen van onderdelen die worden gemaakt door het coatingssysteem.

Defecten in coatings bevinden zich vaak op kleine en moeilijk toegangelijke plaatsen van componenten. Fouten kunnen ook op gebogen oppervlakken voorkomen. Omdat de contactloze diktemeter CoatMaster laagdiktes vanaf een afstand tussen 5 .... 50 cm in een meetpunt van 2 ... 4mm² meet, kunt u eenvoudig zeer complexe bouwvormen controleren op fouten in de coating.
Bijvoorbeeld:
- Op smalle randen
- Op inwendige oppervlakken
- Op gebogen en complexe oppervlakken

Metingen op afstand
De contactloze diktemeter Coatmaster kan de laagdikte meten zonder contact te maken met het oppervlakte en voorkomt daardoor beschadiging aan het oppervlak. De meetafstand kan liggen tussen 5...50 cm. Hierdoor kan een groot aantal onderdelen van verschillende vormen en maten worden gecontroleerd van bijna elke productieomgeving. De grootte van het meetpunt kan worden aangepast aan de geometrie van het onderdeel en de respectieve kwaliteitscriteria proceseisen. U kunt de dikte van de laag meten waar je wilt meten met een meetpunt met 2...4mm².

Technologie van de contactloze diktemeter.

Non-destructieve en contactloos

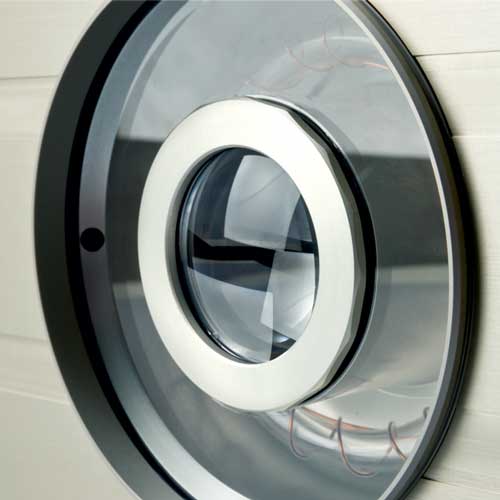

Een computergestuurde flitslamp aan de CoatMaster verwarmt de coating. Een high-speed infrafrood detector in de lens registreert op afstand het temperatuurverloop van het oppervlak. De oppervlaktetemperatuur vervalt met een dynamische karakteristiek, die afhangt van de laagdikte en de thermische eigenschappen van de coating. Speciaal ontwikkelde algoritmen analyseren het dynamische temperatuurverloop op de oppervlakte en daardoor kunnen de laagdikte en andere eigenschappen, kwantitatief en reproduceerbaar, geanalyseerd worden.

CoatMaster: meten van natte coatings op plastic

Door een continue controle van coatingsprocessen, kunnen de materialen worden opgeslagen en zodoende worden de kosten aanzienlijk verlaagd. Dergelijke controle biedt het testapparaat CoatMaster. Het apparaat bepaalt op non-destructieve wijze de parameters zoals laagdikte en thermische eigenschappen.

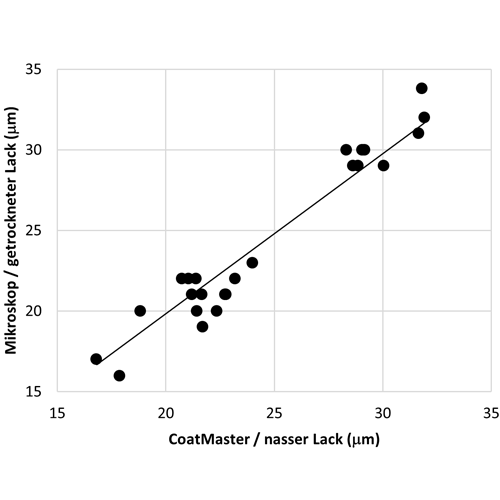

Zoals metingen hebben aangetoond, in samenwerking met AkzoNobel Coatings, is de CoatMaster zeer geschikt voor kalibratievrije metingen van natte op watergebaseerde verf op plastic. Bij deze werkwijze wordt met de CoatMaster een referentielaag gemeten, en met de volgende metingen vergeleken. Afwijkingen van de referentie geeft het apparaat in procenten waarbij 100%-waarde overeenkomt met de dikte van de referentie. Tijdens de metingen wordt verf in de kleuren geel varsitiy, rood varsity, misano rood en technisch grijs gemeten. Afhankelijk van de lak worden twee kunststof platen met onderscheidende diktes gecoat. De diktes bedragen tussen 16-34μm (doorgedroogd).

Conclusie
De resultaten van de meetreeksen tonen dat de CoatMaster voor natte verf metingen zeer goed voor contactloze en storingsvrije laagdiktemetingen geschikt is. De relatieve laagdikte wordt zonder kalibratie gedaan. Door een vergelijkende meting biedt het apparaat ook de absolute laagdikte waarden.

Voor de gebruiker resulteert dit in de volgende voordelen:
- Procesveiligheid: het coatingsproces wordt objectief en consequent
  gecontroleerd en gelogd.
- Coatingsfouten reduceren: tijdens het coaten worden afwijkingen snel
  gedetecteerd zodat corrigerende maateregelen op tijd gestart kunnen worden.
- Productietijd besparen: dankzij de continue meting van de laagdikte kan het
  coatingsproces van een nieuwe productieserie snel en optimaal ingesteld
  worden.

Thermische weerstand laag
De thermische weerstand laag geeft het temperatuurverschil over de coating bij een constante verwarming aan de ene kant en een constante koeling aan de andere kant. Daarom is het een directe parameter voor het bepalen van de isolatielaag eigenschappen

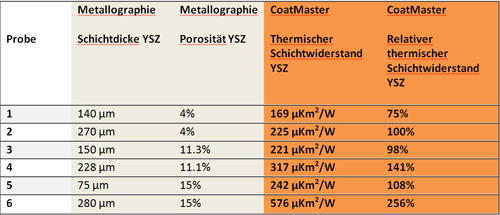

De resultaten van de metallografische- en diktemetingen en de CoatMaster metingen van de weerstand laag kunt u vinden in de tabel hieronder. Deze resultaten tonen hoe de isolatielaag-eigenschappen worden beïnvloed door porositeit en dikte.

- Vergelijking van de monsters 1 en 3 met dezelfde laagdikte (140 – 150 µm) maar
  verschillende porositeit.
- De door CoatMaster gemeten thermische laag weerstand van 221 μKm2 / W
  voor het meer poreuze  monster 3 is 1,3 maal zoveel dan de waarde van de
  minder poreuze monster 1.
- Vergelijking van de monsters 2 en 6 met dezelfde hogere laagdikte (270 – 280
  µm) maar verschillende porositeit.
- De door de CoatMaster gemeten 576 μKm2 / W voor het meer poreuze monster
  6 is 2,6 maal zoveel als de waarde van het minder poreuze monster 2.
- Vergelijking van de monsters 1 en 2,3, en 4 en 5 en 6 waarbij elk paar dezelfde
  porositeit heeft maar verschillende diktes.
- Bij elk paar is de door CoatMaster gemeten thermische weerstand voor het
  dikkere monster hoger (monster 2, 4 en 6) dan verwacht.

Variatie van de thermische weerstand laag bij YSZ als functie uit porositeit en dikte.
De thermische weerstand laag neemt met stijgende porisiteit en dikte toe. (Laagdikte en porositeit worden met een metallografische beeldanalyse gemeten, de thermische laag weerstand met de CoatMaster).

Thermische geleidbaarheid
Met behulp van de thermische weerstand laag kunnen andere thermische eigenschappen zoals de thermische geleiding en thermische diffusie bepaald worden. De thermische geleidbaarheid L wordt berekend door de laagdikte D te delen door de laagdikte van de thermische weerstand Rth.

In de onderstaande grafiek kunt u zien dat de metingen van de 6 monsters met de CoatMaster de bekende afname toont van de thermische geleidbaarheid met stijgende porositeit en dat deze goed overeenkomt met de literatuur (Wang et al., 2003).

Thermische diffusie
De door het apparaat gemeten waarden voor thermische diffusie met 5 monsters komt overeen met de waarden voor de thermische geleidbaarheid, echter wegens de afhankelijkheid van porositeit van de volumetrische warmtecapaciteit zijn deze niet evenredig. De waarden komen goed overeen met die uit de literatuur.

Porositeit en dikte van de laag
Met de CoatMaster kan de gebruiker de coatingsporositeit in twee verschillende modi meten: afhankelijk of de laagdikte bekend is of niet.
1. Porositeitmeting met de CoatMaster bij een bekende laagdikte.
Voor deze modus moet de CoatMaster allereerst met een coatingsmonster gekalibreerd worden zodat zowel de laagdikte als de porositeit bekend zijn. Bijv. Door metallografische beeldanalyse.

f

Metallografische beeldanalyse van een monster
Nadat de gebruiker de laagdikte van de gemeten locatie gespecificeerd heeft, kan de CoatMaster de daarbijbehorende porositeit meten.

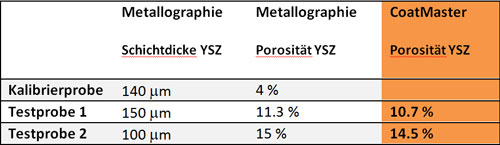

Deze modus werd met drie monsters getest, waarbij de laagdikte en porositeit metallografisch bepaald werden en de porositeit met de CoatMaster gemeten werd. De resultaten worden in de tabel hieronder weergeven.

Gelijktijdige meting van porositeit en dikte met de CoatMaster
- Voor deze modus moet de CoatMaster gekalibreerd zijn bij twee coatingmonsters
  zodat zowel de laagdikte als ook de porositeit bekend is.
- Daarna kan de CoatMaster laagdikte en porositeit gelijktijdig meten.

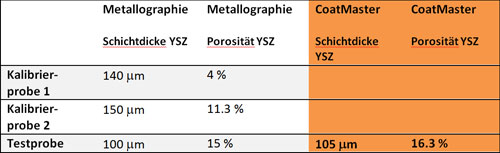

  Deze modus is getest met drie monsters, waarbij zowel de laagdikte als de
  porositeit zowel metallografisch als ook met de CoatMaster gemeten werd. De
  resultaten worden hieronder getoond in de tabel.

Wanneer een hogere nauwkeurigheid vereist is kan de CoatMaster worden gekalibreerd met 4 in plaats van 2 monsters.

De CoatMaster metingen van porositeit en dikte van de YSZ-laag zijn gelijkertijd in goede overeenstemming met de metallografische metingen.
