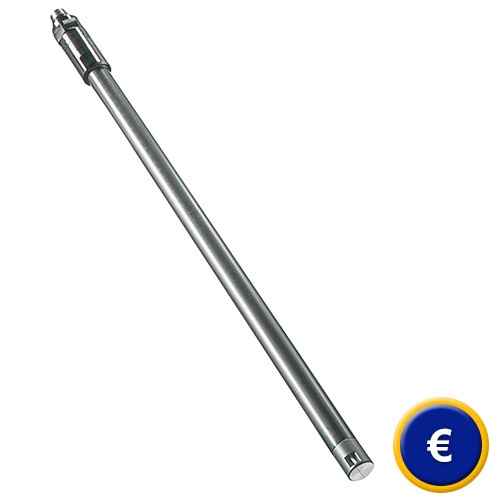

Compacte stromingssensor SS 20.400
Compacte stromingssensor voor het meten van de stromingssnelheid / voor lucht en gas / detectie van de stromingsrichting / eenvoudige controle / bi-directionele meting

Met dit apparaat beschikt u over een compacte stromingssensor waarmee u direct metingen van de stromingssnelheid van lucht en gassen uit kunt voeren. Tevens is gelijktijdig het beheer van de stroomrichting mogelijk. De montage van de compacte stromingssensor is zeer eenvoudig dankzij het compacte pijp ontwerp, maar ook vanwege de eenvoudige één-gat installatie. Deze compacte stromingssensor blinkt uit door zijn korte responstijd en zijn zeer lage instap van het meetbereik. Deze compacte stromingssensor is zeer geschikt voor wie in de industrie de standaard snelheid van schone lucht, stikstof en andere gassen wil meten. Het meetbereik van de compacte stromingssensor ligt tussen 0,05 tot 20 m / s. Door de sensorkop van de compacte stromingssensor, bestaande uit aluminium, kunnen metingen uitgevoerd worden tot 60°C. Erg handig is dat u deze compacte stromingsensor zelf kunt configureren met behulp van een computer. Mocht u vragen hebben over de compacte stromingssensor SS 20.400, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze stromingssensor en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Eenvoudige installatie
- Voor schone lucht en stikstof
- Optie voor andere gassen beschikbaar
- Meetbereik tot 20 m/s

- Sensorkop van aluminium
- Bedrijfstemperatuur tot max. 60 ° C
- Sensoren van RVS
- Voor luchtdruk

Technische specificaties van de compacte stromingssensor SS 20.400

Meetgrootte

Normale snelheid op basis van standaardvoorwaarden van TN = 20 ° C en ρN = 1013,25 hPa

Meetmedium

Schone lucht of stikstof (verdere gassen op aanvraag)

Meetbereik stroming wN

0 ... 1 / 2,5 / 5/10/20 m/s

Onderste detectiegrens wN

0,05 m/s

Meetnauwkeurigheid

Standaard

± 3% v. MW. +( 2% v. MBE. ; min. 0,05 m/s))1

Hoge precisie (optioneel)

± 1% v. MW. +( 2% v. MBE. ; min. 0,04 m/s))1

Reproduceerbaarheid wN

± 1,5% v. MW.

Responstijd t90 wN

0.01 ... 10 s (configureerbaar), 1 s inst.

Bedrijfstemperatuur

Bedrijfstemperatuur

0 ... 60 ° C

Opslagtemperatuur

-20 ... 85 ° C

Materiaal

Sensorkop

Aluminium AlMgSiPb geanodiseerd

Sensorbuis

RVS D6 CrNiMoTi 1.4571

Stekkerverbinding

RVS D6 CrNiMoTi 1.4571

Algemene specificaties

Medium, omgeving

Zonder condensatie (tot 95% RV)

Werkingsdruk

Atmosferisch (700 ... 1300 hPa)

Voedingsspanning

7,52 )2 ... 24 V DC + 10%

Stroomverbruik

typ. <35 mA (max. 160 mA met schakeluitgangen)

Analoge uitgang

0 ... 10 V (RL > 10 Ω) of 4 ... 20 mA
(RL <300 Ω); beveiligd tegen kortsluiting

Schakeluitgangen

2 opencollector uitgangen, stroombegrenzing en beveiliging tegen kortsluiting, configureerbaar
kanaal 1 (OC1): richting of drempelwaarde
kanaal 2 (OC2): drempelwaarde
max. 26,4 V DC / 65 mA
schakelhysteresis 5% v. drempelwaarde,
min. ± 0,05 m / s

Aansluiting

M9 Connector, 7-polig geschroefd

Maximale kabellengte

0 ... 10 V: 10 m
4 ... 20 mA: 100 m

Montagepositie

Willekeurig

Bescherming / klasse

IP66 / III

ATEX Categorie (optie SS 23.400)

3G, zone 2 (II 3G Ex nA II T4)

Sondelengte

130 /200/ 300 mm

Gewicht

Ong. 60 g max. (bij een sonde lengte van 300 mm)

1): Onder referentie-omstandigheden
2): Met stroomuitgang , bij spanningsuitgang min. 12 V

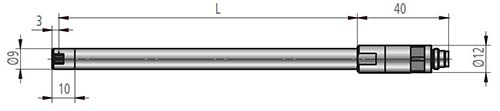

Afmetingen compacte stromingssensor SS 20.400

Weergave analoge en digitale signalen compacte stromingssensor SS 20.400

Bidirectionele
vertegenwoordiging van de richting: schakeluitgang OC1

Bidirectionele
vertegenwoordiging van de richting: 0 m / s = 50% signaal

Unidirectionele
vertegenwoordiging van de richting: Geen

Omvang van de levering van de compacte stromingssensor SS 20.400
1 x Compacte Stromingssensor (afhankelijk van uitvoering), 1 x handleiding

Optionele toebehoren van de compacte stromingssensor SS 20.400

Programmering Set (ArtNr 505960)
De programmering set - gecombineerd met een pc (via RS232) - maakt de configuratie ter plaatse mogelijk .Bovendien kan de mediumtemperatuur en de mate van turbulentie van de stroming weergegeven worden 1). De mate van turbulentie van de stroming is een afwijking van het gemiddelde.
Set bestaande uit:
- Programming Interface met LED-display, de
  uitgangssignalen en de voeding voor de sensor
- PC-software (voor Windows)
- Aansluitkabel voor sensor (lengte 2 m)
- RS232-kabel

1) De transmissie van de meetwaarden of evaluatie via de programmering set is alleen geschikt voor configuratie- en testdoeleinden (niet geschikt voor continu gebruik).
