Compacte regelaar PCE-C21
compacte temperatuurregelaar / voor Pt100 en thermokoppels /
Fuzzy-Control / 1 of 2 stuurrelais / 18 bit AD omvormer / IP 65 bescherming

De compacte regelaar PCE-C21 met afmetingen van 26,5 x 50 mm (1/32 DIN) past in iedere installatie. Ondanks deze afmetingen biedt de compacte regelaar PCE-C21 velerlei functies. Door de Fuzzy Logic bereikt deze compacte regelaar snel en exact de ingestelde nominale waarde, want deze functie past de PID-parameter in de compacte regelaar PCE-C21 aan om, ondanks de snelle regulering, de overschrijding te voorkomen. Dankzij de sampling rate van 5 Hz is deze compacte regelaar zelfs snelle processen de baas. Opdat het gebruik van deze compacte regelaar eenvoudig en makkelijk is, biedt dit apparaat enkele bijzondere functies. De Auto-Tune functie bepaalt de optimale PID-parameters tijdens de ingebruikname of bij nieuwe controletaken voor de compacte regelaar PCE-C21. De Soft-Start functie verhindert extreme situaties, zodat de nominale waarde van de compacte regelaar altijd door de gradiëntfunctie kan worden aangepast. Behalve de weerstandssensor Pt100 kunnen er ook thermokoppels direct op de compacte regelaar worden aangesloten. Als besturingsuitgang beschikt de compacte regelaar PCE-C21 naar keuze over één of twee relais. Op de volgende link vindt u nog andere regelaars voor verschillende toepassingen. Mocht u vragen hebben over de Compacte regelaar PCE-C21, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze temperatuurregelaar en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Compacte regelaar PCE-C21   Handleiding van de Compacte regelaar PCE-C21  CE Certificaat van de Compacte regelaar PCE-C21  Video van de Compacte regelaar PCE-C21   Software van de Compacte regelaar PCE-C21  Productblad van de Compacte regelaar PCE-C21

Compacte regelaar PCE-C21

- Verschillende reguleringen:
  P, PD, PID, on/off
- Relais uitgang
- 18 bit AD omvormer

- 4 digits LED-Display
- IP 65 bescherming
- Soft-Start functie

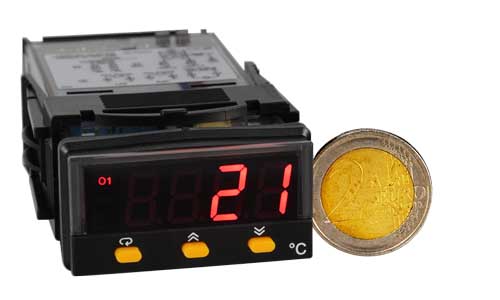

Grootte van de Compacte regelaar PCE-C21

Voor de compacte regelaar PCE-C21 vindt u altijd wel een plek.

Technische specificaties van de Compacte regelaar PCE-C21

Ingang

Pt100 (DIN en JIS) of
thermokoppels type J, T, K, S, R, B, E, N, L

Meetfrequentie

5 Hz

Nauwkeurigheid

PT100: 0,4 %
Thermokoppels: 2 %

Regelaar

P, PD, PI, PID

Scherm

4 digits LED

Uitgangen

relais, wisselcontact: 240 V AC, 2 A

Omgevingstemperatuur

Bedrijf: -10 ... +50 °C
Stockage: -40 ... +60 °C

Luchtvochtigheid

< 90% r.v. (niet condenserend)

Afmetingen

50 x 26,5 x 110,5 mm (DIN 1/32)

Inbouw afmetingen

45 x 22,2 mm

Spanningsvoeding

90 ... 250 V AC, 47 ... 63 Hz

Energieverbruik

< 10 VA

Type bescherming

Voorkant: IP 65
Achterkant: IP 20

Gewicht

< 120 g

Aansluiting

Aansluiting door middel van klemmenstrook

Normen

EN 61010-1, EN 61326

Temperatuursensor

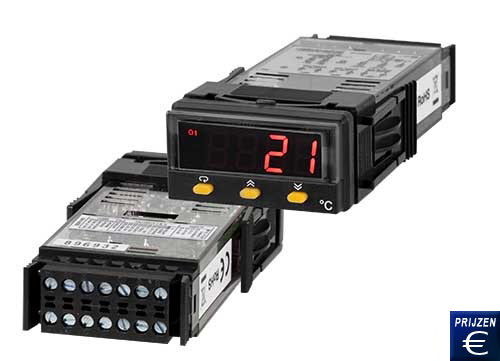

De temperatuursensor, de voeding en de compacte regelaar worden op de klemschroeven aan de achterkant aangesloten

Compacte regelaar PCE-C21 wordt met bevastigingsmateriaal geleveerd

De compacte regelaar wordt met bevestigingsmateriaal geleverd.

Omvang van de Compacte regelaar PCE-C21
1 x compacte regelaar PCE-C21, bevestigingsmateriaal, handleiding

Beschikbare versies: Compacte regelaar PCE-C21

Compacte regelaar PCE-C21T-1
Compacte regelaar PCE-C21T-3

1 x relais uitgang

2 x relais uitgangen
