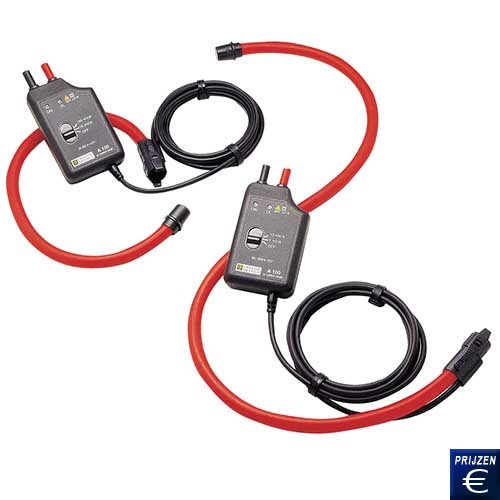

Flex-Stroomtransformator AmpFLEX A100
Flex-stroomtransformator tot 10 kA/ max. diameter tot 38 cm / voor aansluiting aan de multimeter / Voor prestatiemeting / Rogowski- meetprincipe / IP65 / 1 % Precisie

De flex-stroomtransformator meet stroom naar het Rogowski- meetprincipe. Deze transformator kan de stroom contactloos tot 10000 A veilig meten. De aansluiting van de stroomtang verloopt via een 4mm veiligheidsstekker gekoppeld aan bijv. een multimeter. De transformator kan tot 120 cm lang zijn en laat zich probleemloos aan stroomrails of grote kabelbundels leggen. Doordat het apparaat zeer universeel inzetbaar is, is hij niet alleen geschikt voor hoogspanningstechniek, maar ook voor het meten van stroom in bijv. verdeelkasten. Door het meten van stroom met behulp van een Rogowski-spoel ontstaan er geen verzadigingsverschijnselen, zoals bijvoorbeeld bij verwarmingen. Dit heeft als voordeel dat de metingen die met de AmpFLEX verricht worden weinig onderhevig zijn aan fouten, omdat de invloed van de faseverschuiving zeer klein gehouden wordt. Hier ziet u een selectie van andere FLEX-stroomtransformatoren. Mocht u vragen hebben over de AmpFLEX A100 dan kunt u de volgende technische  specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze stroomtransformator en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Tot 10000 A meetbaar
- Betrouwbare meting
- Tot 120 cm luslengte
- IP 65

- Oliebestendig
- Aansluiting aan Multimeter
- Voeding via 9 V batterij
- Indirecte meting

Bandbreedte

10 Hz ... 20 kHz

Umax uitgang

4,5 V

Bedrijfsspanning

9 V DC

Omgevingsfactoren bedrijf:

 -10 °C ... 55 °C, < 90 % r.F.

Overbelasting:

+ 80 °C

Bescherming

IP 65, oliebestendig en alifatische koolwaterstoffen

Afmetingen

140 x 64 x 28 mm

Gewicht behuizing

200 g

Aansluitkabel

2 m

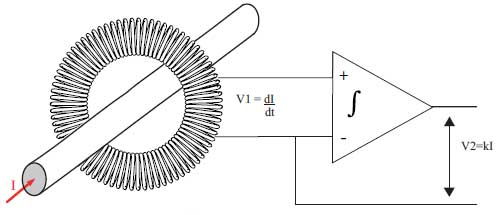

Verklaring voor het meten van de stroom met een FLEX-stroomtransformator.
De meting van stroom met behulp van een flexibele stroomtransformator is berust op het principe van de Rogowski-spoel. De Rogowski-spoel in een FLEX-stroomtransformator is een luchtspoel zonder luchtkern. De spoel is in de regel gelijkmatig om een niet magnetische kern gewikkeld. Het begin en het einde, welke beide om deze kern gewikkeld zijn, begint en eindigt aan de gelijk kant van de FLEX-stroomtransformator. Door de spoel om een stroomvoerende geleider te buigen, genereert de stroom een magnetisch veld dat de spanning in de stroomtransformator induceert. Deze spanning wordt met behulp van een versterker tot een meetbare maat gebracht. De spanning die ontstaat kan van een multimeter, die aangesloten is, afgelezen worden. Dit principe heeft als voordeel dat de snoeren niet losgekoppeld hoeven te worden. Dat maakt de meting gemakkelijk en veilig.
