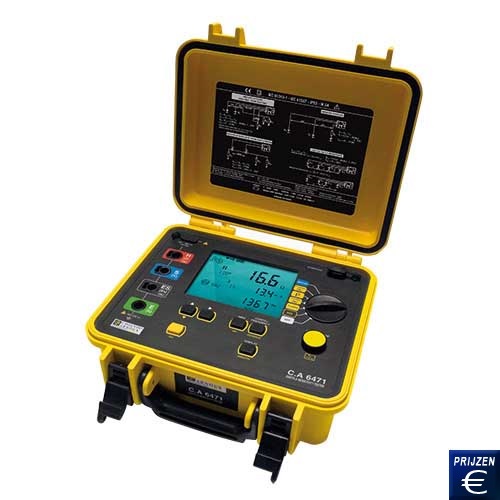

Aardingstester CA-6471
Aardingstester tot 99,99 kΩ, Robuuste kunststof behuizing, 3-Polige- of 4-Polige meting, Meting met tangen mogelijk, USB-interface, Meetwaardengeheugen

De aardingstester CA-6471 integreert vijf belangrijke meetinstrumenten in één. Aardingstester, selectieve aardingstester, specifieke aardweerstandmeter, aardkoppelingmeter en doorgangstester worden verenigd. Bovendien is de aardingstester in staat om kleine spanningen te meten. De meting van aardweerstand vindt plaats in het bereik van 0 Ω bis 99,99 kΩ. Daarbij speelt het geen rol of de meting van aardweerstand met tangen of met pennen uitgevoerd wordt. Bij de meting met behulp van pennen kan met de 3-polige of 4-polige meetmethode de aardweerstand gemeten worden. De behuizing van het apparaat is solide en uit afgedicht kunststof vervaardigd. Dit maakt hem ook geschikt voor ruwe omgevingen. De bediening is gemakkelijk en intuïtief en prima geschikt voor ongeschoold personeel. De aardingstester beschikt over een optische USB-interface waardoor de meetgegevens uit het geheugen gelezen kunnen worden op de PC of laptop. Met behulp van de omvangrijke software kunnen de gegevens geanalyseerd en geëvalueerd worden. Hier ziet u een overzicht van de aardingstesters. Mocht u vragen hebben over de CA-6471 dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze aardingsmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Meetbereik tot 99,99 kΩ
- Geheugenopslag voor 512
  meetwaarden
- 3-polig- of 4-polige meting
- Meting via stroomtangen mogelijk

- Gemakkelijk te bedienen
- Verschillende meetfrequenties
- Geschikt voor ruwe omgevingen
- USB-aansluiting

Technische specificaties

Metingen met 2 meettangen

Meetbereik

0,01 Ω ... 500 Ω

Resolutie

Auto: 1367 hz

Handmatig

128 Hz ... 1785 Hz

3-Polige metingen

Meetbereik

0,001 Ω ... 99,99 kΩ

Resolutie

0,01 Ω ... 100 Ω

Proefspanning

16 V of 32 V RMS

Meetfrequentie

 41 Hz ... 512 Hz (automatisch of handmatig)

Meetstroom

Tot 250 mA

Precisie

± 2 % van de weergave ± 1digit bij 128 hz

4-polige metingen & 4-polige metingen + meettangen

Meetbereik

0,001 Ω ... 99,99 Ω

Resolutie

0,001 Ω ... 100 Ω

Proefspanning

16 V of 32 V

Meetfrequentie

41 hz ... 512 Hz (automatisch of handmatig)

Meetstroom

Tot 250 mA

Precisie

± 2 % van de weergave ± 1 digit

Specifieke aardweerstand

Meetmethode

Wenner methode
Schlumberger methode
Weergave van resultaten in Ω*m / Ω*ft

Meetbereik

0,01 Ω ... 99,99 kΩ
ρ max. 999 kΩ*m

Resolutie

0,01 Ω ... 100 Ω

Proefspanning

16 V of 32 V

Meetfrequentie

41 Hz ... 512 Hz (verkiesbaar)

Meting van externe spanningen

Meetbereik

0,1 ... 65 V AC / DC

Precisie

± 2 % van de weergave + 1 digit

Weerstandsmeting / Doorgangstest

Meetmethode

2-Pol- of 4-Pol. meting (verkiesbaar)

Meetbereik

2-Pol: 0,01 Ω ... 99,99 kΩ
4-Pol: 0,001 Ω ... 99,99 kΩ

Precisie

± 2 % van de weergave ± 1 digit

Proefspanning

16 V DC

Meetstroom

> 200 mA max. tot R < 20 Ω

Geheugen

Geheugencapaciteit

512 meetwaarden

Interface

optische USB interface

Algemene technische gegevens

Stroomvoorziening

NiMH Accu

Acculading

Netadapter: 18 V / 1,9 A
Voertuigadapter: 12 V

Elektrische beveiliging

50 V CAT IV

Afmetingen

272 x 250 x 128 mm

Gewicht

3 kg

Inhoud van de levering
1 x Aardingstester CA-6471 in transportkoffer, 1 x Datakabel, 1 x Software,
2 x Meettangen C182, 1 x Netlader kabel, 1 x Transporttas, Handleiding in 5 talen

Foto’s van de inhoud van de levering

Toebehorenset voor aardingstester CA-P01102025
4 Aarding (150m) Toebehorenset voor CA-P01102025.
4 Aarding (150m). De Toebehorenset is optioneel beschikbaar. Hiermee is het mogelijk om 3-polige of 4-polige metingen te doen. Zo bent u voorbereid op elke toepassingsmogelijkheid. De meting van een aardweerstand gebeurt niet zoals bij conventionele aardingstesters met constante spanning, maar met een frequentieafhankelijke spanning. De meetfrequentie wordt automatisch of handmatig gekozen. Dit geeft veel analysemogelijkheden, die met de conventionele methoden niet mogelijk zijn. Analyse van meetwaarden kan via de DataView software uitgevoerd worden.
