Ultrasone hardheidsmeter PCE-5000
Ultrasone hardheidsmeter volgens Ultrasonic Contact Impedantie - procedures / voor metingen op moeilijk bereikbare plaatsen / robuuste apparatuur in RVS behuizing / LCD achtergrondverlichting / niet-destructieve meting van metalen voorwerpen

De ultrasone hardheidsmeter is een meetapparaat dat is gebaseerd op een octrooi ingediend in 1961. De hardheidmeting wordt door de ultrasone hardheid tester door een diamant die op een veer zit, uitgevoerd. Door de bouw en de meetmethode gaat het bij dit apparaat om een meetapparaat wat eenvoudige en niet-destructieve metingen van metalen voorwerpen mogelijk maakt. De ultrasone hardheidmeter maakt metingen op verschillende delen, waarbij de het apparaat zodanig is geprogrammeerd dat deze verschillende meeteenheden kan meten. Deze meeteenheden omvatten de algemene gemeenschappelijke hardheid Rockwell, Brinell en Vickers. Vanwege het feit dat de ultrasone hardheidsmeter PCE-5000 beschikt over een RS-232 interface, is het mogelijk om het apparaat aan te sluiten op een computer en vervolgens de gemeten gegevens te lezen of af te drukken. Omdat de ultrasone hardheidsmeter PCE-5000 beide uiterste waarden, en gemiddelden berekend, kan de gebruiker een nauwkeurig beeld van zijn gegevens verkrijgen. De gemiddelde waarde van de metingen wordt automatisch berekend op basis van de meting door de ultrasone hardheidsmeter, wanneer de meting wordt uitgevoerd bij verschillende meetpunten. Door de bouw kunnen eenvoudige metingen op moeilijk plaatsen gemaakt worden. En kunnen de resultaten comfortabel worden afgelezen van het grafische display van het toestel. Door de kalibratie optie van ultrasone hardheidsmeter kan altijd opnieuw worden gekalibreerd door de gebruiker op basis van de bijbehorende toepassing. Een kalibratie moet bijvoorbeeld worden gedaan als het apparaat niet langer gebruikt is dan drie maanden, als er een significante verandering in de omgevingsomstandigheden is, de ultrasone hardheidsmeter een groot aantal metingen heeft verricht of de meting op een kalibratiestandaard een aanzienlijke afwijking laat zien.Mocht u vragen hebben over de PCE-5000, dan kunt u de volgende technische  specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze ultrasone hardheidsmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- hoge meetnauwkeurigheid
- Testen van HV, HB, HRC, HRB, HRA,
  MPa
- Geheugen voor maximaal 1000
  meetgroepen
- Snelle meting
- Groot LCD-scherm

- Voor metalen werkstoffen
- Maakt metingen in een kleine ruimte
  mogelijk
- Voor ontoegankelijke gebieden
- Eenvoudig te kalibreren
- RS-232 interface

Meetbereiken

Rockwell

20,3 ... 68,0 HRC
41,0 ... 100,0 HRB
61,0 ... 85,6 HRA

Brinell

76 ... 618 HB

Vickers

80 ... 1599 HV

Weerstand

255 ... 2180 N/mm²

Nauwkeurigheid

Rockwell HRC

±1,5 HR

Brinell

HB ±3 %

Vickers HV

  ±3 %

Algemene technische gegevens

Meetprincipe

Ultrasonic Sonic Impedance

Meetrichting

360 °

Meettijd

2 seconden

Weergave van hardheid eenheden

HRC, HV, HB, zusätzlich: HRA, HRB, MPa

Beeldscherm

Grafisch LCD-scherm met achtergrondverlichting

Minimale materiaaldikte

2 mm

Geheugen

t/m 2000 meetgroepen
t/m 20 kalibreerdata

Meetsonde

Standaardsonde proefbelasting 20 N

Kabellengte

1,5m

Statistiek

Enkele waarde, min. / Max., Gemiddelde

Voeding

4,2 V accu, 4800 mAh (oplaadbaar)

Gebruikersduur

ca. 10 uur (zonder achtergrondverlichting)

Afmetingen

162 x 81 x 31 mm (beeldscherm)

Omgevingstemperatuur

-10 ... +40 °C

Bewaartemperatuur

-20 ... +60 °C

Relatieve luchtvochtigheid

≤ 85 %

Gewicht

incl. sonde ca. 755g

1 x ultrasone hardheidsmeter
     PCE-5000
1 x meetpen 20 N (standaard)
1 x kabel
1 x batterij, 4,2V
1 x USB-kabel,
1 x USB-adapter,
1 x schroevendraaier
1 x Silicone beschermkap voor de
     sonde,
1 x RS-232-interface kabel,
1 x productcertificaat van de fabriek,
1 x stabiele koffer,
1 x handleiding

De ultrasone hardheidsmeter PCE-5000 heeft een groot LCD-scherm dat het mogelijk maakt om de gemeten waarden comfortabel af te lezen als het hoofdtoestel is aangesloten via een 1,5m lange kabel aan de sonde.

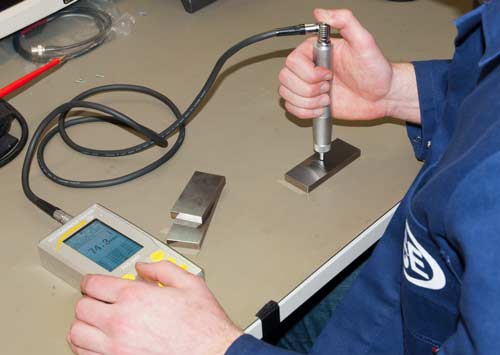

Hier zie je een meting door de ultrasone hardheidsmeter van een metaal.

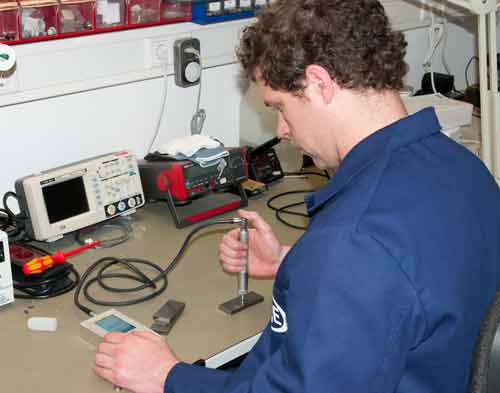

Het grote display van de ultrasone hardheidsmeter is gemakkelijk en comfortabel te lezen. Ook zichtbaar is de lange kabel, die het mogelijk maakt metingen te doen op moeilijk bereikbare plaatsen.

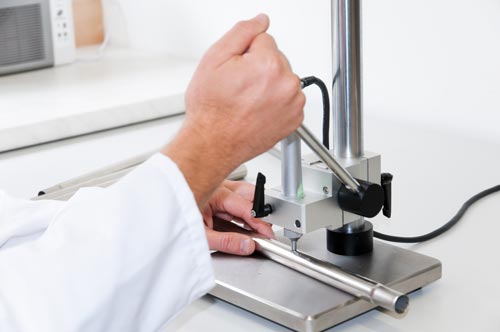

Hier kunt u het gebruik van de ultrasone hardheidsmeter zien in een testbank
De ultrasone hardheidsmeter PCE-5000 kan worden bediend met een optionele testbank. Reproduceerbare en nauwkeurige resultaten kunnen daarmee worden gegarandeerd.

ISO Kalibratie / Certificering
Voor bedrijven die de hardheidsmeter willen gebruiken voor de jaarlijkse herkalibraties of het als een bedijrfsintern testmiddel willen gebruiken, is er een ISO-certificaat beschikbaar. De ISO-certificatie omvat een laboratoriumskalibratie inclusief een document met alle meetwaarden. De naam van de verzoekende onderneming of de contactgegevens van de klant kunnen op het verslag worden geregistreerd.

ISO-kalibratiecertificaat voor een ultrasone hardheidsmeetapparaat

Extra meetssondes
10 N - sonde
50 N - sonde
98 N - sonde

Aanvullende sondes kunnen worden aangesloten op de ultrasone hardheidsmeter. Ze onderscheiden zich in de testkracht, die moet worden toegepast, zodat een meetresultaat verkregen wordt. De verschillende sondes meten de hardheid van objecten afhankelijk door de ruwheid van het oppervlak te meten. De standaard sonde meet 20 N oppervlakken met een ruwheid van minder dan 5 micron. De 10 N sonde meet ruwheid van minder dan 3,2 micron en 98 N – sonde meet ruwheid van minder dan 15 micron.

Met de ultrasone hardheidsmeter zijn verschillende sondes zijn beschikbaar.

back-up ring
Steunring plat
Steunring cilindervorm (klein)
Steunring cilindervorm (groot)

De verschillende ondersteunende ringen voor de ultrasone hardheid tester kunnen worden vastgeschroefd aan de verschillende sondes.

IJkblokken
28 ... 35 HRC
38 ... 43 HRC
48 ... 53 HRC
58 ... 63 HRC
300 ... 500 HV

Om een hoge nauwkeurigheid van de ultrasone hardheidsmeter garanderen, zijn verschillende kalibratieblokken verkrijgbaar en wordt met behulp van deze kalibratieblokken, kalibratie van het apparaat mogelijk.
