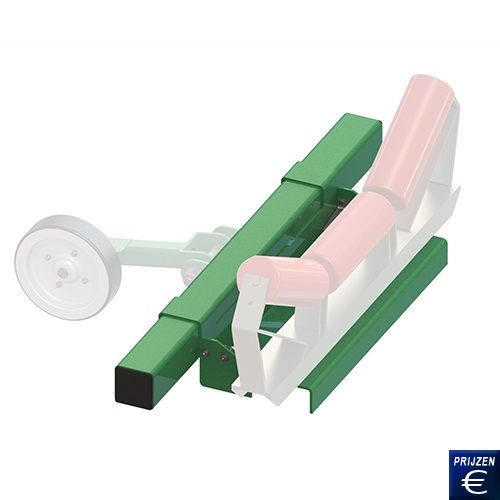

Transportbandweegschaal PCE-BWS 1
Scherp geprijsde transportbandweegschaal / met precieze DMS cellen / Continue hoeveelheidbepaling / Voor bandbreedtes van 400 tot 800 mm /

Voor transportladingen tot 400 t/h

De transportbandweegschaal van de BWS serie is betaalbaar en gemakkelijk toe te passen voor allerlei soorten transportbanden. Hiervoor wordt een steunbalk van de transportband vervangen door de weegschaal en van de uitgebouwde rollenconstructie voorzien. Deze transportbandweegschaal is voor bandbreedtes van 400 tot 800 mm gemaakt en kan transportladingen van 2 tot 400 t/h nauwkeurig bepalen. De meetcellen van de weegschaal hebben een meettolerantie van ± 0,05% en beschikken over een bescherming voor overbelasting (het 2,5-voudige van de nominale belasting). Het foutenpercentage is afhankelijk van een aantal factoren. Dit dient individueel bekeken te worden, om zo een percentage van max. ± 1 tot 2 % te bereiken. Voor meer informatie over parameters etc. kunt u ons mailen. Om de meetprecisie te verhogen, bestaat nog de mogelijkheid om de transportbandweegschaal met een meetwiel voor snelheid uit te rusten, die eventueel snelheidschommelingen meeneemt in de calculatie van de transporthoeveelheid. Voor een hoger vermogen hebben wij andere transportbandweegschalen in ons assortiment. Mocht u vragen hebben over de Transportbandweegschaal PCE-BWS 1, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze transportbandweegschaal en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Voor bandbreedtes tot 800 mm
- Voor een hoeveelheidvermogen van 400 t/h
- Meetonnauwkeurigheid max. ± 2 %
- Analoge uitgang 4 - 20 mA
- Drie digitale in- en uitgangen

- Actuele hoeveelheidweergave
- Dagteller
- Gemakkelijke montage in bestaande
  transportbanden
- 2,5-voudige overbelasting bescherming
- Arbeidstemperatuur - 30 °C ... +80 °C

Technische specificaties van de meet- en draagstation

Weegbereik / Meetbereik

2 t/h ... 400 t/h

Voor bandbreedtes

400 ... 800 mm

Band hellingshoek

tot max. 25°

Bandsnelheid

0,1 ... 2,0 m/s

Voorziening

nominaal 10V DC via de weegschaal display

Weegcellen

2 single point weegcellen met transportbeveiliging en overbelastingbescherming

Materiaal weegcellen

Aluminium

Elektronische overbelasting

2,5-voudige van de nominale belasting, gebaseerd op het nominale vermogen

Aansluiting

6-geleidertechniek

Gezamenlijke meetfouten
van de transportbandweegschaal

± 2 %,
Berust op het nominale vermogen in het bereik van 50 % tot 100 % van het max. vermogen

Temperatuurbereik

-30 °C ... +80 °C

Beschermingwijze weegcellen

IP 66

Steunbalk met lastdrager

Powdercoated buis en hoekstaal profiel

Gewicht

ca. 20 kg

Let op: informatie over de transportbandweegschaal

Voor de optimale parameterring van het scherm in samenhang met de weegeenheid, kunt u een e-mail sturen naar info@pcebenelux.nl voor meer informatie.

Technische specificaties van de evaluatie-eenheid

Weergave

Alfa numerieke LCD tekstdisplay
met achtergrondverlichting

Digitale ingangen

3 vrije ingangen voor externe druk, start- / stopfunctie en externe teller reset.

Tacho aansluiting

Voor encoders en intiatoren (PNP)
voorziening 8/12/24 V DC kanaal,
0,01 tot 4000 Hz.

Digitale uitgangen

3 vrije uitgangen voor bestelbare schakeluitgangen.

Analoge uitgang

0 (4) ... 20 mA met max. belasting 1.000 Ohm, resolutie 0,4 µA.

Impulsuitgang

Telleruitgang met instelbare resolutie,
max. 500 Hz.

Seriële interface

RS 232 / 485, galvanisch gescheiden

Protocol

ASCII en Modbus RTU

Veldbus-interface (optioneel)

Profibus-DP, Profi-Net, EtherNet/IP, CAN-Bus, CAN open

Temperatuurbereik

- 10 °C ... +45 °C

Beschermingwijze

IP 54

Inhoud van de levering van de
1 x Transportbandweegschaal PCE-BWS 1, 1 x Gewichtsweergave en 1 x handleiding

Let op: Snelheidsensor en bandrol segment worden niet meegeleverd.

Als de transportband verschillende snelheden aan moet kunnen, dan bevelen wij u aan om een snelheidsensor aan te brengen. Hiervoor kunnen wij een snelheidsmeter aan de transportbandweegschaal aanbrengen of voor een encoder die aan de katrol gemonteerd wordt.

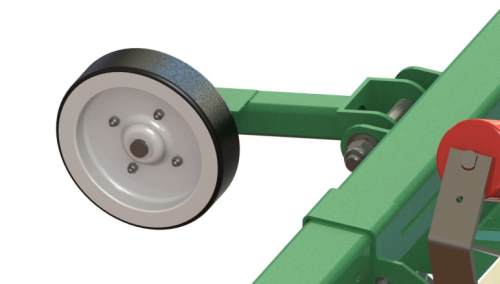

Optionele snelheidsmeter voor de transportbandweegschaal PCE-BWS 1

Stroomvoorziening

Nominaal 24V DC via de display

Uitgangsignaal

Spanningsimpuls - 22 per omwenteling

Schakelfunctie

NPN (PNP)

Aansluiting

3-geleidertechniek met stekkerverbinding

Snoerlengte

2 m

Temperatuurbereik

-30 °C ... +80 °C

Beschermingwijze

IP 67

Wieldiameter

200 mm

Uitvoering

Thermisch verzinkt

Gewicht

ca. 5,0 kg
