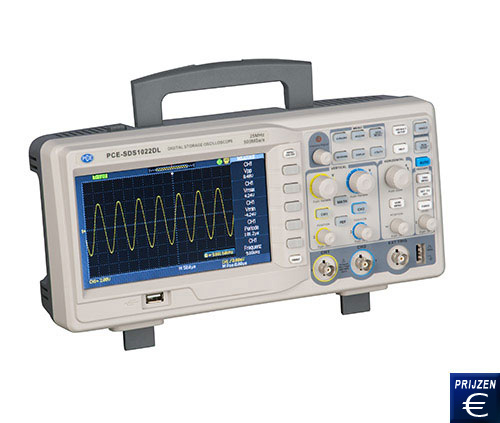

Twee-kanaals draagbare oscilloscoop PCE-SDS 10xx Series
Twee kanaals draagbare oscilloscoop met 7'' TFT-Display / USB-interface / RS232 aansluiting / 12 geïntegreerde menutalen / 2 meetkanalen + 1 triggerkanaal

De twee-kanaals draagbare oscilloscoop PCE-SDS 10xx serie onderscheidt zich door zijn 7" breedbeeld kleuren-TFT scherm. Vanwege een maximale bandbreedte van 50 MHz, heeft de twee-kanaals draagbare oscilloscoop PCE-SDS 10xx een breed toepassingsgebied in elektronica en metrologie. Door de grote bemonsteringsfrequentie tot 1 GS/sec kan de twee-kanaals draagbare oscilloscoop binnenkomende signalen zeer nauwkeurig analyseren. De oscilloscoop heeft ook een maximale gevoeligheid van 10 ns die zelfs de kleinste pieken kan vastleggen om ze weer te geven. De USB-interface aan de voorzijde van het apparaat maakt het mogelijk signalen van de monitor van de twee-kanaals draagbare oscilloscoop direct op een geheugenstick op te slaan. Via een geïntegreerde "auto"-knop op de twee-kanaals draagbare oscilloscoop PCE-SDS 10XX-serie, kunnen automatische instellingen voor het huidige signaal worden gevonden en toegepast. Het gemakkelijk te bedienen bedieningspaneel van de twee-kanaals draagbare oscilloscoop maakt een snelle en eenvoudige bediening mogelijk. Bovendien biedt de twee-kanaals draagbare oscilloscoop brede rekenkundige functies om een signaal te interpreteren, bijvoorbeeld via een FFT-analyse. De twee-kanaals oscilloscoop is vanwege zijn lage gewicht ook geschikt voor mobiel gebruik. Mocht u vragen hebben over de oscilloscoop, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze oscilloscoop en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

- Tot 1 GS / s real-time bemonsteringsfrequentie
- Maximale gevoeligheid: 10 ns
- 25/50 MHz bandbreedtes
- Auto-meetfunctie
- 12 menutalen

- 2 meetkanalen
- Rechtstreekse aansluiting van USB stick
- RS232-interface
- 7'' breedbeeld TFT-scherm
- Beveiliging CAT II 400 V

Ingang

Invoerinterface

AC, DC, GND

Inkomende impedantie

1 MQ ± 2% | | 17 pF ± 3 pF

Maximale spanning ingang

400 Vss (DC + AC), CAT I, CAT II

Probe verhouding

1X, 10X, 100X, 1000X

Verticale deel

Nauwkeurigheid

2 mV ~ 10 V / div

Resolutie

8 Bit

Kanalen

2

Analoge bandbreedte

25 MHz

Min. frequentie limiet

≤ 10 Hz

Rekenkundige functies

Optellen, aftrekken, vermenigvuldigen, delen, FFT-analyse, interpolatie: sin (x) / x

Bandbreedte meetbereik

Niet bestaand

Horizontale deel

Tijd basis

1 ns ... 50 ns
2.5 ns ... 50 ns

Geheugendiepte

32000 punten

Bemonsteringsfrequentie 1-kanaals meting

1 GSa / s

Bemonsteringsfrequentie 2-kanaals meting

500 MS / s

Trigger

Triggersignaal

flank, pulsbreedte, video, willekeurige instelling van triggerpositie

Triggerbron

CH1, CH2, EXT

Trigger formulier

Auto, normaal, enkel

Trigger koppeling

AC, DC, LF Rej., HF Rej

Gauge range

CH1 en CH2: ± 6 DIV van het centrum van het scherm, EXT: ± 1,2 V

Afhouden

100 ns ... 1,5 s

Hardware frequentieteller

Resolutie

6 Bytes

Frequentiebereik

DC koppeling, 10 Hz ... F max

Signaal types

alle triggersignalen (behalve pulsbreedte en video)

Algemene gegevens

Weergave

7 "kleuren-TFT

Resolutie

480 x 234 pixels

Kleurdiepte

64000 kleuren

Omgevingsomstandigheden

In gebruik: +10 ° C ... +40 ° C, max.85% RV gedurende 24 uur
Stand-by: -20 ° C ... +60 ° C, max.85% RV gedurende 24 uur

Voedingsspanning

100 ... 240 V AC CAT II, 45 Hz ... 440 Hz

Vermogensverlies

50 VA max..

Afmetingen

305 x 133 x 154 mm

Gewicht

2.3 kg

Inhoud van de levering

1 x Twee-kanaals draagbare oscilloscoop PCE-SDS 1022DL of PCE-SDS 1052DL, 2 x sondes, 1 x software, 1 x netkabel, 1 x handleiding

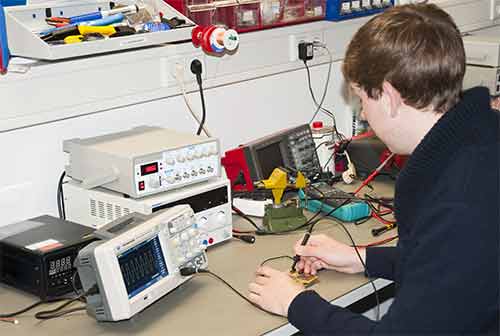

Hier kunt u de toepassing van de twee-kanaals draagbare oscilloscoop zien met een foutanalyse op een defect metalen plaat.

Achterkant van de  twee-kanaals oscilloscoop
- PASS / FAIL-uitgang
- RS-232-uitgang
- USB-poort

Demonstratie van een sinus-signaal op 7'' TFT-scherm van twee kanaals draagbare oscilloscoop

Optionele toebehoren voor de twee-kanaals draagbare oscilloscoop PCE-SDS-10xx serie

- Vervanging sondes
Voor twee kanaals draagbare oscilloscoop PCE-SDS 10xx serie

-Stroomtransformator C1XX serie
Stroomtransformator met een diameter van 52 mm, maximaal 1000 A AC, macht en meting van harmonischen

- Stroomtransformator Y-serie
Stroomtransformator tot max.. 500 A, max. Behuizing diameter 30 mm, voor multimeter / Oscilloscopen

- ISO kalibratie certificaat
(Voor bedrijven die de de twee kanaals draagbare oscilloscoop willen toelaten tot de interne inspectie apparatuur of jaarlijks laten herkalibreren. De ISO-certificering bevat een laboratorium-kalibratie, waaronder een test-certificaat met complete meetgegevens.)
