3S
Veiligheidstester
tester overeenkomstig BGV A3 / verbindingen om 1 en 3 fasen onderdelen te controleren /inklusief ampèremetertang om de lekstroom te meten / met functietoetsen /controle van verlengkabels / automatische test
|

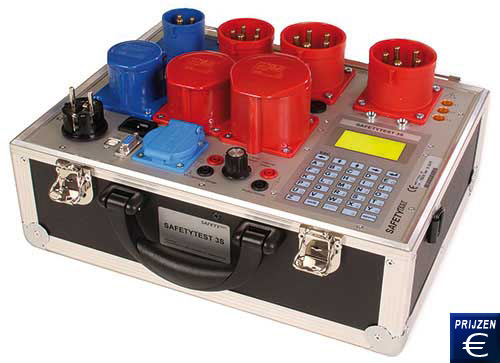

De compacte 3S veiligheidstester is geschikt om 1 en 3 fasen onderdelen te controleren. U kunt met deze 3S veiligheidstester na een reparatie of de herhaaltest controles verrichten. De 3S veiligheidstester beschikt over alle standaard stekkers voor consumenten van wisselstroom en driefasenstroom. Het apparaat heeft behalve de stekkers, aansluitingen om verlengkabels snel en makkelijk te controleren. Het in de behuizing ingebouwde toetsenbord, de interne klok en het interne geheugen maken het mogelijk om met de 3S veiligheidstester gemakkelijk zonder een PC, metingen te verrichten. De geregistreerde bevindingen kunnen via de RS-232 interface van de 3S veiligheidstester naar een PC worden doorgevoerd. De voeding heeft een 32A-CEE plug. Verschillende beveiligingsinrichtingen in de tester garanderen een veilige werking. De veiligheidstester kan alle metingen, die door de norm VDE 0701/0702 zijn voorgeschreven, verrichten. Naast de passieve metingen ondersteunt dit apparaat ook actieve metingen. Dankzij het grafisch LC scherm is de bediening met
menu's heel simpel. Voor een overzicht van alle 3S veiligheidstesters, klik hier .
Mocht u vragen hebben over de
veiligheidstester, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31
(0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze VDE-tester
en al onze andere producten op het gebied van meettechniek,
weegtechniek en regeltechniek.
|
|
|
-
Real-time klok en geheugen voor 8000
controles
-
Hij heeft alle standaard stekkers
- Functie controle met indicatie van vermogen
-
Menu met tekst
-
Automatische uitschakeling als er
gevaarlijke
lekstroom in het te testen werkstuk is.
|
- Aansluiting voor de
barcodelezer
- Test volgens DIN VDE 0701-0702
overeenkomstig BGV A3
- Voeding controle- Controle van apparaten met
vaste aansluiting door middel van
ampèremetertangen
- Met evaluatie "goed" of "slecht"
|
Technische gegevens van de
veiligheidstester |
Voeding |
Driefasenstroom met een neutrale geleider of wisselstroom400/230 V AC ± 10% |
Schakelvermogen |
geïntegreerde schakelaar: 40 A |
Omgevings- bedrijfstemperatuur |
0 ... 40 ° C |
Nauwkeurigheid |
1% van het bereik + 5% van de meetwaarde |
Aansluiting van het te testen onderdeel |
32 A - 5-polige CEE16 A - 5-polige CEE16 A - 3-polige CEESchukoIEC-connector |
Weerstand beschermingsgeleider R-PE |
|
Bereik |
0,000 ... 4,000 Ω |
Meetomstandigheden |
U0 = 6 VDC, IK 200 mA |
Isolatieweerstand R-ISO |
|
Bereik |
0,00 ... 20,00 MΩ |
Meetomstandigheden |
UN: 500 V, 1000 V
DC; IK 1 mA |
Afgeleide lekstroom I-EA |
|
Bereik |
0,00 ... 20,00 mA |
Meetomstandigheden |
U0: 150 VAC |
Differentiële stroom I-Diff |
|
Bereik |
0,00 ... 20,00 mA |
Meetomstandigheden |
Filter eigenschappen volgens DIN VDE 0404 voor de juiste beoordeling van de
harmonischen. |
Contactstroom I-ABL |
|
Bereik |
0,000 ... 4,000 mA |
Spanning |
0.0 ... 260,0 V |
Stroom |
0,00 ... 40,00 A |
Vermogen |
0 ... 40000 W. Detecteert tot de 15.
harmonisch. |
Detectie van het draaiveld |
AC, rechts, fout |
Controle van de beschermingsgeleider |
spanning: N-PE > 30V |
Geïntegreerde loskoppelling van de lekstroom |
verschilstroom> ca. 20 mA |
Controle procede's |
standaard: DIN VDE 0701-0702:SKI actief / passief (met of zonder
netwerk)SKIIvaste aansluitinglijnextensieindividuele meting |
Interface |
RS-232 |
Geheugen, klok |
ca. 8000 meetprotocols voor max. 32 klanten,
met datum en tijd |
Afmetingen |
380 x 300 x 220 mm |
Gewicht |
ca. 7 kg |
Inhoud van de zending
1 x 3S veiligheidstester, 1 x testkabel, 1 x diferentieel ampèremetertang,1 x
gebruiksaanwijzingen Zonder kabel! - Moet apart worden besteld! |
Optioneel
|
- Kabel CEE - 32 A
- Kabel CEE - 16 A
- Schuko kabel
- ISO kalibratie certificaat
- Zwarte test klem 4 mm
- Zwarte 4 mm sonde voor effectieve metingen van de
beschermingsgeleider
- Barcode scanner
- Barcode Printer
- Software Safetydoc
- Software Safety-Remote
Als u training wenst voor het meten volgens VDE 0701/0702, neem dan contact met ons op! |
Teneinde
een zo groot mogelijke veiligheid te garanderen, ook voor
onervaren gebruikers, staan de indicaties op het LC scherm in de
tekst mode, in meetwaarden en in grenswaarden. Na
de controle wordt een evaluatie van "goed" of
"slecht" uitgevoerd.
|
|
|
