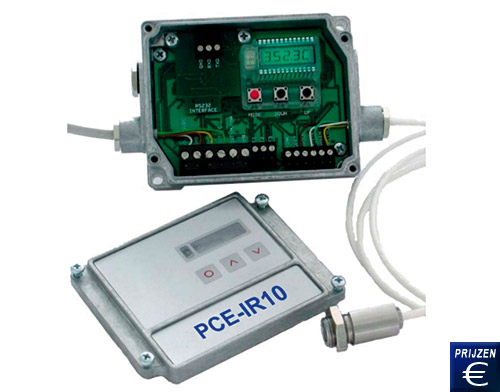

Digitale temperatuurmeter PCE-IR10
stevige digitale temperatuurmeter met LCD voor continu metingen van oppervlaktetemperaturen van alle vaste stoffen (voor vaste installatie)

De digitale temperatuurmeter PCE-IR10 bestaat uit een miniatuurmeetkop en een afzonderlijk elektronisch component. De sensor van de digitale temperatuurmeter met LCD-scherm is zo klein dat hij op iedere willekeurige plek geplaatst kan worden. Desalniettemin biedt het apparaat dezelfde prestaties als grotere apparatuur. De elektronische component van de PCE-IR10 maakt het gebruik van signaalverwerkingsfuncties mogelijk die gewoonlijk bij apparaten van deze prijsklasse ontbreken. Zo kan men o.a. de emissiegraad afstellen, de maximale en de minimale waarden handhaven of de gemiddelde waarde berekenen, die m.b.v. de optionele software voor de PC of via het LCD-bedieningspaneel te programmeren zijn. Dankzij zijn kleine afmetingen en lage prijs is deze digitale temperatuurmeter ideaal voor meerdere installaties bij productieprocessen. De digitale temperatuurmeter is nauwkeurig, gemakkelijk te installeren en goedkoop. De digitale temperatuurmeting met de PCE-IR10 is daarom een economisch alternatief t.o.v. apparaten die contactmetingen verrichten. Ziet u hiervoor ook de korte tekst over metingen met een contactloze temperatuurmeter in de praktijk. Om de maximale nauwkeurigheid van het systeem te benutten, bestaat de mogelijk om de emissiegraden af te stellen. Deze emissie kan variëren, afhankelijk van de verschillende op te meten materialen. (zie de tabel met de emissiegraden). Indien u een materiaal meet dat niet op de tabel voorkomt, dan kunt u zelf de emissiegraad invoeren en de temperatuur instellen in de digitale temperatuurmeter. Mocht u vragen hebben over de digitale temperatuurmeter, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze temperatuurmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek..

Laser temperatuurmeter met LCD-scherm PCE-IR10   Gebruikshandleiding van de Laser temperatuurmeter met LCD-scherm PCE-IR10 bekijken / afdrukken   CE Certificaat van de Laser temperatuurmeter met LCD-scherm PCE-IR10   Video van de Laser temperatuurmeter met LCD-scherm PCE-IR10 bekijken   Software van de Laser temperatuurmeter met LCD-scherm PCE-IR10 downloaden   Productblad van de Laser temperatuurmeter met LCD-scherm PCE-IR10

Laser temperatuurmeter met LCD-scherm PCE-IR10

- Groot meetbereik (tot + 600 °C)
- Miniatuurmeetkop om op zeer kleine plekken
  geplaatst te kunnen worden
- Analoge uitgang
- Uitgangen: USB/ RS-232/ RS-485/ relais
  (kan extra worden aangevraagd)
- Omgevingstemperatuur tot +180 °C
  (meetkop); elektronica (tot +65 °C)

- Instelbare emissiegraad, handhaving van de
  MAX / MIN waarden, berekening van de
  gemiddelde waarden
- LCD-beeldscherm
- Netwerkmogelijkheden (maximaal 32 sensoren
  met RS-485, optioneel)
- Stroomvoorziening 8 ... 36 VDC

CT connect software voor de Laser temperatuurmeter met LCD-scherm PCE-IR10 De Laser temperatuurmeter met LCD-scherm PCE-IR10 kan in verschillende sectoren worden gebruikt
De sensoren met RS-232 / RS-485 interface hebben dankzij de CT connect software toegang tot andere digitale functies van het apparaat. De software werkt onder WIN 95 /98 /NT /2000 en maakt het mogelijk om parameters in te stellen en de sensor op afstand te bedienen. Bovendien kunnen de gegevens automatisch worden opgeslagen voor een kwaliteitsanalyse van het product. De optische resolutie van deze meter is 15:1, hetgeen temperatuurmetingen binnen de bereiken LT (lage temperatuur), G5 (glas) en MTB (gemiddelde temperatuur) mogelijk maakt. Met dit apparaat kunt u bijna alle oppervlakten van materialen meten en kunt u de meetwaarden zowel analogisch als digitaal verwerken.
Miniatuurkop voor de Laser temperatuurmeter met LCD-scherm PCE-IR10 Met netwerk kan de Laser temperatuurmeter met LCD-scherm PCE-IR10 tot 32 sensoren controleren
De miniatuurmeetkop kan op moeilijk te bereiken plekken geplaatst worden. De meetkop heeft een standaard optische resolutie van 15 : 1. De afmetingen zijn 28 x 14 mm en de kabel heeft een diameter van 5 mm en een lengte van 1m. De digitale temperatuurmeter wordt vooral gebruikt op werkplekken waar men temperatuurmetingen op verschillende plaatsen moet verrichten. Met een RS-484-netwerk kan men tot 32 sensoren controleren.
Technische gegevens van de digitale temperatuurmeter met LCD-scherm

Elektrische parameters



Uitgangen

analoog:
4 - 20 mA, 0 - 20 mA, 0 - 5 V, 0 - 10 V,
sensoren J of K
meetkop voor eigen temperatuur 10 mV / °C
alarmrelais (wordt via software beheerd)
optionele digitale uitgangen:
USB, RS-232, RS-485, relais

Ingangen

emissiegraad, compensatie van de achtergrondtemperatuur, Trigger (wordt via software beheerd)

Kabellengte

standaard 1m, er kunnen ook andere lengten aangevraagd worden

Stroomverbruik

max. 100 mA

Stroomvoorziening

8 - 36 VDC

Algemene parameters



Type bescherming

IP65 (NEMA-4)

Omgevingstemperatuur
- Meetkop

- 20 ... + 180 °C

Opslagtemperatuur

- 40 ... + 85 °C

Relatieve luchtvochtigheid

10 - 95 % nietcondenserend

EMI

IEC 801-3, niveau 3 (kabellengte maximaal 3 m)

Gewicht
Meetkop
Elektronisch component


40 g
420 g

Technische parameters



Temperatuurbereik

- 40 ... + 600 °C

Spectraalbereik

8,0 - 14 µm

Optische resolutie1

15 : 1

Nauwkeurigheid van het systeem2

± 1 % of ± 1°C3

Reproduceerbaarheid

± 0,5 % of ± 0,5 °C3

Temperatuurcoëfficiënt

± 0,05 °C / °C of 0,05 % / °C3

Temperatuurresolutie

0,1 °C5

Reactietijd

150 ms (95 %)

Emissiegraad

0,100 - 1,100 digitaal af te stellen
breedte 0,001

Transmissiegraad

0,100 - 1,000 digitaal af te stellen
breedte 0,001

Signaalverwerking

handhaving van de maximale en minimale waarden,
gemiddelde waarde, met threshold en hysteresi

190 % van de energie
2bij een omgevingstemperatuur van 23 °C ± 5 °C
3de hoogste overeenkomstige waarde is geldig
4met ISO-kalibratiecertificaat, gebaseerd op NIST / DKD meetsensoren
5voor een temperatuurmarge van 300K

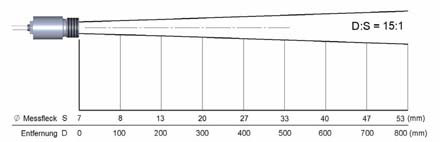

Optische parameters

Laser temperatuurmeter met LCD-scherm PCE-IR10
De aangeboden modellen digitale temperatuurmeters voor vaste installatie hebben een meetplekverhouding van 15 :1 en daarom een zeer geringe dispersie zoals de bovenstaande schets toont.

Schetsen

Schets van de elektronische component voor de Laser temperatuurmeter met LCD-scherm PCE-IR10
Schets van de elektronische component.

Schets van de miniatuurmeetkop van de Laser temperatuurmeter met LCD-scherm PCE-IR10
Schets van de miniatuurmeetkop van de digitale temperatuurmeter PCE-IR10

Inhoud van de zending van de de digitale temperatuurmeter
1 x elektronisch component, 1 x analoge interface, 1 x kabel van 1 m met meetkop (optiek van 15 : 1), 1 x gebruiksaanwijzing

Optioneel

- Verstelbare montagebeugel voor de sensor:
  Opdat de sensor beter in hoeken kan worden
  gemonteerd, bieden wij u een verstelbare
  optionele montagebeugel aan.

Optionele montagebeugel voor de Laser temperatuurmeter met LCD-scherm PCE-IR10

- Hoekplaatje voor vaste montage van de sensor.

Optioneel hoekplaatje voor de Laser temperatuurmeter met LCD-scherm PCE-IR10

- Ontluchtingscapsule, te combineren met een
  hoekplaatje voor montage

Optionele ontluchtingscapsule voor de Laser temperatuurmeter met LCD-scherm PCE-IR10

Digitale interfaces:

- USB, RS-232, RS-485 of relais
- Gemakkelijke installatie door moduleslots in de
  digitale temperatuurmeter PCE-IR10 te steken.

Optionele digitale interface Laser temperatuurmeter met LCD-scherm PCE-IR10

- CT connect software voor RS-232-interface,
  bestaande uit software en gegevenskabel

Optionele CT Connect software voor de Laser temperatuurmeter met LCD-scherm PCE-IR10

- ISO-kalibratie en -laboratoriumcertificaat

ISOkalibratie-certificaat voor de Laser temperatuurmeter met LCD-scherm PCE-IR10
