Kracht meetbout AXIS-LOAD
Kracht meetbout voor het verminderen van belasting en kracht / voor trek- en drukkracht / laag in stroomgebruik / brutto en netto waarden kunnen worden ingesteld / Tarrafunctie / 10mm cijfergrootte

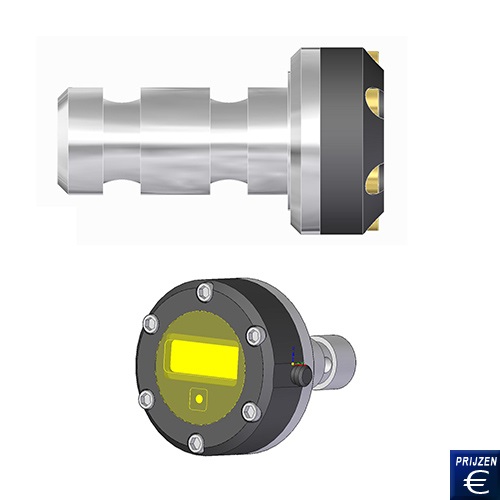

Bij de kracht meetbout AXIS-LOAD gaat het om een apparaat dat de last en de kracht afneemt. De Kracht meetbout kan gemonteerd worden op scharnieren, sluitingen of assen waar de analoge trek- en drukkracht gemeten moet worden. Nadat de data analoog gemeten wordt, worden deze resultaten gedigitaliseerd en verwerkt en volgens weergegeven op een beeldscherm. De verschillende modellen dekken krachten en belastingen van 0 tot 150kN. De metingen van de Kracht meetbout gebeuren via een vast initiatiepunt in de meetbout. De aansluitingsdraden zijn verkrijgbaar in de maten M12, M20, M36, en M48. Het feit dat het stroomverbruik van de Kracht meetbout extreem laag is, zijn afleestijden van meerdere jaren mogelijk. Bovendien zijn bij de Kracht meetbout verscheidene eenheden mogelijk. Zo kan kg, t, lbs, en kN naar wens geprogrammeerd worden. Een goede afleesbaarheid van de Kracht meetbout wordt gegarandeerd door het feit dat het beeldscherm over een cijfergrootte van 10mm beschikt. Bovendien zijn netto en bruto waarden instelbaar en is er een Tarrafunctie beschikbaar, die over het gehele meetbereik uitgevoerd kan worden. Mocht u vragen hebben over de Kracht meetbout AXIS-LOAD, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze krachtmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Kracht meetbout AXIS-LOAD   Gebruikershandleiding van de Kracht meetbout AXIS-LOAD   CE certificaat van de Kracht meetbout AXIS-LOAD   Video van de Kracht meetbout AXIS-LOAD   Software van de Kracht meetbout AXIS-LOAD   Productblad van de Kracht meetbout AXIS-LOAD

Kracht meetbout AXIS-LOAD

- Hoge nauwkeurigheid
- Goede afleesbaarheid
- Gemakkelijk te gebruiken
- Robuuste constructie

- Kleine bouwtype
- Lange afleestijden
- Automatische uitschakeling
- Vervangbare eenheden

Technische specificaties van de Kracht meetbout AXIS-LOAD

Kracht meetbout AXIS-LOAD Kracht meetbout AXIS-LOAD

Artikelnummer

MKB-A / 12-5  MKB-A / 20-10  MKB-A /36-50  MKB / 48-100

Meetbereik

0 ... 7,5 kN

0 ... 15 kN

0 ... 75 kN

  0 ... 150 kN

Nominale belasting

5 kN

10 kN

50 kN

100 kN

Permanente limiet lading

7,5 kN

15 kN

75 kN

150 kN

Schroefdraad

M12

M20

M36

M48

Breukbelasting

15 kN

30 kN

150 kN

300 kN

Afleesverdeling

0,5 kg

1 kg

1 kg

10 kg

Nauwkeurigheid

0,5 % van de nominale belasting

Werktemperatuur

-20 ... +85 °C

Bescherming

IP67

Gebruikersduur

ca. 4000 opvragen

Batterij

Lithium knoopcel 3 V

Tarrabereik

100 % van de nominale belasting

Overbelasting

Bij overschrijding van nominale belasting

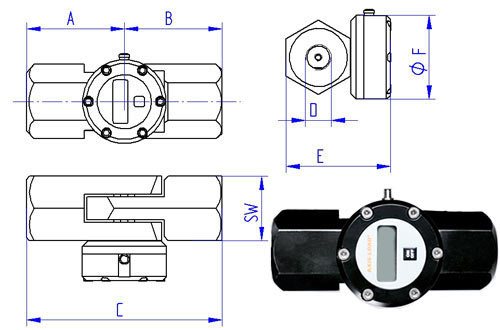

Kracht meetbout G
De Kracht meetbout G is een basisversie van de mobiele Kracht meetbout van de krachtmeettechniek. De Kracht meetbout G bezit aan beide kanten over een draadaansluiting. Afhankelijk van het type kan het schroefdraad variëren van maat M8 tot M48. In de volgende tabel ziet u de maten, functies en krachtweergave van de Kracht meetbout G.

Kracht meetbout G

Artikelnummer

MKB- 05

MKB- 1

MKB- 5

MKB- 10

Nominale belasting

5 kN

10 kN

50 kN

100 kN

Grensbelasting

7,5 kN

 15 kN

75 kN

150 kN

A

46

 76

136

182

46

76

136

182

C

92

 152

272

364

M12

 M20

M36

M48

61

81

121

151

F

65

65

65

65

SW

30

50

90

12

Kracht meetbout F
Bij de Kracht meetbout F gaat het om een flens uitvoering. Aan één zijde is er een schroefverbinding in de grootte van M12 tot M48 beschikbaar, en aan de andere zijde wordt een standaard flens ingebouwd. Bij gebruik in de belastingmeettechniek kunnen ook flenzen gemaakt worden naar de eisen van de klant.

Kracht meetbout F

Artikelnummer

MKB- 05 / F

MKB- 1 / F

MKB- 5 / F

MKB- 10 / F

Nominale belasting

5 kN

10 kN

50 kN

100 kN

Grensbelasting

7,5 kN

 15 kN

75 kN

150 kN

A

35

 55

95

125

46

76

136

182

C

30

50

90

120

140

160

180

200

12

15

18

20

F

M12

M20

M36

M48

G

120

140

160

180

H

11

11

13

13

K

20

30

40

50

L

4

4

10

10

SW

30

50

90

12

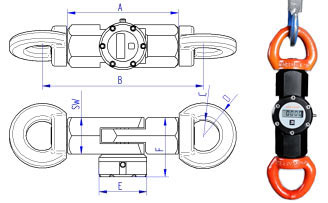

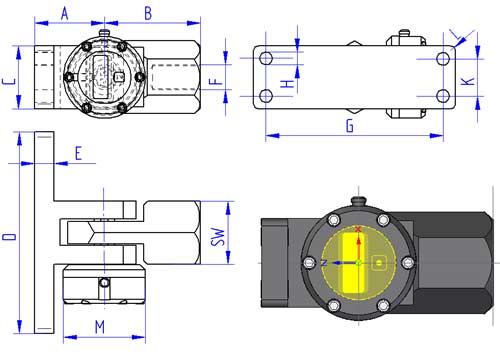

Belasting meetbout Z
Bij de Kracht meetbout Z gaat het om een trekkracht uitvoering. Beide aansluiting zijden zijn met oogschroefjes uitgerust. De krachtindicator kan daardoor altijd in de juiste kijkrichting gedraaid worden. De krachtgeleiding wordt daardoor verzekerd, zelfs in lastige gevallen.

Belasting meetbout Z

Artikelnummer

MKB- 05 / Z

MKB- 1 / Z

MKB- 5 / Z

MKB- 10 / Z

Nominale belasting

5 kN

10 kN

50 kN

100 kN

Grensbelasting

7,5 kN

 15 kN

75 kN

150 kN

A

92

152

272

364

170

188

438

530

C

30

45

65

65

D

15

20

45

45

65

65

65

65

F

61

81

121

151

SW

30

50

90

120

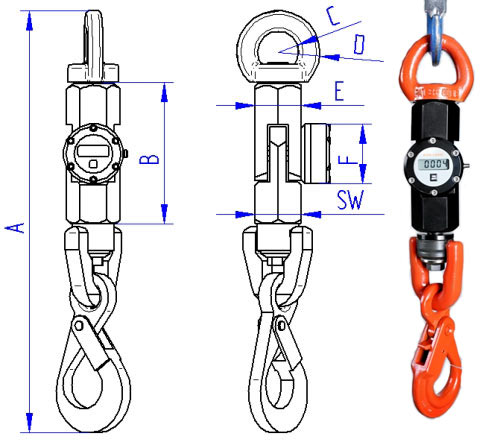

Kracht meetbout W
Bij de Kracht meetbout W gaat het om een weegontwerp. De aansluit zijden zijn met oogschroefjes uitgerust. Het beeldscherm laat zich in twee kijkrichtingen draaien. Deze weeschaal komt in 2 uitvoeringen voor belasting tot 15kN.

Kracht meetbout W

Artikelnummer

MKB- 05 / W

MKB- 1 / W

Nominale belasting

5 kN

10 kN

Grensbelasting

7,5 kN

15 kN

A

ca. 290

ca. 410

B

92

152

C

30

45

D

15

20

E

65

65

F

30

45

SW

30

5

Voorbeeld van toepassing van de Kracht meetbout AXIS-LOAD

Voorbeeld van toepassing van de Kracht meetbout AXIS-LOAD

Hier ziet u twee voorbeelden van toepassingen van de Kracht meetbout AXIS-LOAD

Optionele accessoires van de krachtmeting

Mobiele besturingseenheid type HAK-4/2
Alle Kracht meetbouten kunnen tijdens de krachtmeting met het mobiele besturingseenheid HAK-4/2 bestuurd worden. Er zijn twee verschillende versies. Bij de belasting meettechniek kan het besturingsapparaat draadloos of met draad met de Kracht meetbout verbonden worden. Het apparaat dient er dan voor om bouten van de krachtmeting te programmeren, meetresultaten op te halen, op te slaan of te beheren. Het mobiele besturingsapparaat bestaat uit een tweedelig kunststofbehuizing met beeldscherm, 6 externe functietoetsen en een aanraakscherm. Bovendien kunnen de functietoetsen zelfs tijdens de krachtmetingen met handschoenen gebruikt worden. Met behulp van dit besturingsapparaat kunnen veel bouten bediend worden. Daarnaast is gegevensoverdracht naar de computer via een USB-kabel mogelijk. Alle benodigde aansluitingen zijn inbegrepen.

Beldscherm van de mobiele besturingseenheid Type HAK -4/2 voor de belastingsmeting Kracht meetbout AXIS-LOAD



Hier ziet u het beeldscherm van de Mobiele besturingseenheid Type HAK-4/2 voor de belastingmeting AXIS-LOAD.

Naar Kracht meetbout AXIS-LOAD Van Kracht meetbout AXIS-LOAD
