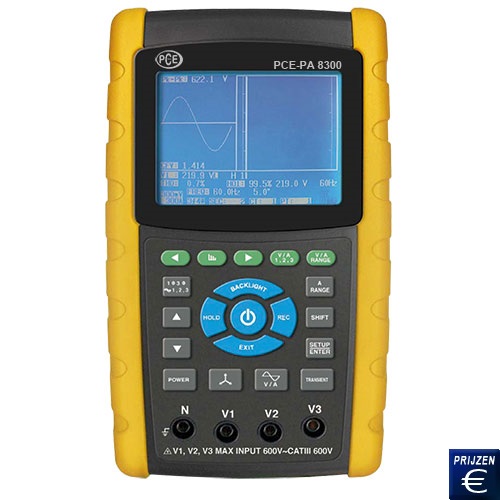

Vermogens- en Netwerktester PCE-PA 8300
3-fasen vermogens en netwerktester, harmonische tester / tot 3000 A AC /
met SD-Dataopslag/ Grafiek display / Verschillende stroomtangen

De vermogens- en netwerktester PCE-PA 8300 maakt indruk door zijn eenvoudige handhaving. Het apparaat slaat alle meetwaarden op een SD-kaart op. De PCE-PA 8300 kan voor vermogensmeting en voor netwerkanalyse ingezet worden. Het vermogen kan tot 9999 MW gemten worden. Voor netwerkanalyse kan de tester harmonische tot de 50ste ordening exact bepalen. Alle meetwaarden worden op de grafische display weergegeven. Op die manier is het geen probleem ook netwerkvervormingen weer te geven. Voor precieze netwerk- en vermogensanalyse kunnen de meetgegevens in een vrij instelbaar geheugeninterval op een SD-kaart opgeslagen worden. Dit maakt het mogelijk om langetermijn-opnames te maken. Het apparaat is in twee verschillende sets beschikbaar. Zo kan de PCE-PA 8300 met stroomtangen en met flexibele Rogowskispoelen geleverd worden. Hier ziet u een overzicht van alle vermogensmeters. Mocht u vragen hebben over de PCE-PA 8300 met geheugen, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 - 120 00 03 Onze technische medewerkers en ingenieurs geven u graag meer advies over deze energiemeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

 Vermogens- en Netwerktester PCE-PA 8300  Handleiding van de Vermogens- en Netwerktester PCE-PA 8300  CE Certificaat van de Vermogens- en Netwerktester PCE-PA 8300  Video van de Vermogens- en Netwerktester PCE-PA 8300   Software van de Vermogens- en Netwerktester PCE-PA 8300   Productblad van de Vermogens- en Netwerktester PCE-PA 8300

Vermogens- en Netwerktester PCE-PA 8300

- 3-fasen vermogens- en
  netwerktester
- Meting tot 3000 A AC
- Stroomtangen of Rogowskispoelen
  leverbaar
- Harmonischen analyse
- Schijnbaar, actief en reactief
  vermogen meten
- vermogensfactor meten

- Stroomtangen vers. fabrikanten
  aansluitbaar
- SD-Kaart geheugen
- Instelbaar geheugeninterval
- Tot 600 V AC meetbaar
- Meting fasehoek/ Frequentie
- Grafiekdisplay met harmonische
  weergave
- Robuuste behuizing
- automatische Meetbereik keuze (AC V)

Technische specificaties

Elektrische specificaties
Spanningsmeting (AC V)
Meetbereik Resolutie Precisie
10 V ... 600 V (fase naar neutraal) 0,1 V ± (0,5 % + 0,5 V)
10 V ... 600 V (fase naar fase
Stroommeting (AC A) Set 1
Meetbereik Resolutie Precisie
20 A 0,001 A (< 10 A)
0,01 A (≥ 10 A)
± (0,5 % + 0,1 A)
200 A 0,01 A (< 100 A)
0,1 A (≥ 100 A)
± (0,5 % + 0,5 A)
1200 A 0,1 A (< 1000 A)
1 A (≥ 1000 A)
± (0,5 A + 5 A)
Stroommeting (AC A) Set 2
Meetbereik Resolutie Precisie
30 A 0,001 A (< 10 A)
0,01 A (≥ 10 A)
± (0,5 % + 0,1 A)
300 A 0,01 A (< 100 A)
0,1 A (≥ 100 A)
± (0,5 % + 0,5 A)
3000 A 0,1 A (< 1000 A)
1 A (≥ 1000 A)
± (0,5 A + 5 A)
Actief vermogen
Meetbereik Resolutie Precisie
0 KW ... 9,999 KW 0,001 KW ± (1 % + 0,008 KW)
10 KW ... 99,99 KW 0,01 KW ± (1 % + 0,008 KW)
100 KW ... 999,9 KW 0,1 KW ± (1 % + 0,8 KW)
1 MW ... 9,999 MW  0,001 MW  ± (1 % + 0,008 MW)
Schijnbaar vermogen
Meetbereik Resolutie Precisie
0 KVA ... 9,999 KVA 0,001 KVA  ± (1 % + 0,008 KVA)
10 KVA ... 99,99 KVA 0,01 KVA  ± (1 % + 0,08 KVA)
100 KVA ... 999,9 KVA 0,1 KVA ± (1 % + 0,8 KVA)
1 MVA ... 9,999 MVA 0,001 MVA ± (1 % + 0,008 MVA)
Reactief vermogen
Meetbereik Resolutie Precisie
0 KVAR ... 9,999 KVAR 0,001 KVAR  ± (1 % + 0,008 KVAR)
10 KVAR ... 99,99 KVAR  0,01 KVAR ± (1 % + 0,08 KVAR )
100 KVAR ... 999,9 KVAR 0,1 KVAR ± (1 % + 0,8 KVAR )
1 MVAR ... 9,999 MVAR  0,001 MVAR ± (1 % + 0,008 MVAR)
Actieve energie
Meetbereik Resolutie Precisie

0 KWH ... 9,999 KWH
0,001 KWh ± (2 % + 0,008 KWh)
10,00 KWH ... 99,99 KWH  0,01 KWh ± (2 % + 0,08 KWh)
100,0 KWH ... 999,9 KWH 0,01 KWh ± (2 % + 0,8 KWh)
1 MWH ... 9,999 MWH 0,001 MMh ± (2% + 0,008 MWh)
Schijnbare energie
Meetbereik Resolutie Precisie
0 KVAH ... 9,999 KVAH  0,001 KVAh  ± (2 % + 0,008 KVAh)
10,00 KVAH ... 99,99 KVAH  0,01 KVAh ± (2 % + 0,08 KVAh)
100,0 KVAH ... 999,9 KVAH  0,01 KVAh  ± (2 % + 0,8 KVAh)
1 MVAH ... 9,999 MVAH 0,1 V ± (2% + 0,008 MVAh)
Reactieve energie
Meetbereik Resolutie Precisie
0 KVARH ... 9,999 KVARH 0,01 KVARh ± (0,5 % + 0,5 V)
10,00 KVARH ... 99,99 KVARH  0,01 KVARh ± (2 % + 0,08 KVARh)
100,0 KVARH ... 999,9 KVARH  0,01 KVARh  ± (2 % + 0,8 KVARh)
1 MVARH ... 9,999 MVARH  0,001 MVARh ± (2% + 0,008 MVARh)
Vermogensfactor
Meetbereik Resolutie Precisie
0 ... 1  0,01 ± 0,04
Fasehoek
Meetbereik Resolutie Precisie
-180 ° ... +180 ° 0,1 °  ± 1 °
Frequentie
Meetbereik Resolutie Precisie
45 Hz ... 65 Hz 0,1 Hz 0,1 Hz
Harmonische van de wisselspanning bij 50 / 60 Hz
Meetbereik Resolutie Precisie
1 ... 20te Ordening 0,1 V
0,1 %
± (2 % + 0,5 V)
± (2 % + 10 digit)
21 ... 30te Ordening 0,1 V
0,1 %
± (2 % + 0,5 V)
± (2 % + 20 digit)
31 ... 50 Ordening 0,1 V
0,1 %
Niet gespecificeerd
Harmonische van de wisselstroom bij 50 / 60 Hz
1 ... 20te Ordening 0,1 A
0,1 %
± (2 % + 0,5 A)
± (2 % + 10 digit)
21 ... 30te Ordening 0,1 A
0,1 %
± (2 % + 0,5 A)
± (2 % + 20 digit)
31 ... 50 Ordening 0,1 V
0,1 %
Niet gespecificeerd

Algemene technische gegevens



Display

3,7 " Puntmatrix LCD (320 * 240 Pixel) met LED achtergrondverlichting

Veiligheidsstandaard

IEC1010CAT III 600V

Ingangsweerstand AC V

10 MOhm

Arbeidsfrequentie stroomtangen

40 Hz ... 1 kHz

Geteste arbeidsfrequentie stroomtangen

45 Hz ... 65 Hz

Overbelastingsbescherming

AC V 720 V RMS
AC A 1300 A met Stroomtangen

Dataopslag

SD kaart

Opname interval

1 seconde

Dataloggerfunctie

TRMS opname op SD-kaart

Geheugeninterval

2 ... 7200 seconden

Data-uitgave (Alleen voor live weergave op PC)

per USB of RS232, afhankelijk van Verbindingskabel

Bedrijfstemperatuur

0 °C ... +50 °C

Omgevingsvochtigheid

< 80 % RH

Spanningsvoorziening

8 x 1,5 V AA batterijen
9 V netdeel

Stroomopname Meetinstrument:

300 mA DC

Stroomtangen:

34 mA DC

maximale snoerdiameter

50 mm

Gewicht

Instrument: 948 g (incl. batterijen)
Stroomtangen: 467 g (incl. kabel)

Afmetingen

Instrument: 225 x 125 x 64 mm
Stroomtangen: 210 x 64 x 33 mm
Klemkaak: 86 mm (buiten)

Vermogens- en Netwerktester PCE-PA 8300

Set 1 PCE-PA 8300-1:
PCE-PA 8300 + PCE-PA C1 (1200 A)

- Meetbereiken: 20 A / 200 A /1200A
- max. snoerdiameter: 50 mm
- Lang aansluitsnoer: 4 m
- Frequentiebereik: 45 Hz ... 1 KHz
- Gewicht: 490 g

Vermogens- en Netwerktester PCE-PA 8300

Set 2 PCE-PA 8300-2:
PCE-PA 8300 + PCE-PA C2 (3000 A)

- Meetbereiken: 30 A / 300 A / 3000 A
- Stroomsnoeropname: 170 mm
  diameter
- Lengte Meetlus: 600 mm
- Lengte aansluitsnoer: 3,4 m
- Frequentiebereik: 45 ... 400 Hz
- Gewicht: 410g

Inhoud levering
1 x vermogens- en netwerktester PCE-PA 8300, 3 x stroomtangen afhankelijk van de set, 4 x geïsoleerde krokodilklemmen, 4 x veiligheidsmeetsnoer, 6 x 1,5 V AA batterij, 1 x 9 V Netadapter, 1 x Draagtas, 1 x 2 GB SD-kaart, 1 x Handleiding
