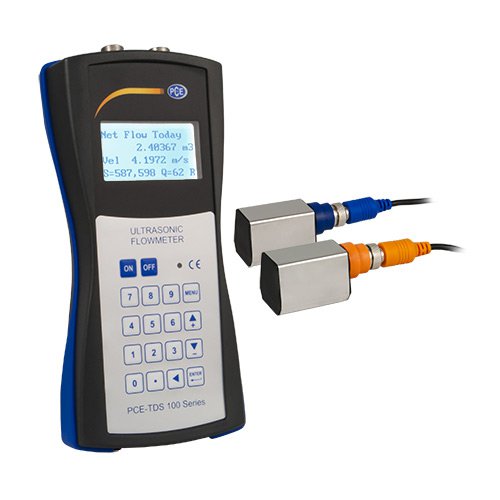

Ultrasone flowmeter PCE - TDS 100 Series
Pijp maten 20-100 mm of 50-700 mm / na de run-time differentiële methode / voor de bepaling van de stroomsnelheid en flow / meetmethode voor homogene vloeistoffen

De ultrasone flowmeter kan worden gebruikt als onderdeel van een controlemeting of voor een snelle bepaling van de stroming in een pijp en is daarom een draagbaar, eenvoudig te installeren meetsysteem. De ultrasone flowmeter werkt volgens de looptijdverschil- methode. Het meetprincipe van de flowmeter is heel simpel. In een diagonale meting heeft de pijp minder tijd nodig in dezelfde flow richting, dan tegen de flowrichting in. Wanneer de flow toeneemt, is er meer tijd nodig om te meten tegen de stroom in en minder tijd als de meting in dezelfde richting is. Het verschil tussen de doorlooptijden met de stroom mee of tegen de stroom in is direct afhankelijk van de stroomsnelheid. De PCE-TDS 100 ultrasone flowmeter bepaalt op die wijze de stroomsnelheid. Elektro akoestische transducers zenden en ontvangen korte ultrasone pulsen door het medium in de pijp. Aan beide zijde van de meetbuis zitten sensoren om dit waar te nemen, bevestigd door bijvoorbeeld een kabelbinder. Het display zal vervolgens binnen korte tijd de stroomsnelheid tonen. De ultrasone flowmeter kan worden gebruikt voor metingen op metalen, kunstof en rubber buizen.  Mocht u vragen hebben over de flowmeter, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze flowmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Ultrasone flowmeter PCE - TDS 100 Series   Ultrasone flowmeter PCE - TDS 100 Series   Ultrasone flowmeter PCE - TDS 100 Series   Ultrasone flowmeter PCE - TDS 100 Series   Ultrasone flowmeter PCE - TDS 100 Series   Ultrasone flowmeter PCE - TDS 100 Series

- Ideaal voor inbouw achteraf
- Installatie zonder onderbreking van het proces
- Eenvoudige installatie
- Nauwkeurig en betrouwbaar
- Geen drukverlies

- Geen onderhoud
- Geen bewegende delen
- Slijtvast
- Draagbare toestellen voor controlemetingen

Technische specificaties
type  PCE-TDS 100HS  PCE-TDS 100H
pijpmaat 20 ... 100 mm 50 ... 700 mm
sensor  TDS-S1 TDS-M1
temperatuursensor 0 ... +70 ° C 0 ... +70 ° C
formaat sensor 45 x 30 x 30 mm 60 x 45 x 45 mm
gewichtssensor 75 g 250 g
sensor installatie V (N, W) V, Z
Algemene gegevens
meetbereik  0,01 tot 30 m / s
resolutie 0,0001 m / s
nauwkeurigheid  ± 1% van de meetwaarde
lineariteit  0,5%
herhaalbaarheid  0.2%
responstijd  0-999 seconden vrij configureerbaar
geschikt medium  alle vloeistoffen
Hoofd kabel  ongeveer 5 m
weergave  4 x 16 LCD
voeding  3 x AAA Ni-H batterij
lader  100 - 240 V / AC
interface  RS-232C
datalogger  2000 geheugen punten
materiaal behuizing  ABS
koffer maat  100 x 66 x 20 mm
temperatuur  0 ... 70 ° C
gewicht  514 g met batterijen
Gebruikersafbeeldingen

Ultrasone flowmeter PCE - TDS 100 Series

Ultrasone flowmeter PCE - TDS 100 Series

De ultrasone flowmeter
PCE-TDS 100HS bij een meting
een pijpleidingsysteem

De twee elektro-akoestische transducers van de ultrasone flowmeter PCE-TDS 100H

Inhoud van de levering
1 x ultrasone flowmeter
2 x sensor (TDS of TDS S1-M1)
2 x 5 m aansluitkabel
2 x bevestigingsketting
3 x AAA Ni-H batterij
1 x oplaadkabel
1 x elektrode
1 x meetlint
1 x aluminium koffer
1 x handleiding
Ultrasone flowmeter PCE - TDS 100 Series
  Hier kunt u alle accessoires zien
in de stabiele aluminium behuizing
Optionele accessoires
Standaardprobes TDS-M1 voor pijpmaat
   50 mm - 700 mm / 0 ... 70 ° C
   Afmetingen: 60 x 45 x 45 mm
Ultrasone flowmeter PCE - TDS 100 Series
Miniatuurprobes TDS-S1 voor pijpmaat
   20 mm - 100 mm / 0 ... 70 ° C
   Afmetingen: 45 x 30 x30 mm
Ultrasone flowmeter PCE - TDS 100 Series

De berekening van de stroomsnelheid volgens de transit-time differentiële methode gaat volgens de volgende vergelijking:

Ultrasone flowmeter PCE - TDS 100 Series

v - gemiddelde stroomsnelheid van het medium
T1 - looptijd van het ultrasone signaal met de stroom
T2 - duur van het ultrasoon signaal tegen de stroom
L - lengte van het ultrasone pad
α - hoek van het ultrasone signaal aan de stroomregelaar

Ultrasone flowmeter PCE - TDS 100 Series
