Trillingsmeter voor gebouwen PCE-VM serie
Trillingsmeter voor gebouwen naar DIN 4150-3, BS 7385 en SN 640312a normen / Circulair 23/07/86 / Drie-assige versnellingsmeter / Met FFT analyse / Intern datageheugen / SMS-bericht bij overschrijding van de grenswaarden (PCE-VM 40B)

Met de trillingsmeter van de PCE-VM serie kunt u trillingen en schokken bij gebouwen, bruggen, torens en andere bouwwerken meten. De trillingsmeter geeft de trillingswaarden weer volgens overeenkomstige normen. Het apparaat voldoet aan de DIN 4150-3, BS 7385 de Circulaire du 23/07/86 en SN 640312a normen. Hierdoor kunnen uitspraken worden gedaan over eventuele permanente beschadiging van bouwconstructies. Laagfrequente trillingen en schokken, bijvoorbeeld veroorzaakt door bouwplaatsen, verkeersbelasting of industriële processen, kunnen aan aangrenzende gebouwen blijvende schade veroorzaken. Met deze trillingsmeter kunt u dankzij de datalogger functie tot 100000 overeenkomstige resultaten opslaan, die tijd gestuurd verkregen zijn.



Dankzij een overzichtelijk menu kan dit meetinstrument gemakkelijk voor elke toepassing ingesteld worden. U kunt kiezen tussen korte termijnschokken en lange termijnschokken alsmede het type bouwwerk (industriegebouw, woning, monument, pijpleiding). Overschrijdingen van grenswaarden worden direct weergegeven. Ook is het mogelijk om resultaten via een GSM-module per SMS te verzenden (alleen PCE-VM 40B).



Naast het opslaan en verzenden van trillingsgegevens kunnen de meetwaarden ook direct ter plaatse van het display afgelezen worden. Naast de trillingssnelheid in alle 3 de ruimtelijke richtingen worden ook de vectorsom, de hoofdfrequentie, de richting met de grootste trillingsamplitude, het FFT-spectrum en de grenswaarde voor de gekozen norm weergegeven. Mocht u vragen hebben over de trillingsmeter voor gebouwen PCE-VM serie, dan kunt u de volgende technische specificaties raadplegen of neemt u contact met ons op via het telefoonnummer +31 (0)900 120 00 03. Onze technische medewerkers en ingenieurs geven u graag meer advies over deze trillingsmeter en al onze andere producten op het gebied van meettechniek, weegtechniek en regeltechniek.

Trillingsmeter voor gebouwen PCE-VM serie   Handleiding van de trillingsmeter voor gebouwen PCE-VM serie   CE certificaat van de trillingsmeter voor gebouwen PCE-VM serie   Video van de trillingsmeter voor gebouwen PCE-VM serie   Software van de trillingsmeter voor gebouwen PCE-VM serie   Productblad van de trillingsmeter voor gebouwen PCE-VM serie

Trillingsmeter voor gebouwen PCE-VM serie

- Naar DIN 4150-3, BS 7385, SN 640312a
- Drie-assige versnellingssensor
- mobiele uitvoering met accu

- Interne datageheugen
- SMS-bericht bij grenswaarde-overschrijding
- FFT analyse

Technische specificaties van de trillingsmeter voor gebouwen PCE-VM serie

Meetgrootte

Piekwaarde van trilsnelheid
Piekwaarde van trilsnelheid

Ondersteunde normen

DIN 4150-3; BS 7385, SN 640312A,Circulaire du 23/07/86

Trillingsensoren

Drie-assige piezo elektrische versnellingsensor

Weergavebereik (Piekwaarde) Trilversnelling

0,001 ... 15 m/s²

Weergavebereik (Piekwaarde)
Trilsnelheid

0,01 ... 2400 mm/s bij 1 Hz
0,01 ... 30 mm/s bij 80 Hz
(Meetbereik frequentieafhankelijk)

Meetprecisie (Referentiefrequentie 16 Hz)

±3 %, ±2 Digits, 100 Hz laagdoorlatend
±3 %, ±2 Digits, 398 Hz laagdoorlatend

Weergave

LCD, s/w, 128 x 64 punten, verlicht,
3 Piekwaarden (X/Y/Z) of vectorsom,
Hoofdfrequentie,
50-kenmerken-FFT-spectrum,
Batterijtoestand,
Datum en tijd

Alarmering

Waarschuw- en alarm-LEDs naast de weergave, relaisuitgang (Wisselcontact, max. 100 VDC / 2 A)

GSM-modem (VM40B)

Quad-Band (850, 900, 1800, 1900 MHz)

SMS-alarmfunctie (VM40B)

SMS-bericht bij alarm bevat meetwaarden voor X/Y/Z, frequentie, datum, tijd, naam

GSM-functies (VM40B)

Telefooncontact met headset (via adapter VM40-HS)
SMS-Versand

Meetwaardegeheugen

Ingebouwde micro-SD-kaart,
max. 100000 meetwaarden (X/Y/Z, frequentie, datum, tijd, naam)

Analoog-/digitale-omvormer

24 - Bit, Sigma-Delta

USB-interface

USB 2.0, CDC-modus, via kabel VM2x-USB

Accumulator

NiMH, 4,8 V / 9 Ah, Laadtijd: 10 h
Buffering zonder accugebruik via USB
(z.B. USB-stekker / USB-Powerbank)

Batterijbedrijfsduur per acculading

5 ... 15 dagen, afhankelijk van de temperatuur, inschakelduur van de Displayverlichting en gebruik van de GSM-functie (VM40B)

Menutalen

Duits / Engels

Bedrijfstemperatuurbereik

-20 ... +60 °C

Bescherming

IP64

Afmetingen

150 x 140 x 80 mm

Gewicht

2 kg

Toebehoren in leveromvang

USB-kabel VM2x-USB
Lader-/stekkerVM40-CH

Optionele toebehoren

Drievoet bodemplaat VM40-BP
Headset-Adapter VM40-HS

Inhoud van de levering

1 x Trillingsmeter PCE-VM serie, 1 x USB-kabel VM2x-USB,
1 x Lader-/stekker VM40-CH, 1 x Handleiding

Typische gebruiksvoorbeelden van trillingsmeter voor gebouwen PCE-VM Serie

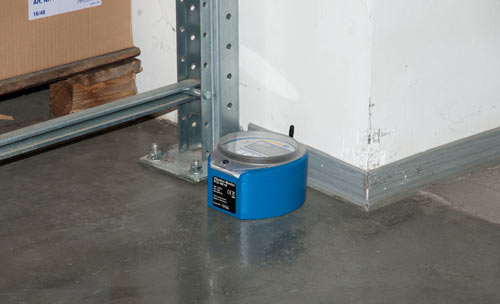

trillingsmeter voor gebouwen PCE-VM serie wordt vooral ingezet voor gebouwen en bouwwerken

De trillingsmeter voor gebouwen wordt vooral ingezet voor gebouwen en bouwwerken.

Verdere productbeelden van de trillingsmeter voor gebouwen naar DIN 4150-3

 trillingsmeter voor gebouwen PCE-VM serie display

Hier ziet u de display met achtergrondverlichting van de trillingsmeter naar DIN 4150-3.

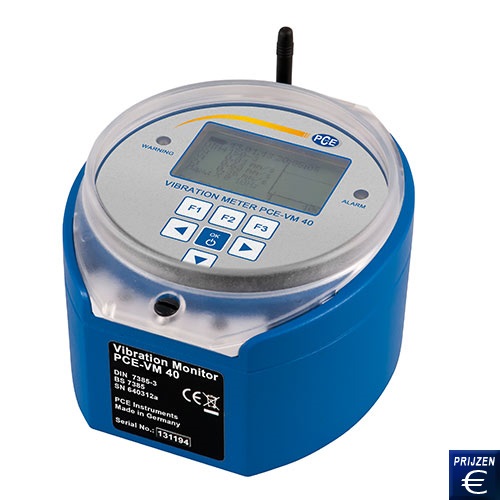

trillingsmeter voor gebouwen PCE-VM serie

De trillingsmeter naar DIN 4150-3 biedt de mogelijkheid om gegevens per GSM-Module of SMS weer te geven.
